Endress+Hauser Dosimag Technische Information Seite 36

36
Tri-Clamp
1.4404 (316L): Bestellmerkmal "Prozessanschluss", Option FAS
Passend zu Rohrleitung nach ASME BPE (DIN 11866 Reihe C)
DN Rohrleitung
[mm] [mm]
25 25,4 × 1,65
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (B) beachten.
1) Konische Ausführung (entspricht DN 12)
³⁄₄"-Tri-Clamp (konisch) L14 AM7
1.4404 (316L): Bestellmerkmal "Prozessanschluss", Option FEW
Passend zu Rohrleitung ODT
DN Rohrleitung
[mm] [mm]
4 ... 8 Rohr 19,1 × 1,65
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (B) beachten.
1" Tri-Clamp L14 AM7
1.4404 (316L): Bestellmerkmal "Prozessanschluss", Option FNW
Passend zu Rohrleitung ODT
DN Rohrleitung
[mm] [mm]
1)
15K
Rohr 25,4 × 1,65
15
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (B) beachten.
1) Konische Ausführung (entspricht DN 12)

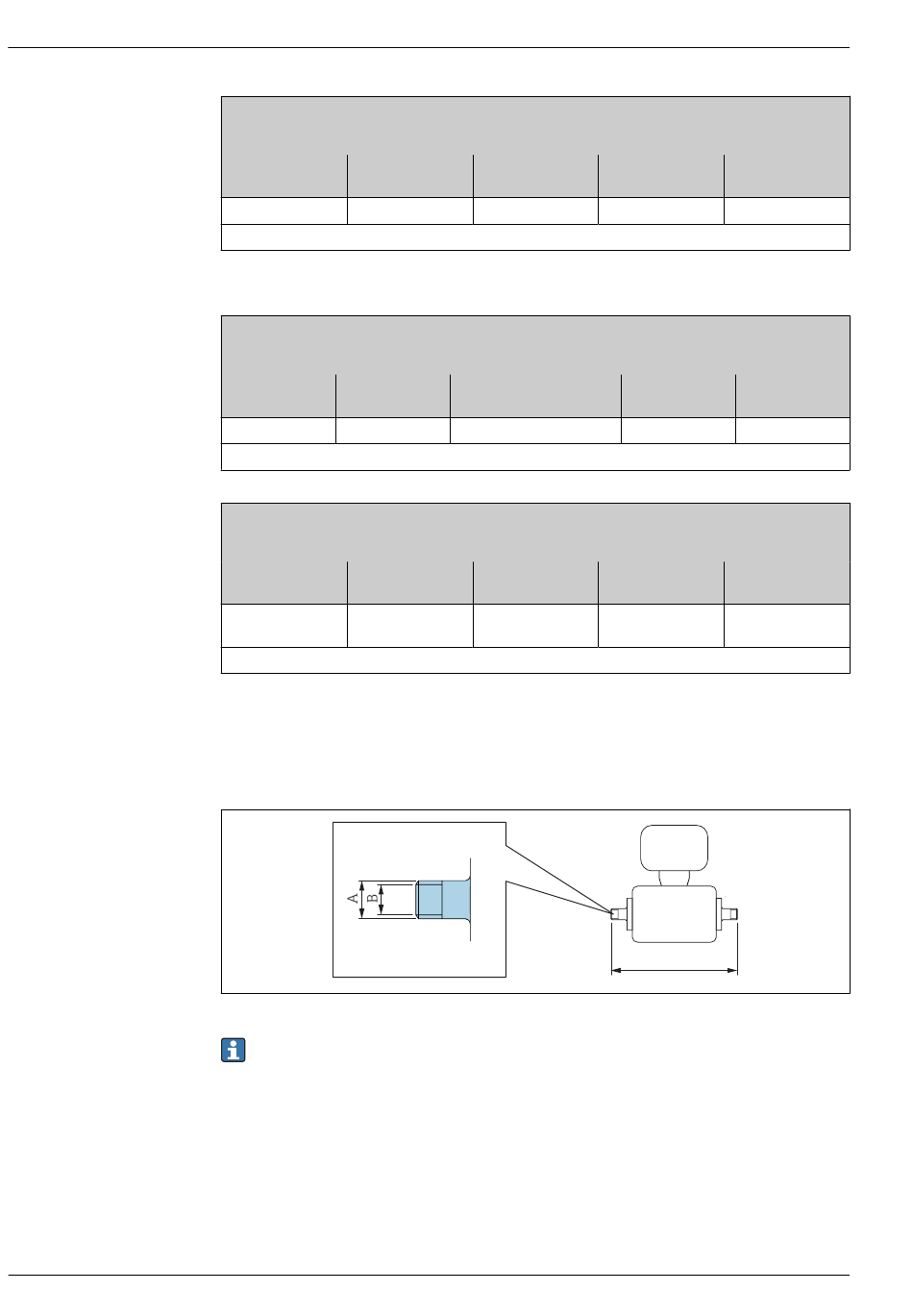

Verschraubungen
Mit O-Ring-Dichtung
Längentoleranz Maß L in mm:
+1,5 / –2,0
A B
[mm] [mm]
50,4 22,1
A B
[mm] [mm]
25,0 9
A B
[mm] [mm]
50,4 22,1
L
Dosimag
L
[mm]
143
L
[mm]
143
L
[mm]
143
A0027509
