Prozessanschlüsse aus Kunststoff
Beim Einsatz von Erdungsringen Folgendes beachten:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entspre-
chende Kunststoffscheiben eingesetzt. Die Kunststoffscheiben dienen als "Platzhalter" und
besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen eine entscheidende Dich-
tungsfunktion an den Schnittstellen Messgerät und Prozessanschluss. Bei Prozessanschlüs-
sen ohne metallische Erdungsringe dürfen die Kunststoffscheiben und Dichtungen nicht
entfernt werden. Kunststoffscheiben und Dichtungen müssen immer eingebaut werden.
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden . Die
Erdungsringe müssen kompatibel zum Elektrodenwerkstoff sein. Ansonsten besteht die
Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden.
Werkstoffangaben →  43.
• Erdungsringe inkl. Dichtungen werden innerhalb der Prozessanschlüsse eingebaut. Die Ein-
baulänge wird dadurch nicht beeinflusst.

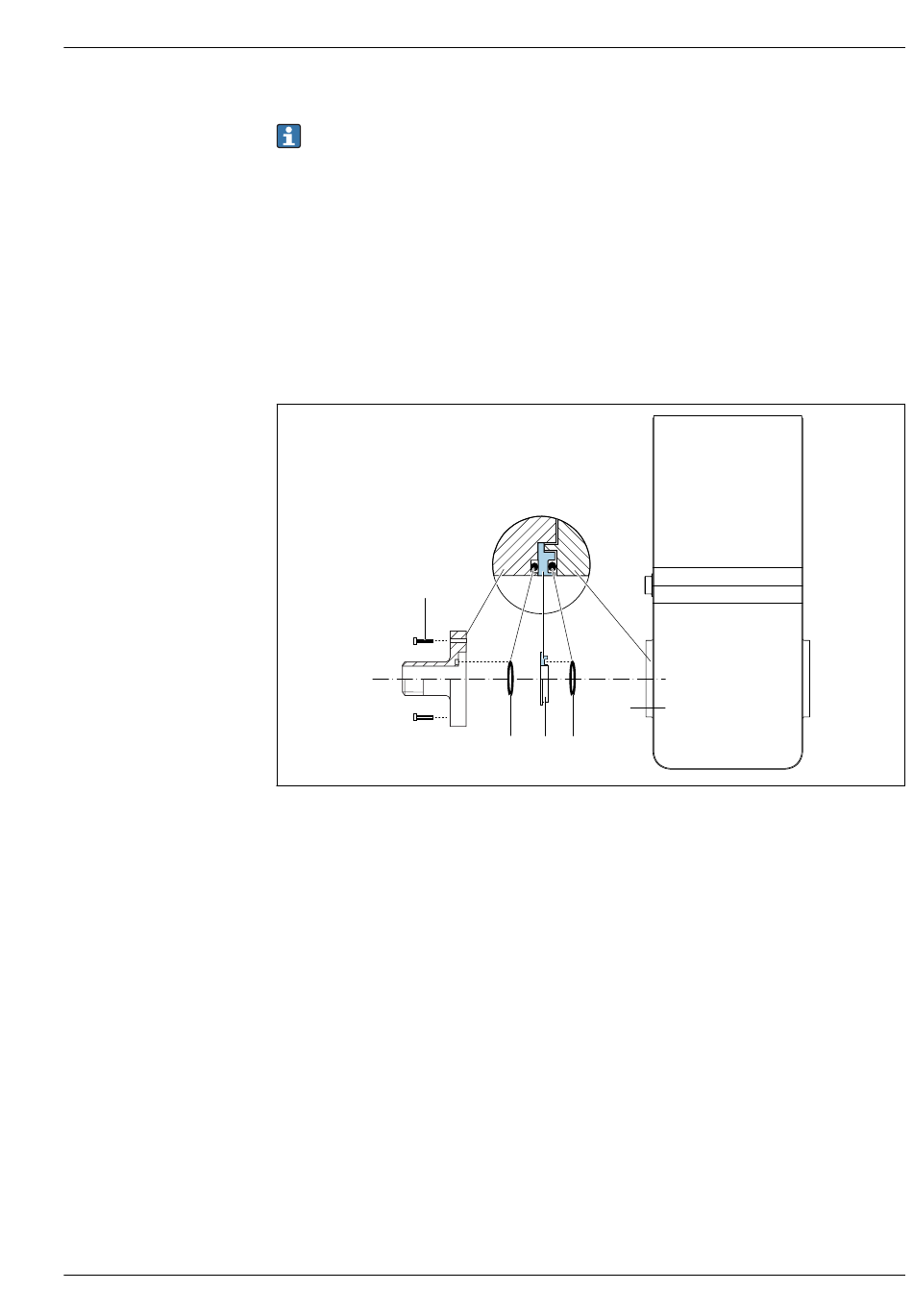

Potenzialausgleich über zusätzlichen Erdungsring
1
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messgerät
4
3
2 2
A0053324
