Endress+Hauser Dosimag Technische Information Seite 17

Dosimag
Versorgungsspannung
Leistungsaufnahme
Stromaufnahme
Versorgungsausfall
Elektrischer Anschluss
Endress+Hauser
DC 24 V (Nennspannung: DC 18 ... 30 V)
• Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV).
• Der maximale Kurzschlussstrom darf 50 A nicht überschreiten.
4,0 W (ohne Ausgänge)
Bestellmerkmal "Ausgang, Eingang"
Option AA: 2 Impuls-/Frequenz-/Schaltausgänge
Option FA: IO-Link, 1 Impuls-/Frequenz-/Schaltausgang
Option MD: Modbus RS485, 2 Schaltausgänge (Batch), 1 Statusausgang,
1 Statuseingang
1) Bei verwendetem Impuls-/Frequenz-/Schaltausgang
2) Pro verwendeten Schaltausgang (Batch) 500 mA, Statusausgang 100 mA
Einschaltstrom
• Option AA: 2 Impuls-/Frequenz-/Schaltausgänge
max. 1,2 A (< 15 ms)
• Option FA: IO-Link, 1 Impuls-/Frequenz-/Schaltausgang
max. 400 mA (< 20 ms)
• Option MD: Modbus RS485, 2 Schaltausgänge (Batch), 1 Statusausgang, 1 Statuseingang
max. 1,2 A (< 15 ms)
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im Gerätespeicher erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

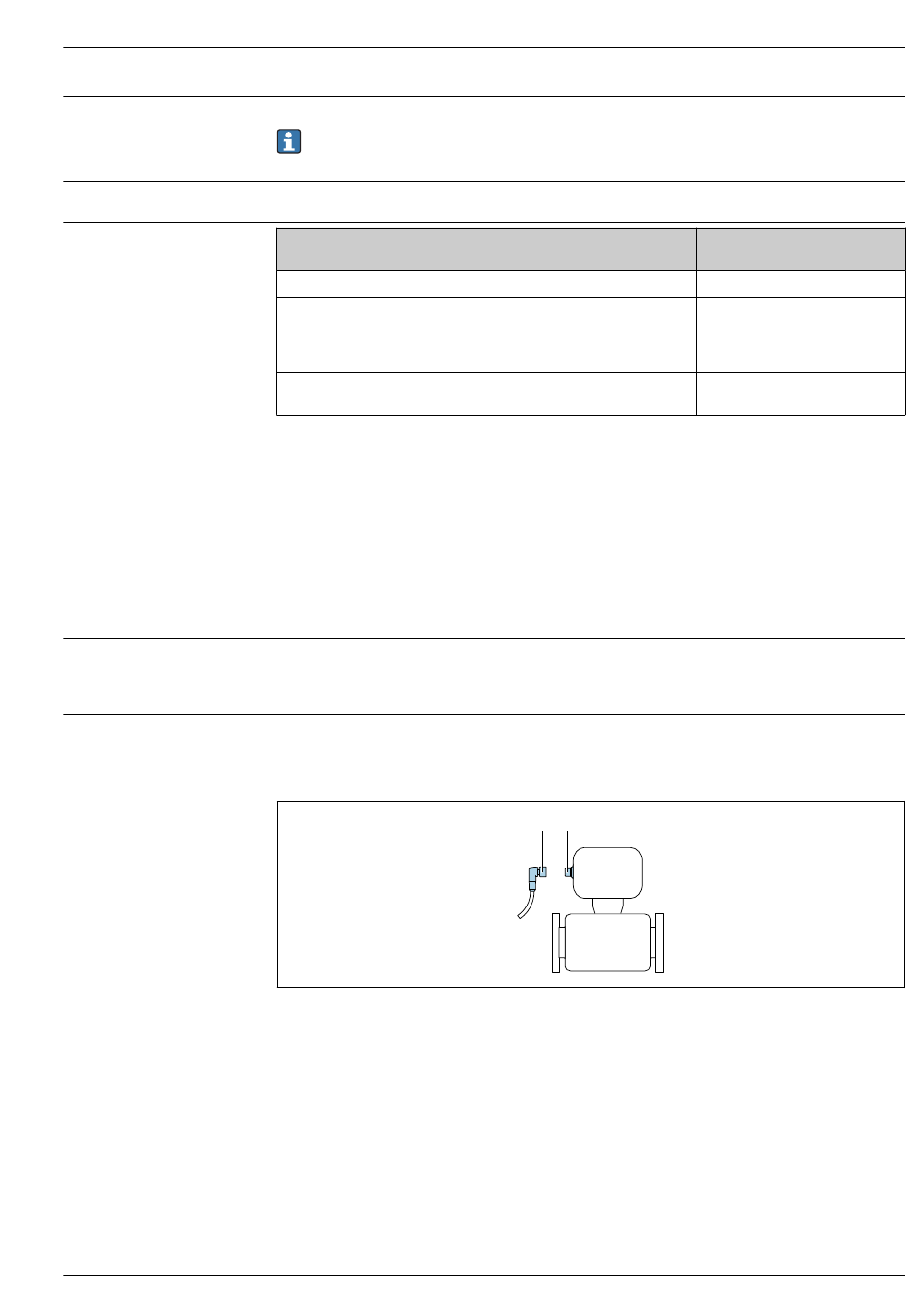

Der Anschluss erfolgt ausschließlich über Gerätestecker.
Geräteausführung: 2 Impuls-/Frequenz-/Schaltausgänge und IO-Link, 1 Impuls-/Frequenz-/
Schaltausgang
A Kupplung
B Stecker
Geräteausführung: Modbus RS485, 2 Schaltausgänge (Batch), 1 Statusausgang, 1 Statusein-
gang
A B
Maximale
Stromaufnahme
250 mA
1)
200 mA + 100 mA bei Versor-
gungsspannung ≥ 21 V
1)
250 mA + 100 mA bei Versor-
gungsspannung < 21 V
2)
250 mA + 1 100 mA
A0032652
17
