Endress+Hauser Dosimag Technische Information Seite 25

Dosimag
Endress+Hauser

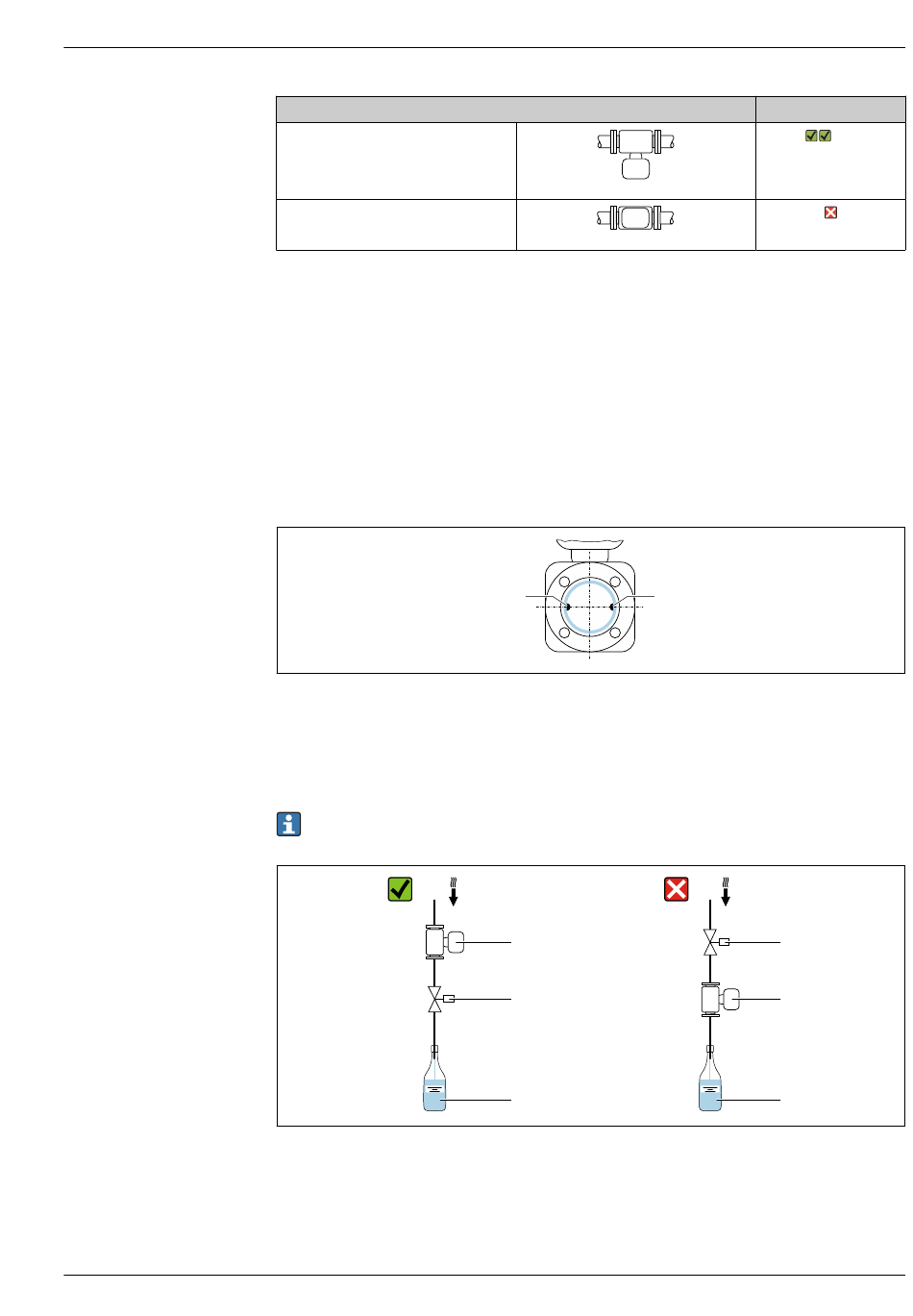

Horizontale Einbaulage Messumformer
unten
Horizontale Einbaulage Messumformer
seitlich
1) Für Hygieneanwendungen sollte das Messgerät selbstentleerend sein. Hierfür ist eine vertikale Einbaulage
empfohlen. Sollte nur eine horizontale Einbaulage möglich sein, wird ein Neigungswinkel α ≥ 10° empfoh-
len.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
4) Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reinigungsprozess) zu ver-
meiden, das Gerät mit dem Messumformerteil nach unten gerichtet einbauen.
Horizontal
Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzeitige Iso-
lierung der Messelektroden infolge mitgeführter Luftblasen vermieden.
1 Messelektroden für die Signalerfassung
Ventile
Das Messgerät nicht nach einem Abfüllventil einbauen. Eine vollständige Leerung des Messgeräts
verursacht eine hohe Verfälschung des Messwerts.
Eine korrekte Messung ist nur bei vollständig gefüllter Rohrleitung möglich. Vor dem produkti-
ven Abfüllen Probefüllungen durchführen.
1 Messgerät
2 Abfüllventil
3 Behälter
Einbaulage
1
1
2
3
Empfehlung
A0015590
A0015592
1
2
1
3
3) 4)
A0025817
A0003768
25
