Kabelspezifikation
20

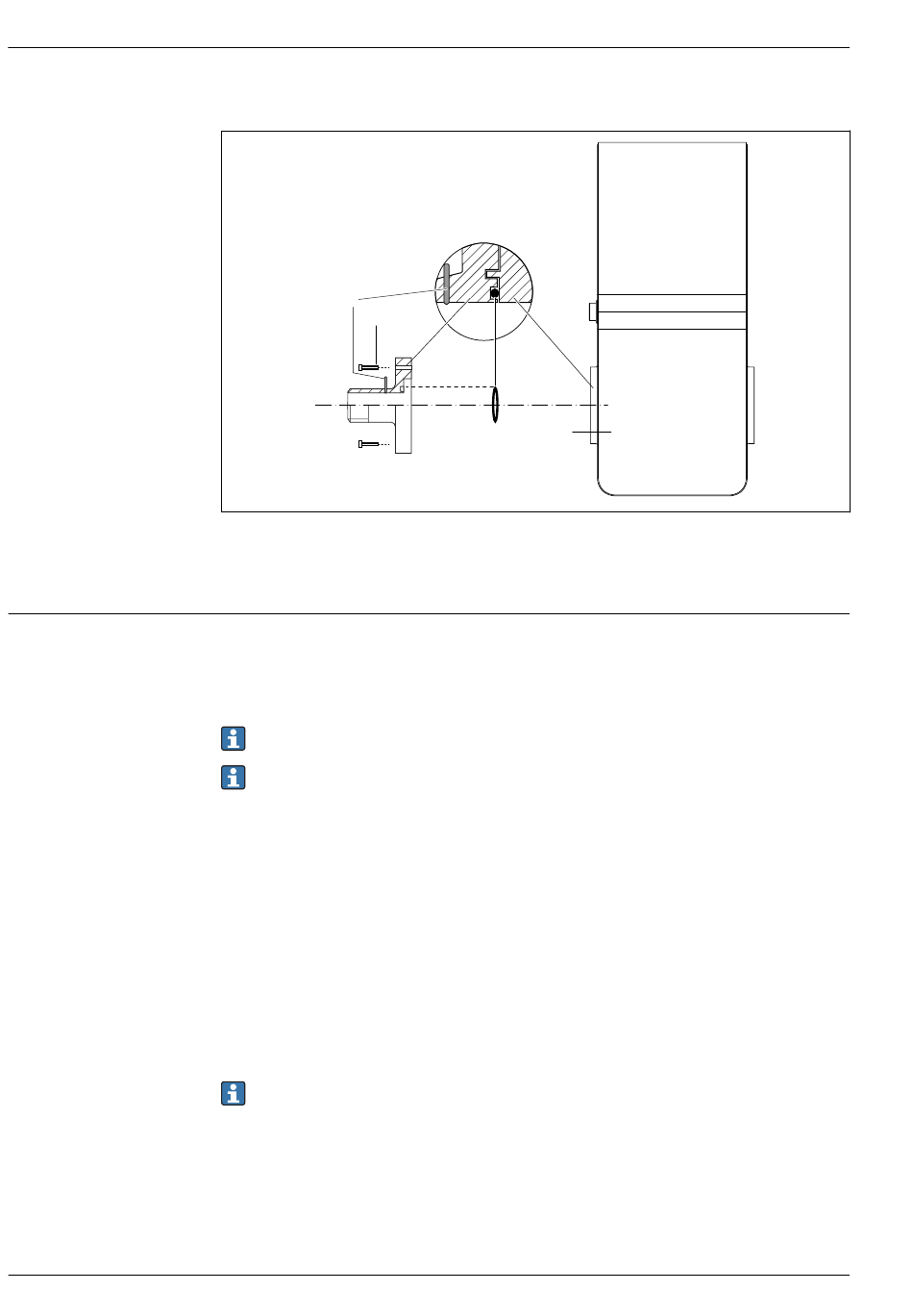

Potenzialausgleich über Erdungselektroden am Prozessanschluss
2
1
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 O-Ring-Dichtung
4 Messgerät
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Signalkabel
Kabel sind nicht Teil des Lieferumfangs.
Für die Belastung des Kabels sind zu beachten:
• Der Spannungsabfall aufgrund der Kabellänge und des Kabeltyps.
• Die Leistung der Ventile.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
IO-Link
Normales Installationskabel ausreichend.
Kabellänge ≤ 20 m.
Schaltausgang (Batch), Statusausgang und Statuseingang
Normales Installationskabel ausreichend.
Modbus RS485
• Eine gute elektrische Verbindung der Abschirmung auf das Gehäuse des Geräts ist zu
gewährleisten (z.B. über Rändelmutter).
• Für die Belastung des Kabels sind zu beachten:
• Der Spannungsabfall aufgrund der Kabellänge und des Kabeltyps.
• Die Leistung der Ventile.
Gesamtlänge des Kabels im Modbus-Netzwerk ≤ 50 m
Geschirmtes Kabel verwenden.
4
3
Dosimag
A0053325
