Pinbelegung
Pin Belegung
1 L+ Versorgungsspannung
2 + Service-Schnittstelle RX
3 + Service-Schnittstelle TX
4 L– Versorgungsspannung
5 + Impuls-/Frequenz-/Schaltausgang 1 und 2
6 – Impuls-/Frequenz-/Schaltausgang 1
7 – Impuls-/Frequenz-/Schaltausgang 2
8 – Service-Schnittstelle GND
Kabelspezifikation beachten →  20.
Geräteausführung: IO-Link, 1 Impuls-/Frequenz-/Schaltausgang
Bestellmerkmal "Ausgang, Eingang", Option FA:
• IO-Link
• 1 Impuls-/Frequenz-/Schaltausgang
+
E
-

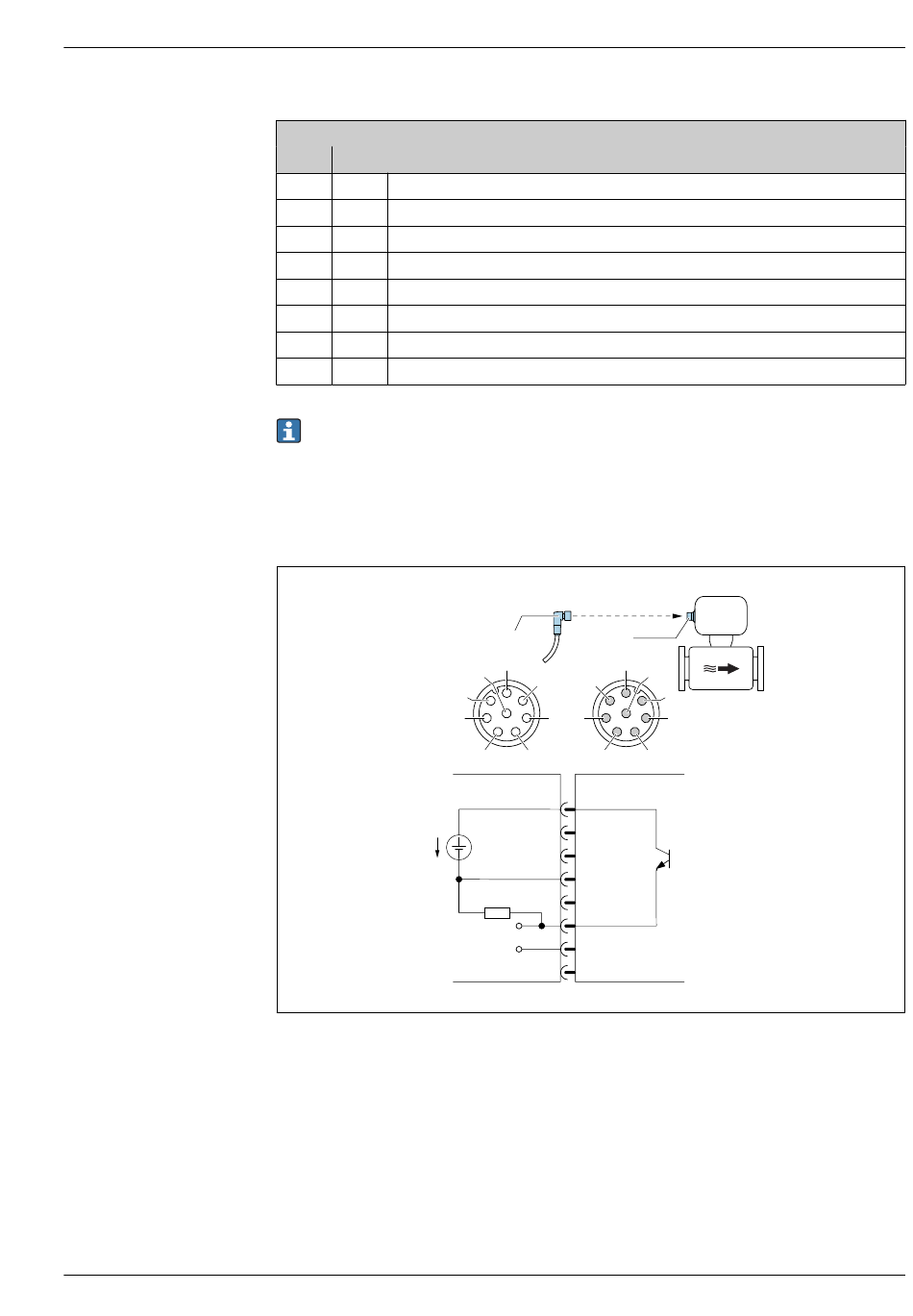

 5 Anschluss am Gerät
A Kupplung: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
B Stecker: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
E PELV- oder SELV-Spannungsversorgung
1...8 Pinbelegung
Anschluss: Kupplung (A) – Stecker (B)
RSE 8
M12x1
A B
2 2
8
3 3
1
7 4 4
6
5 5
A B
1
2
3
4
5
6
7
8
8
1
7
6
