Endress+Hauser Dosimag Technische Information Seite 26

Ein- und Auslaufstrecken
Anpassungsstücke
26

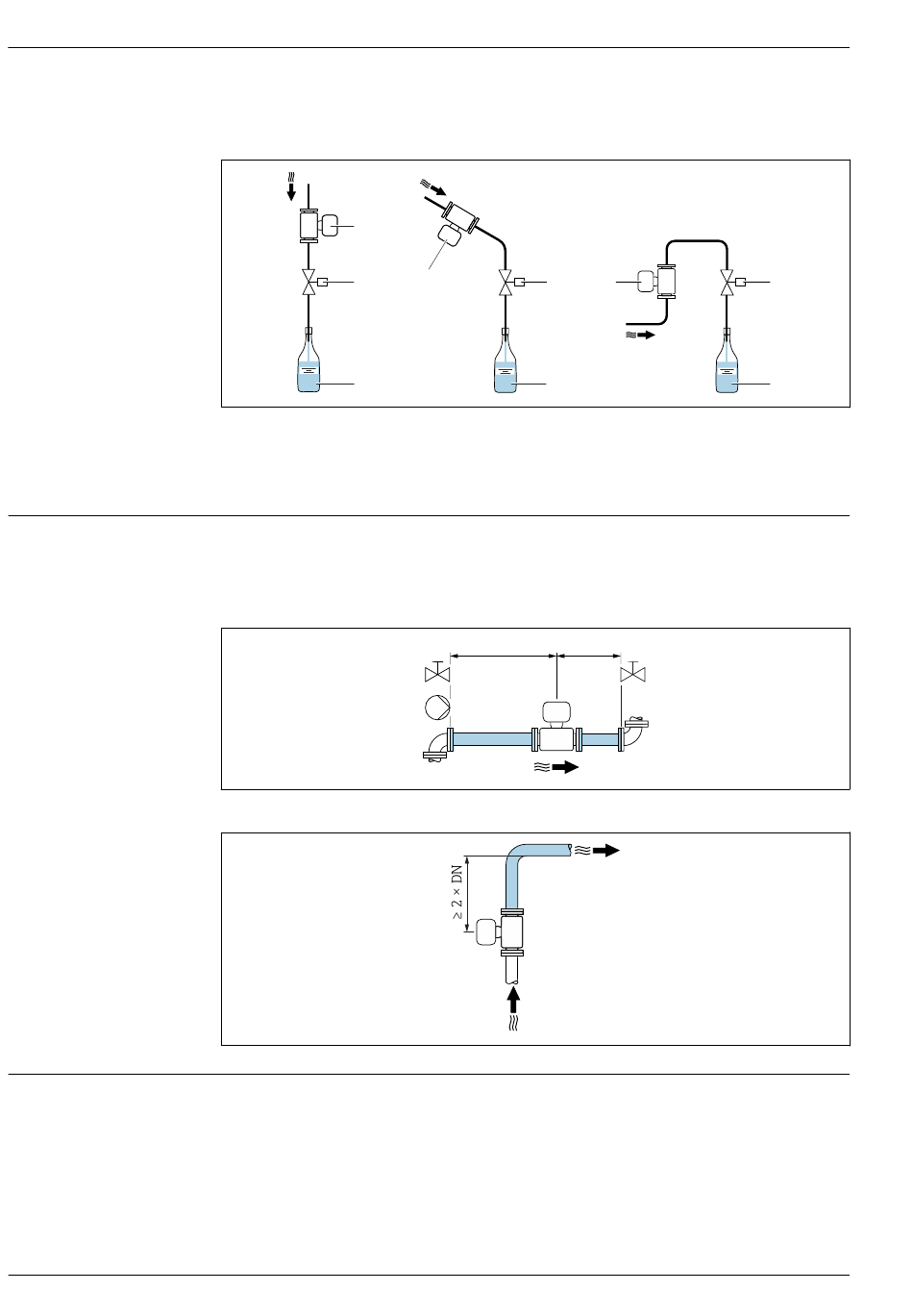

Füllanlagen
Ein vollständig gefülltes Rohrsystem ist für eine optimale Messung erforderlich.
1
2
3
 8 Füllanlage
1 Messgerät
2 Abfüllventil
3 Behälter
Einbau mit Ein- und Auslaufstrecken
Um Unterdruck zu vermeiden und um die spezifizierte Messgenauigkeit einzuhalten, das Gerät vor
turbulenzerzeugenden Armaturen (z. B. Ventile, T-Stücke) und nach Pumpen einbauen.
Gerade und ungestörte Ein- und Auslaufstrecken einhalten.
Das Messgerät kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-
Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch
erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Mess-
stoff die Messgenauigkeit.
1 2
3
≥ 5 × DN
≥ 2 × DN
1 2
3
