Endress+Hauser Dosimag Technische Information Seite 24

Einbaulage
24
• Angaben zur Unterdruckfestigkeit der Messrohrauskleidung →  31
• Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  29

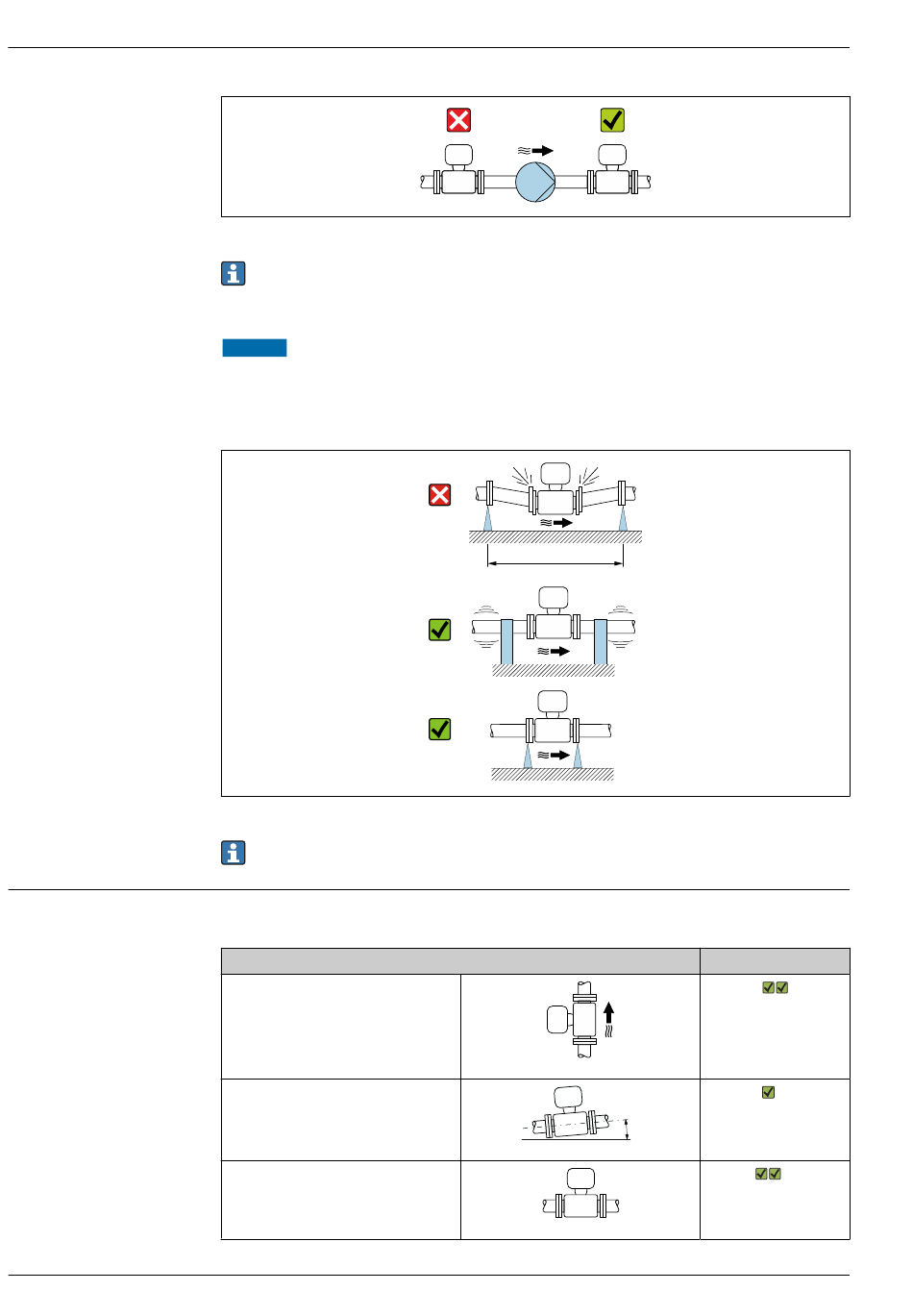

Einbau bei Rohrschwingungen
HINWEIS
Rohrschwingungen können das Gerät beschädigen!
‣
Gerät keinen starken Schwingungen aussetzen.
‣
Rohrleitung abstützen und fixieren.
‣
Gerät abstützen und fixieren.
Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  29
Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchflussrichtung ein-
zubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Vertikale Einbaulage
Horizontale Einbaulage
Horizontale Einbaulage Messumformer
oben
L > 10 m (33 ft)
Einbaulage
Dosimag
Empfehlung
A0015591
1)
α
A0041328
2)
A0015589
Endress+Hauser
A0041083
A0041092
