Potenzialausgleich
18

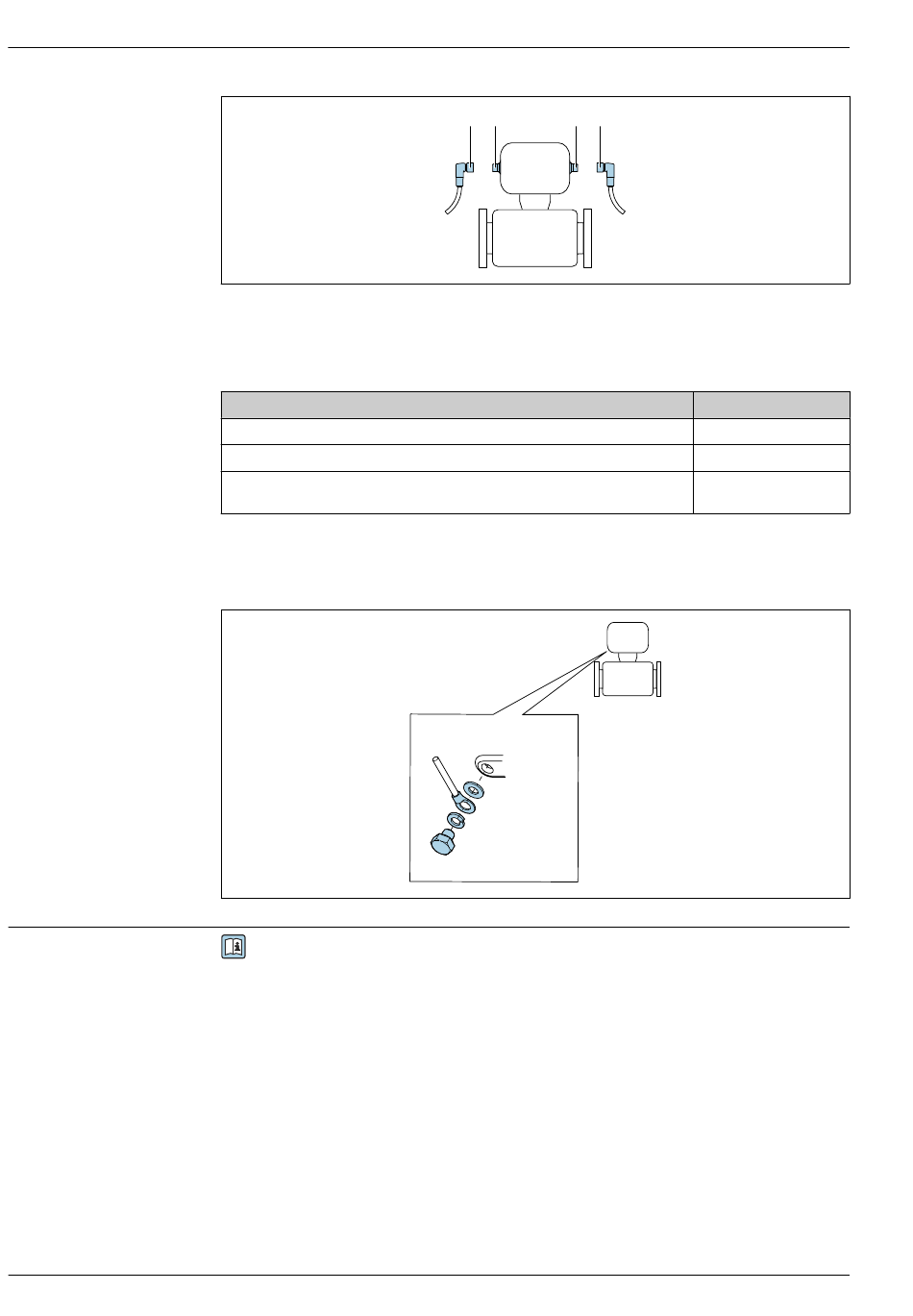

A, C Kupplung
B, D Stecker
Es sind verschiedene Geräteausführungen verfügbar:
Bestellmerkmal "Ausgang, Eingang"
Option AA: 2 Impuls-/Frequenz-/Schaltausgänge
Option FA: IO-Link, 1 Impuls-/Frequenz-/Schaltausgang
Option MD: Modbus RS485, 2 Schaltausgänge (Batch), 1 Statusausgang, 1 Status-
eingang
Erdung
Die Erdung erfolgt über einen Kabelschuh.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt über die metallischen, messstoffberührenden Prozessanschlüsse, die
direkt auf dem Messgerät montiert sind.
A B C D
Dosimag
A0032534
Gerätestecker
→  12
→  13
→  14
A0053306
