Spezielle Montagehinweise

Endress+Hauser

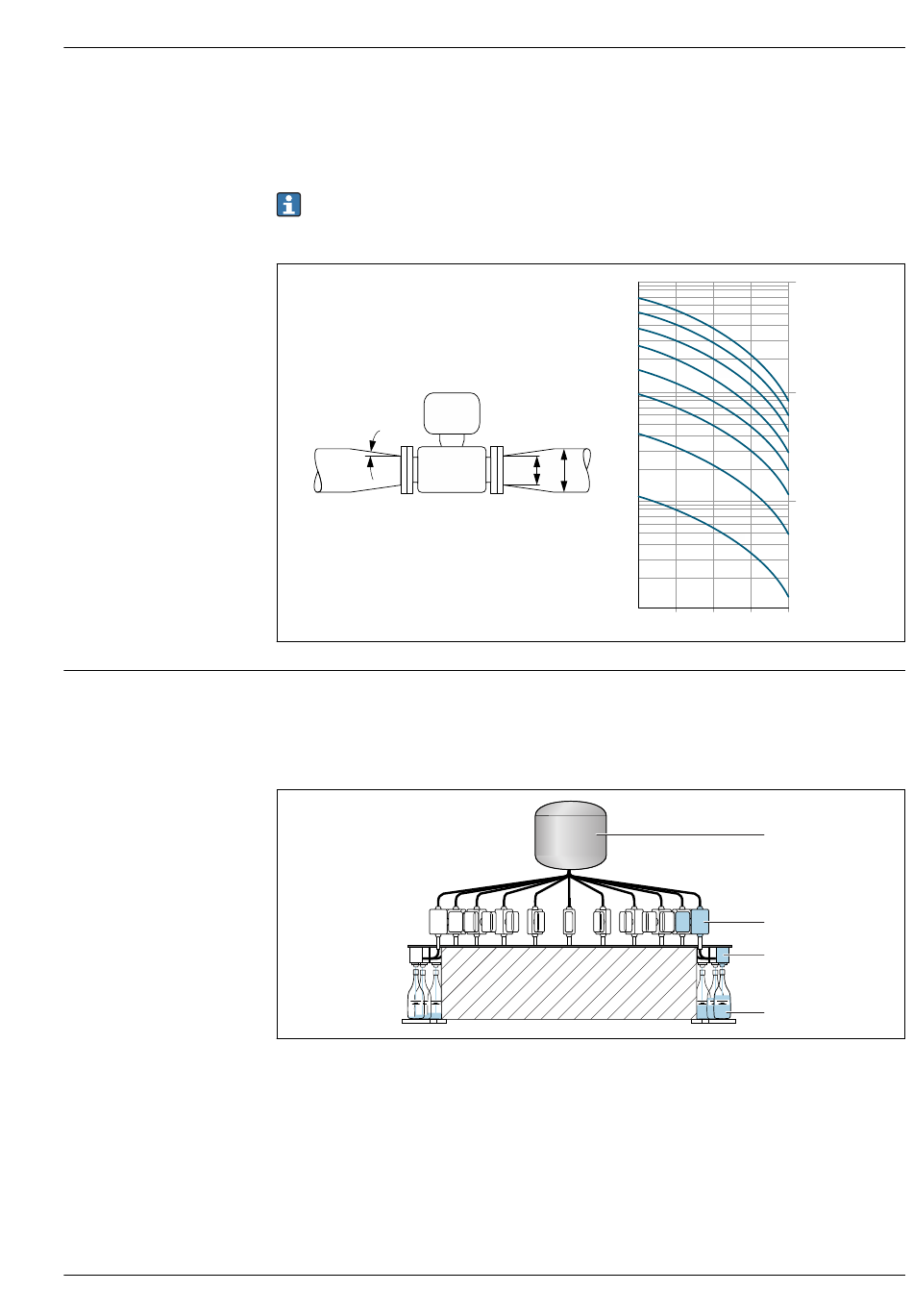

Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren

und Diffusoren:

• Durchmesserverhältnis d/D ermitteln.

• Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und

dem d/D-Verhältnis aus dem Nomogramm ablesen.

• Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.

• Bei hoher Viskosität des Messstoffs kann ein größerer Messrohrdurchmesser in Betracht

gezogen werden, um den Druckverlust zu reduzieren.

max. 8°

Hinweise für Füllanlagen

Eine korrekte Messung ist nur bei vollständig gefüllter Rohrleitung möglich. Wir empfehlen deshalb,

vor dem produktiven Abfüllen Probefüllungen vorzunehmen.

Rundfüllanlage

Tank

Messgerät

Abfüllventil

Behälter

8 m/s

7 m/s

6 m/s

5 m/s

4 m/s

3 m/s

2 m/s

1 m/s

0.5

0.6

[mbar]

100

0.7

0.8

0.9

d / D

A0029002

A0003761
