Kapitel 4 OTDR-Messungen
Expertenfunktionen im Expertemodus
Manuelle Mes-
sungen
Steigungsmes-
sungen
72
Jetzt werden Sie gefragt, ob Sie diesen neuen Wert für zukünftige
4
Erfassungsmessungen beibehalten möchten (Ja oder Nein).
Nach der Erfassungsmessung mit oder ohne automatischer Messung
haben Sie die Möglichkeit, mit dem Cursor A und B in Verbindung mit der
Spleiß-, Steigungs- und ORL-Funktion manuelle Messungen an belie-
bigen Ereignissen auf der Kurve auszuführen.
Manuelle Messungen werden auf der Ergebnis-Seite durch Drücken der
Menütaste
Experte
Zur Ausführung einer manuellen Steigungsmessung rufen Sie mit der
-Taste die Kurve auf und:
R
ESULTS
– Setzen Sie den Cursor A auf den Anfang des Kurvenabschnitts, an
dem Sie die Steigung messen möchten.
– Setzen Sie den Cursor B auf das Ende des Abschnitts.
– Drücken Sie nacheinander die Menütasten Experte,
Steigung.
– Bestätigen Sie mit der Enter-Taste
wählten Kurvenabschnittes wird angezeigt.

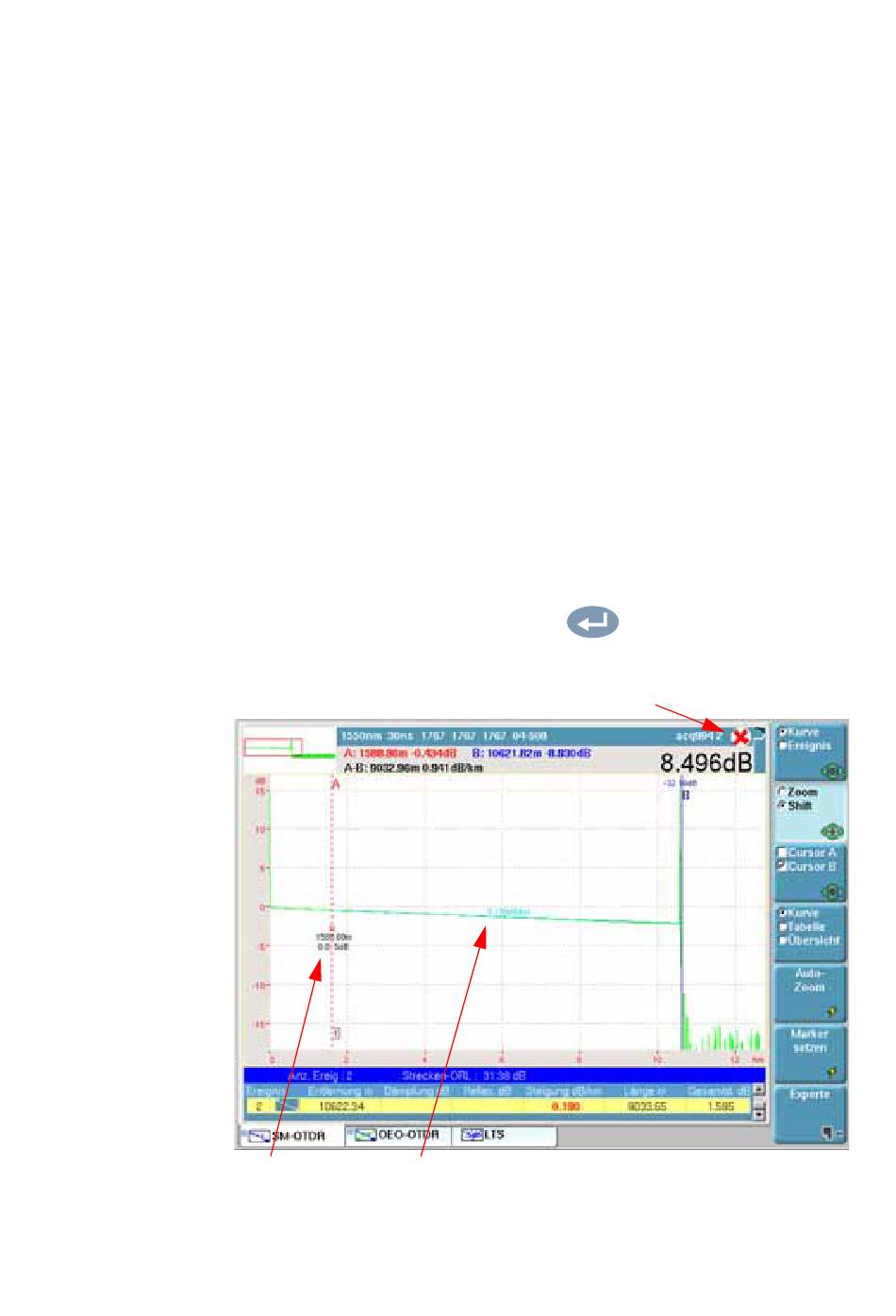

Das rote Kreuz signalisiert eine Schwellwert-Überschreitung
Steigung
Reflexion
Messergebnisse
Abb. 32
Handbuch 780000103/17
und anschließend
Manuelle Messung
gestartet.
Manuell
: Die Steigung des ausge-
und
