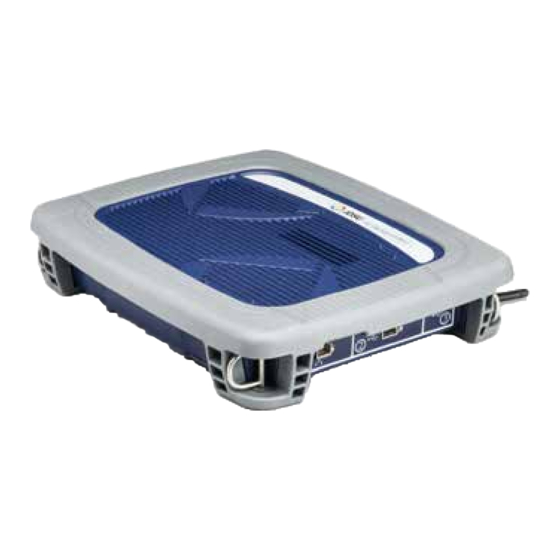

VSE-1100
Kurzanleitung
JDSU-Vertrieb
Nordamerika
Tel:
1 855 ASK JDSU (1 855 275 5378)
Lateinamerika
Tel:
+1 954 688 5660
Asien/Pazifik
Tel:
+852 2892 0990
EMEA
Tel:
+49 7121 86 2222
Tel:
JDSU
Technischer Support
+1 855 275 5378 / +1 855 ASK JDSU
Option 3-1-2
E-Mail: catvsupport@jdsu.com
Warnhinweise zum VSE-1100
WARNUNG
!
Wird das Gerät entgegen den Bestimmungen des Herstellers
verwendet, können die Schutzvorrichtungen des Geräts ihre
Funktion möglicherweise nicht mehr vollständig erfüllen.
WARNUNG
!
Das Messgerät nicht auseinandernehmen. Nicht versuchen,
Wartungsarbeiten am Gerät selbst vorzunehmen. Das Gerät
enthält keine Teile, die vom Benutzer gewartet werden
können. Setzen Sie sich für Instandsetzungen oder
Kalibrierungen mit Ihrem JDSU-Vertreter in Verbindung.
WARNUNG
!
Das Gerät darf in der Nähe von Gaslecks oder in sonstigen
explosiven Umgebungen nicht eingesetzt werden.
WARNUNG VOR ELEKTRISCHEM SCHLAG
Elektrische Schläge können zu schweren Verletzungen
und Tod führen. Stellen Sie sicher, dass das
Wechselstromkabel an eine geeignete Spannungsquelle
angeschlossen wird. Das Messgerät darf nur in Verbindung
mit dem Universalnetzteil verwendet werden.
22048437-005 Rev001
Lieferumfang
Fax:
+1 954 345 4668
Fax:
+852 2892 0770
Fax:
+49 7172 86 1222
VSE-1100
Koffer
12-V-Stromkabel
Stromkabel
(Gleichstrom)
(Wechselstrom)
mit Netzteil
VSE-1100-Grundlagen
Signal-/Stromanschlüsse
Der VSE-1100 ist mit zwei F-Buchsen für die differentielle Signal-
analyse sowie mit einer Stromanschlussbuchse auf der linken Seite
ausgestattet. Über das mitgelieferte Wechselstromnetzteil bzw. das
12-V-Gleichstromkabel kann das Gerät mit 12 V Gleichstrom
versorgt werden.
Linke Seite
Eingang Upstream
Eingang Upstream/
nur 85 MHz
Downstream
Rechte Seite
Ethernet-
USB-Anschluss 2
Anschluss
Auf der rechten Seite befinden sich die Steuerungsanschlüsse:
ein USB-Anschluss für die direkte Verbindung mit einem Tablet
sowie ein Ethernet-Anschluss.
WiFi-Antenne
Eine Standard-WiFi-Antenne befindet sich auf der Rückseite
des Geräts und kann für einen optimalen Empfang nach
Bedarf gedreht werden.
Leistung
Tablet-
Micro-USB
Anschluss
