Kapitel 3 Benutzeroberfläche
Bildschirmanzeige

Registerkarten

Menütasten
24
Wenn der Tester für mehrere Funktionen (OTDR, WDM, Pegelmesser
usw.) ausgerüstet ist, können Sie die entsprechenden Konfigurations-/
Ergebnisseiten über die Registerkarten aufrufen. Drücken Sie hierfür
einfach auf die entsprechende Taste der Seitenauswahl. Beispiel:
– Sie befinden sich auf der Ergebnisseite. Zum Wechsel zu einer
anderen Registerkarte drücken Sie die Taste
– Sie befinden sich auf der Seite zur Konfiguration der Messung. Zum
Wechsel zu einer anderen Registerkarte drücken Sie die Taste
.
S
ETUP
– Sie befinden sich auf der Seite zur Konfiguration der Dateien. Zum
Wechsel zu einer anderen Registerkarte drücken Sie Taste
HINWEIS
Für jeden Messtyp (OTDR SM, OTDR MM, OSA, Pegelmesser) steht
eine Registerkarte zur Verfügung. Die entsprechende Registerkarte
wird nur angezeigt, wenn das betreffende Modul im Tester installiert
ist bzw. eine Datei für diesen Messtyp geöffnet wurde. Sollten zwei
Module eines Messtyps installiert sein, wird nur die Registerkarte des
"aktiven" Moduls angezeigt. Wenn Sie das andere Modul aktivieren
möchten, müssen Sie dieses im System-Bildschirm auswählen.

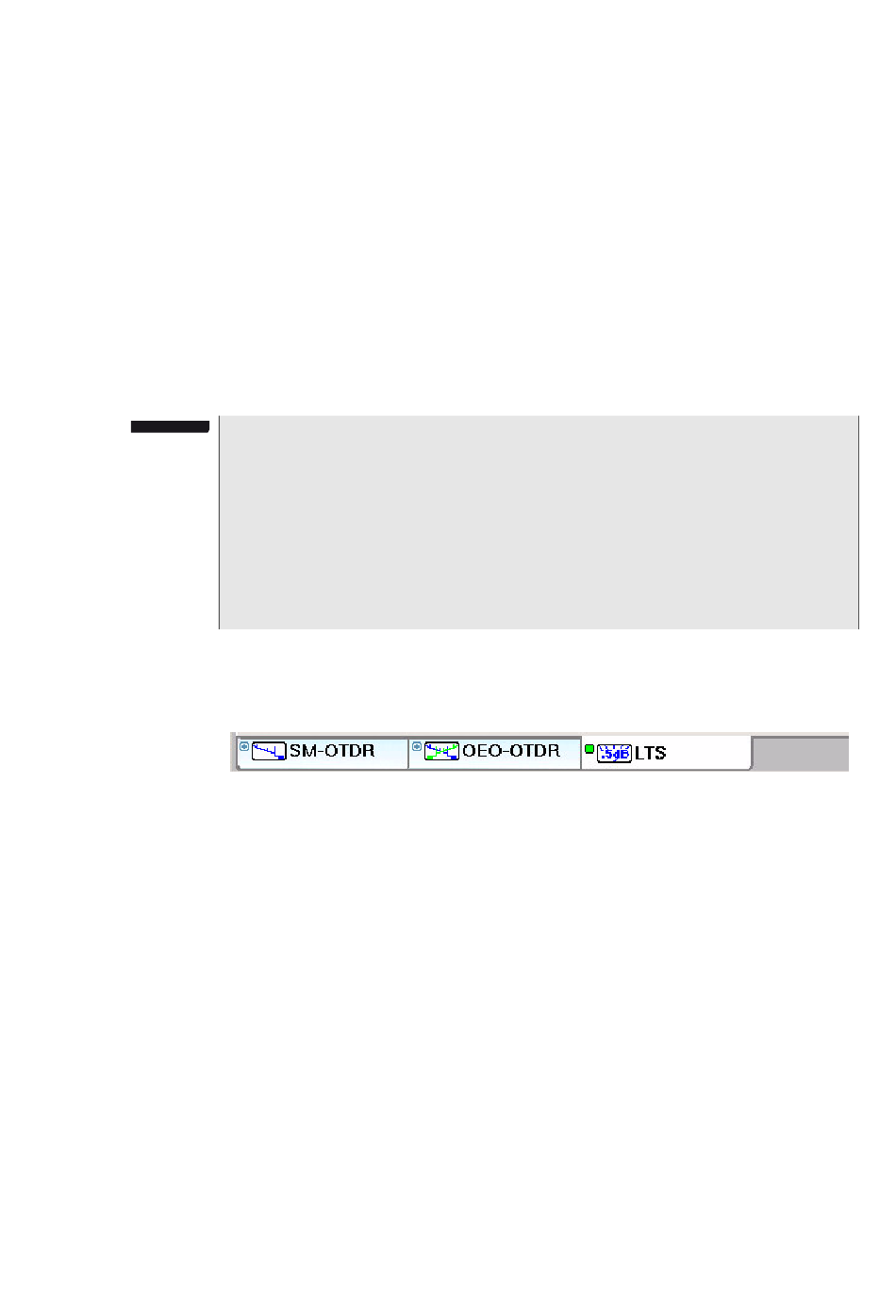

In Abhängigkeit vom Status des betreffenden Moduls kann in der linken
Ecke der Registerkarte ein Symbol angezeigt werden.
Die Symbole haben die folgende Bedeutung:
– Kein Symbol: Die Funktion befindet sich im Nur-Lese-Status (kein
Modul) oder das Modul wurde nicht ausgewählt.
– Graues Symbol: Die Funktion wurde ausgewählt, aber das entspre-
chende Modul führt aktuell keine Messung aus.
– Grünes Symbol: Die Funktion wurde ausgewählt und das entspre-
chende Modul führt eine Messung aus.
Auf der rechten Bildschirmseite befinden sich 7 Menütasten (Softkeys),
deren Funktion von der aktiven Konfiguration und vom jeweiligen
Kontext abhängig ist.
Ihre Funktion wird durch ein Symbol verdeutlicht.
Handbuch 780000103/17
.
R
ESULTS
.
F
ILE
