Schleifen-
Referenzmessung
Wenn die Referenzmessung erfolgreich ausgeführt wurde, trennen Sie
die Jumperkabel in der Mitte, um die zu testende Faser dort anzuschlie-
ßen.
Wenn die Referenzmessung nicht korrekt ausgeführt werden konnte,
müssen Sie diese wiederholen.
Wenn das Signal der Referenzmessung zu schwach ist, wird eine
Warnmeldung ausgegeben.
Säubern Sie in diesem Fall alle Anschlüsse.
Der Referenzwert ist nur dann gültig, wenn die Jumperkabel nicht
vom Grundgerät gezogen werden.
HINWEIS
Für die Schleifenmessung müssen sich die beiden Grundgeräte nicht
am gleichen Ort befinden.
Verbinden Sie den optischen Ausgang des Lasers (FOX-Port) über
1
ein jumperkabel mit dem optischen Eingang des Pegelmessers.
Drücken Sie die Taste Referenzwerte.
2
Drücken Sie die Taste Dämpfung-Schleife.
3
Drücken Sie Go.
4

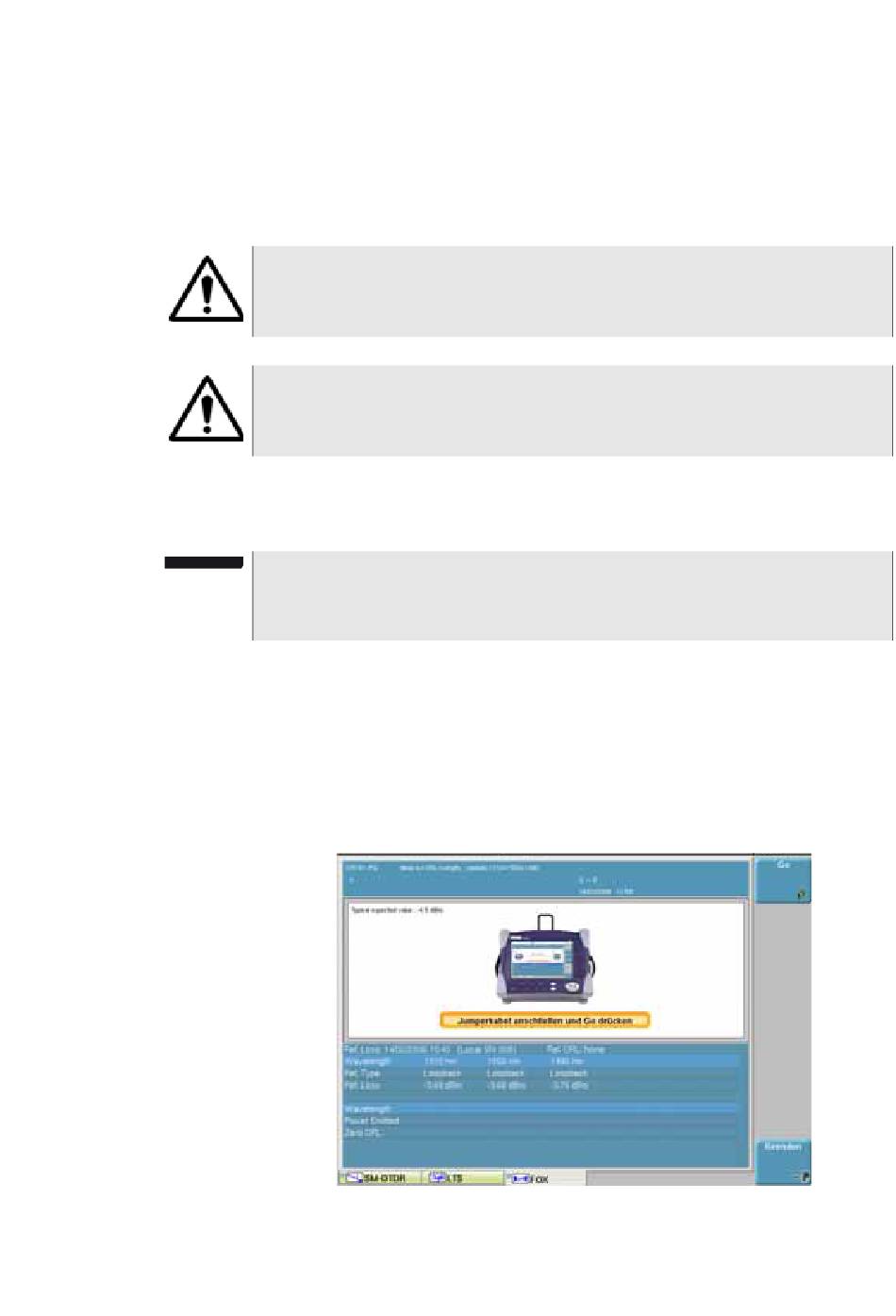

Schleifen-Referenzmessung

Abb. 86
Handbuch 780000103/17
Kapitel 11 OFI-Modul
FOX-Funktion
203
