Kapitel 3 Benutzeroberfläche
Bildschirmanzeige
Bildschirmanzeige
Symbolleiste
22
Die Anzeige des Bildschirms besteht von oben nach unten gesehen aus
den folgenden Bereichen:
–
die Symbolleiste, in der die jeweils aktiven Funktionen durch
entsprechende Symbole angezeigt werden.
–
einem Bereich mit verkleinerter Darstellung der Kurve mit Angabe
des gezoomten Bereiches und der Parameter der angezeigten
Messung (Signatur der Messung).
–
der Hauptanzeige mit dem Menü oder der Ergebnisseite.
–
den Registerkarten, die gegebenenfalls den Wechsel zu einer
anderen Funktion (OTDR, WDM, Pegelmesser usw.) ermöglichen.
Auf der rechten Seite des Bildschirms ermöglichen Menütasten den
Zugriff auf unterschiedliche Befehle. Ihre Funktion ist von der jeweils
aktiven Konfiguration abhängig.

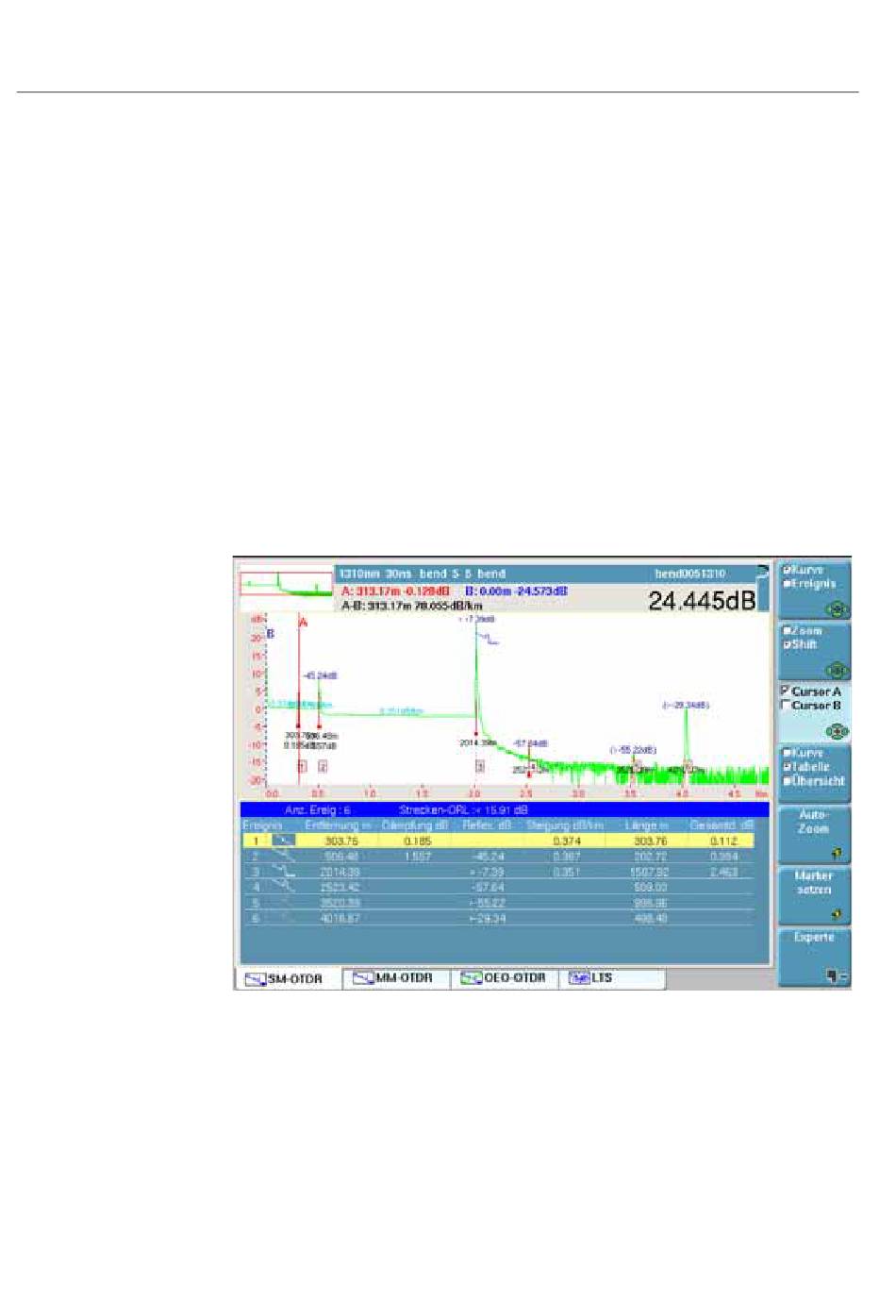

Beispiel einer Ergebnisanzeige (mit OTDR-
Abb. 13
Einschub)
Die Symbolleiste am oberen Bildschirmrand zeigt auf der rechten Seite
das aktuelle Datum und die Uhrzeit an sowie:
