– Die Entfernung zum Ereignis vom Faseranfang in Meter, kfeet oder
Meilen.
– Die durch das Ereignis verursachte Dämpfung in dB.
– Die eventuell vorhandene Ereignisreflexion in dB (oder die ORL,
wenn eine ORL-Messung ausgeführt wurde).
– Der Wert für die Steigung vor dem Ereignis in dB/km (dB/kft), wenn
sie gemessen werden konnte.
– Die Länge des Abschnitts zwischen dem Ereignismarker und dem
vorhergehenden Marker.
– Die Gesamtdämpfung der Faser in dB.
Die Ergebnistabelle ist interaktiv und stellt die von Ihnen vorgenom-
menen aktuellen Messungen dar. Bei jeder an der erfassten Kurve
ausgeführten Operation wird die Ergebnistabelle sofort aktualisiert und
zeigt das Ergebnis der jeweils letzten Messung oder Berechnung an.
Übersicht
Zur Anzeige einer Ergebniszusammenfassung für zwei oder mehr über-
lagerte Kurven wählen Sie die Übersicht aus. Jetzt wird ein zusätzliches
Fenster geöffnet, in dem Probleme markiert sind. Ebenfalls angegeben
werden die Biegung bei Singlemode-Fasern und die Laufzeitverzöge-
rung für Multimode-Fasern.
Abb. 29
Handbuch
Ereignis Messergebnisse zu erhalten, ist eine manuelle
Messung erforderlich.
Ende der Vorlauffaser: Die Dämpfungs- und Entfernungswerte
gelten ab diesem Marker.

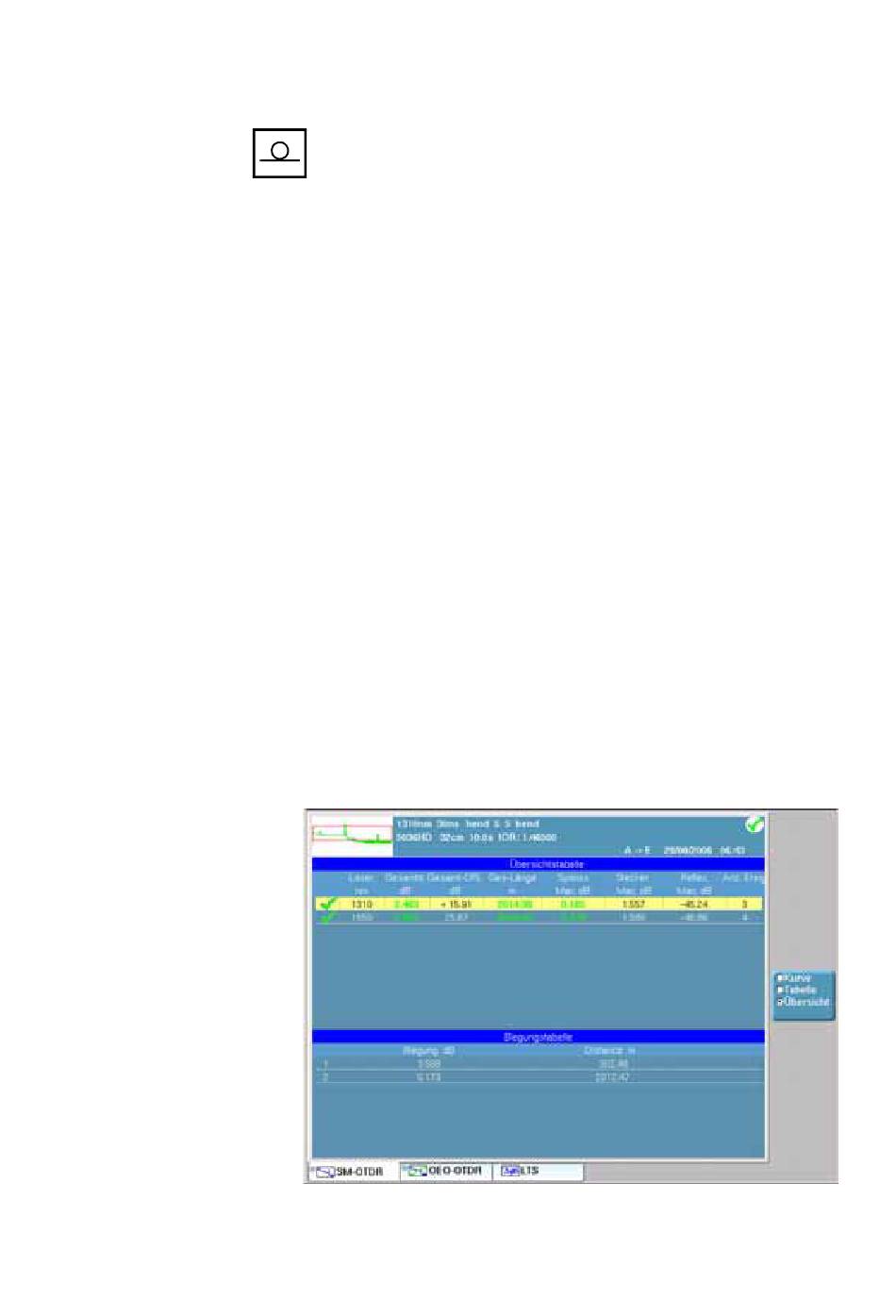

Ergebniszusammenfassung und Biegungstabelle
780000103/17
Kapitel 4 OTDR-Messungen
Ergebnisseite im Modus Fehlerlokalisierung
