Kapitel 4 OTDR-Messungen

Ergebnisseite im Modus Fehlerlokalisierung

Ergebnisseite im Modus Fehlerlokalisierung
58
– Nach Abschluss der Erfassungsmessung für die erste Wellenlänge
oder um sie manuell abzubrechen, drücken Sie die Taste Laser
anhalten, um die Messung für diese Wellenlänge anzuhalten und
automatisch die Messung für die nächste Wellenlänge zu starten.
Die einzelnen Kurven werden im gleichen Fenster angezeigt (siehe
"Kurvenüberlagerung" auf Seite
Die erfasste oder aus dem Speicher geladene Kurve wird auf der Ergeb-
nisseite angezeigt.
Nach Abschluss des Tests ermittelt der Tester die Entfernung zum Fase-
rende und zeigt den Wert in der gewählten Maßeinheit an. Ebenfalls
angegeben wird die Gesamtdämpfung.

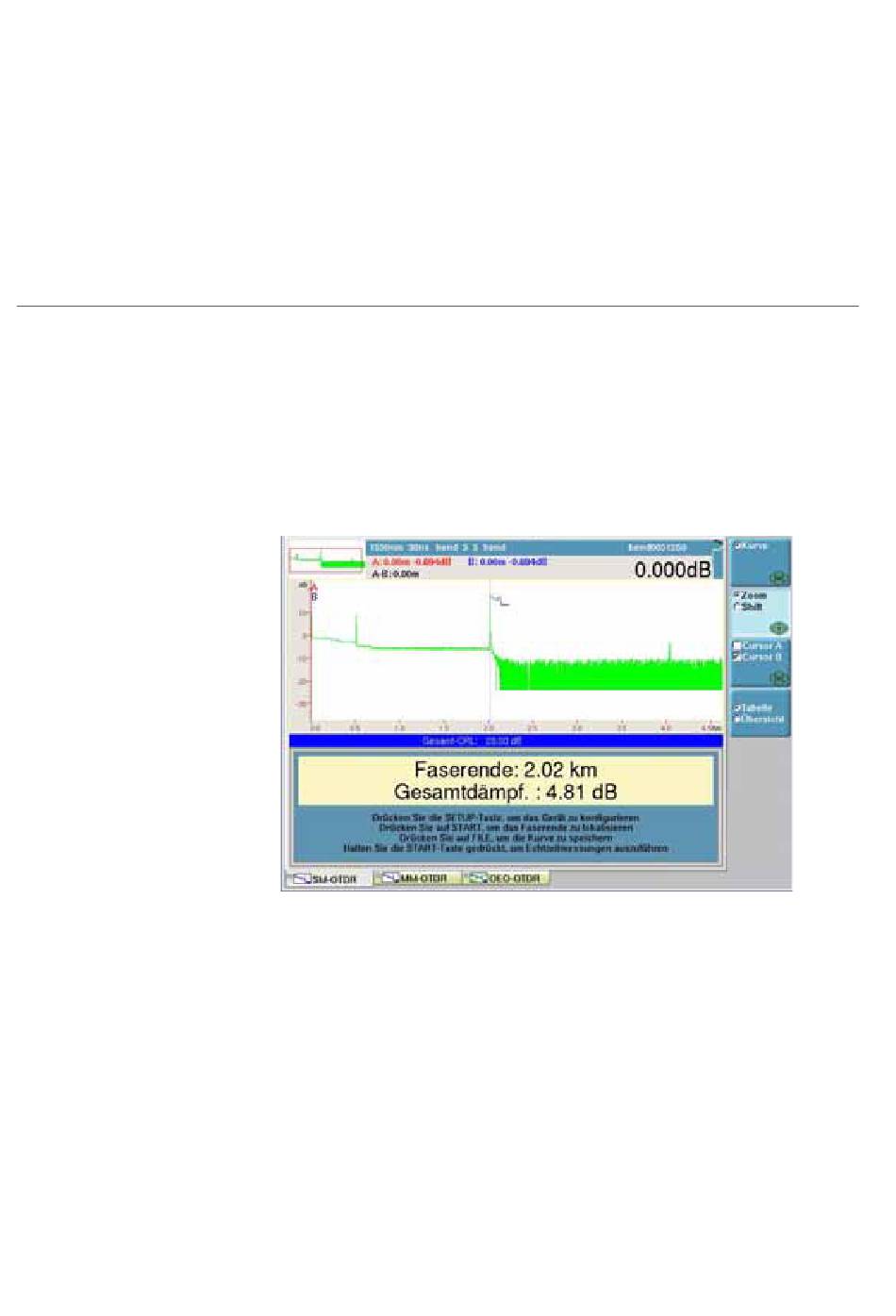

Fehlerlokalisierung
Abb. 24
Die Kurvenanzeige kann über verschiedene Funktionen verändert
werden:
– Cursor A / Cursor B (siehe
– Zoom/Shift (siehe
– Tabelle/Übersicht (siehe
Handbuch 780000103/17
30).
"Cursors" auf Seite
"Zoom und Shift" auf Seite
"Tabelle/Übersicht" Seite
28)
29)
59)
