Kurve / Ereignis-Funktion - Jdsu 8100 Handbuch

Kurve / Ereignis-
Funktion
Auf der OTDR-Kurve wird am Ende der Vorlauffaser
-Menü eine Vorlauffaser angegeben wurde) und am Faserende
S
ETUP
eine vertikale gepunktete Linie angezeigt.
Die Ergebnisse der Dämpfungs-, Reflexions- und Steigungsmessung
können ebenfalls an der Kurve angegeben werden (nur Experten-
Modus).
In Abhängigkeit von der im SETUP-Menü im
vorgenommenen Auswahl, werden auf der Kurve ange-
nisse in Kurve
zeigt:
– Ergebnisse oder
keine
– Ergebnisse (Wert und Position) oder
alle
– lediglich die Marker zur Angabe der Position der gemessenen Ereig-
nisse.
Bei einem in Sättigung befindlichen reflektierenden Ereignis wird der
gemessene Maximalwert mit dem Größer-Als-Zeichen (>) angezeigt.
Dieses Zeichen signalisiert, dass die tatsächliche Reflexion den ange-
zeigten Wert übersteigt. Beispiel: Bei Anzeige von R >-29,5 dB kann die
Reflexion auch - 18 dB betragen.
Die Reflexion eines Geisterbildes wird auf der Kurve in Klammern ange-
zeigt.

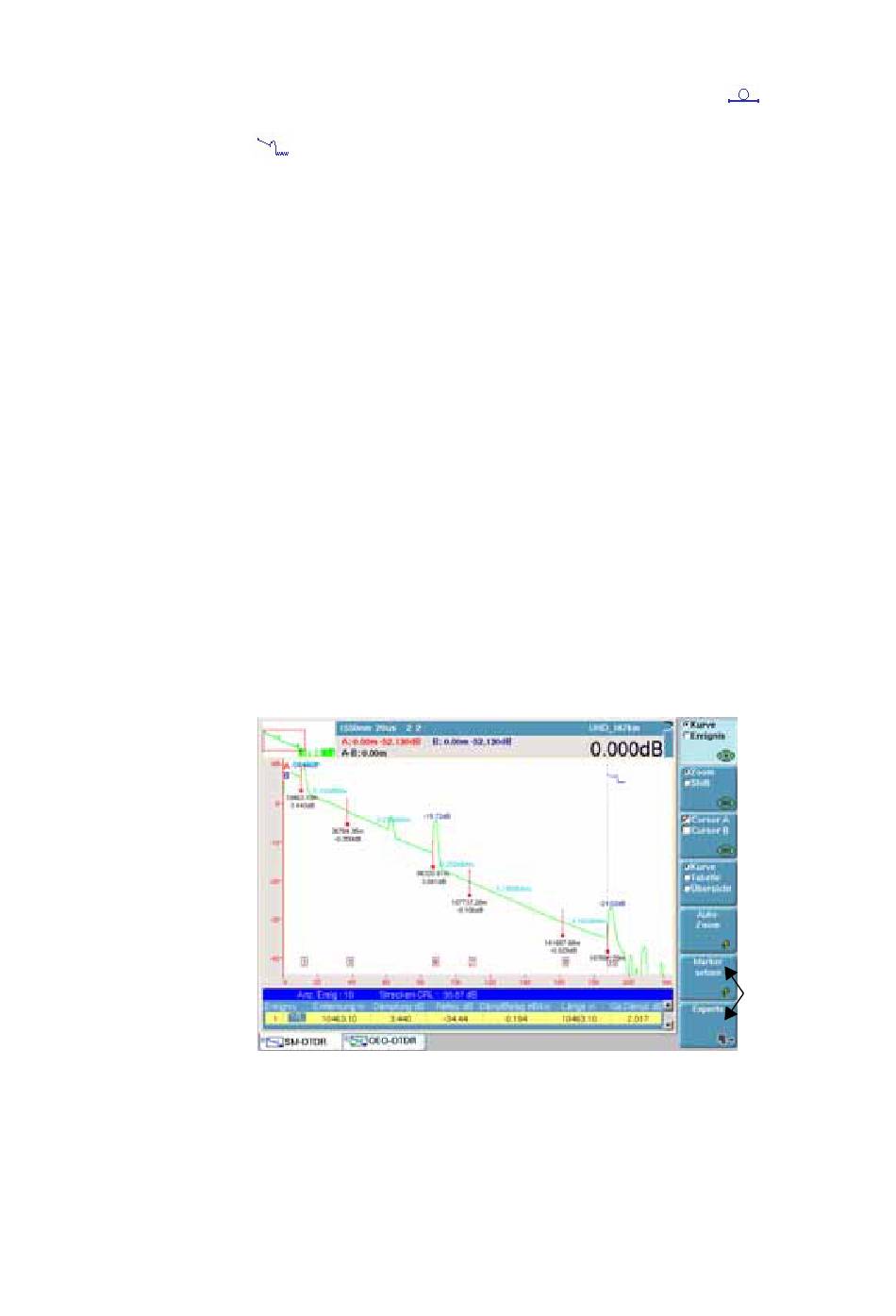

Beispiel einer Ergebnisanzeige (Experten-Modus)
Abb. 27
Die Kurven-Funktion bietet sich bei der Anzeige mehrerer Kurven
1
an, da sie es erlaubt, mit den Richtungstasten die aktive Kurve, die
dann grün dargestellt wird, auszuwählen (siehe
mehrerer gespeicherter Kurven" Seite
Handbuch 780000103/17
Kapitel 4 OTDR-Messungen
Ergebnisseite im Modus Fehlerlokalisierung
Ergebnisanzeige > Ergeb-
31).
(wenn im
Nicht verfüg-
bar im Schnell-
test-Modus
"Überlagerung
61
