Unter der Kurve werden in der blauen Zeile angezeigt:
–
–
Zusätzlich wird auf der OTDR-Kurve am Ende der Vorlauffaser
(wenn eine Vorlauffaser im SETUP-Menü ausgewählt wurde) und am
Ende der Faser eine vertikale gepunktete Linie angezeigt.
Die Menütasten
Tabelle/Über-
Zur Anzeige einer Ergebniszusammenfassung für 2 oder mehr Kurven
wählen Sie mit der Menütaste Tabelle/Übersicht die Übersicht aus.
sicht
Jetzt wird ein weiteres Fenster geöffnet, in dem eventuelle Problem-
stellen, einschließlich Biegungen, angegeben sind.
Ergebnisanzeige im Modus Expert und Schnelltest
Handbuch
HINWEIS
Beim Auftreten von Problemen während einer Erfassungsmessung
werden die folgenden Meldungen angezeigt:
– Faserende nicht gefunden: Die Faser ist für das verwendete
OTDR zu lang, usw.
– Keine Faser angeschlossen.
der ORL-Wert der Strecke
die Länge der Vorlauffaser (wenn festgelegt).
Cursor

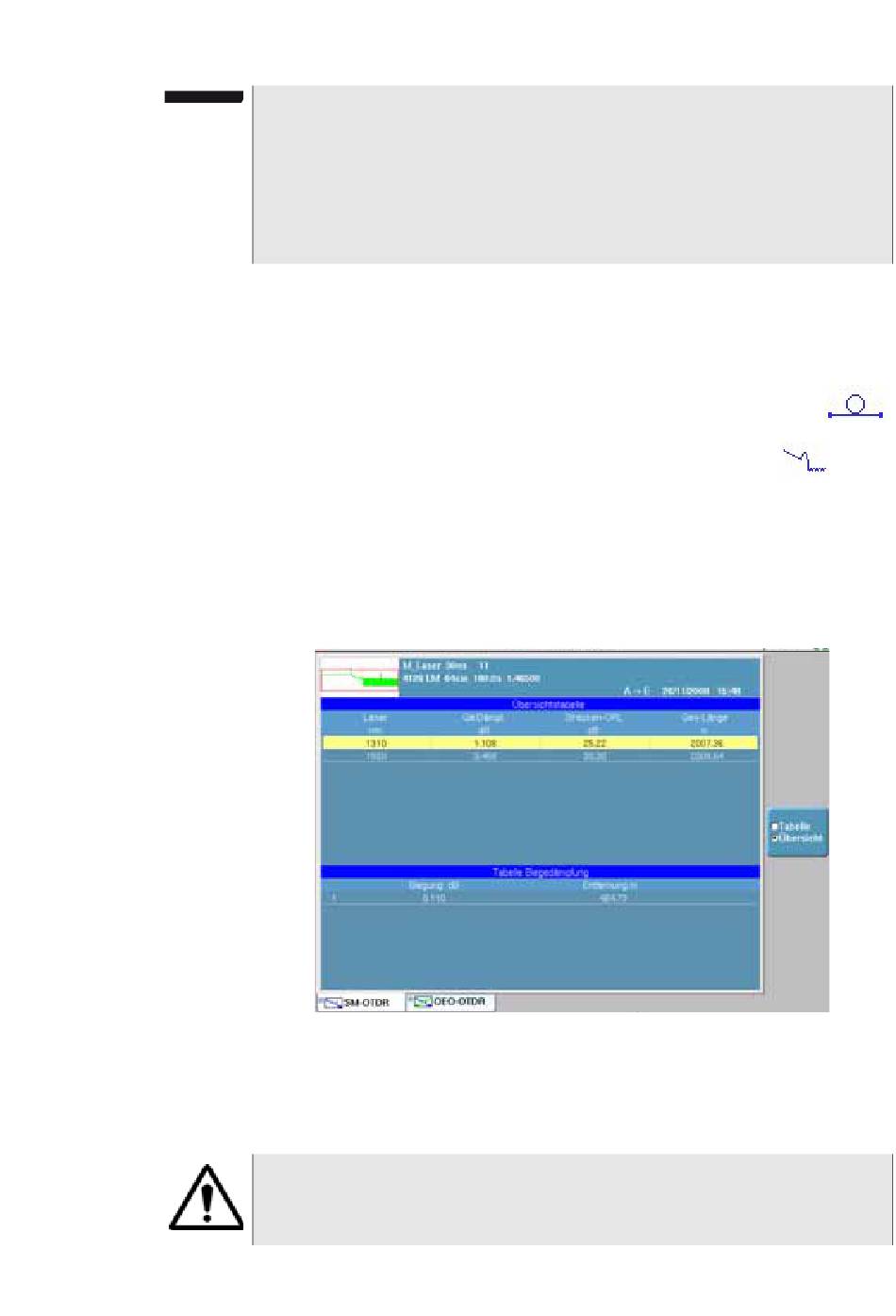

Modus Fehlerlokalisierung: Ubersicht
Abb. 25
In der Übersicht-Anzeige haben Sie keinen Zugriff auf andere Funkti-
onen, da hier zwei Kurven gleichzeitig analysiert werden. Für weitere
Funktionen müssen Sie wieder zur Tabellen-Funktion zurückkehren.
