Kapitel 1 Messprinzip

Prinzip der OTDR-Messung

Prinzip der OTDR-Messung

Messergebnis

2
Bei der Messung mit einem optischen Reflektometer (OTDR) wird ein
Lichtimpuls in die Glasfaser eingekoppelt und am Einkoppelpunkt die
Intensität des entgegen der Ausbreitungsrichtung des Impulses reflek-
tierten Lichtes analysiert.
Das empfangene reflektierte Signal wird als abnehmende Exponential-
kurve dargestellt, auf der die durch Reflexion an den Endpunkten der
Faser sowie die durch andere Diskontinuitäten im Faserverlauf verur-
sachten Störstellen abgebildet werden.

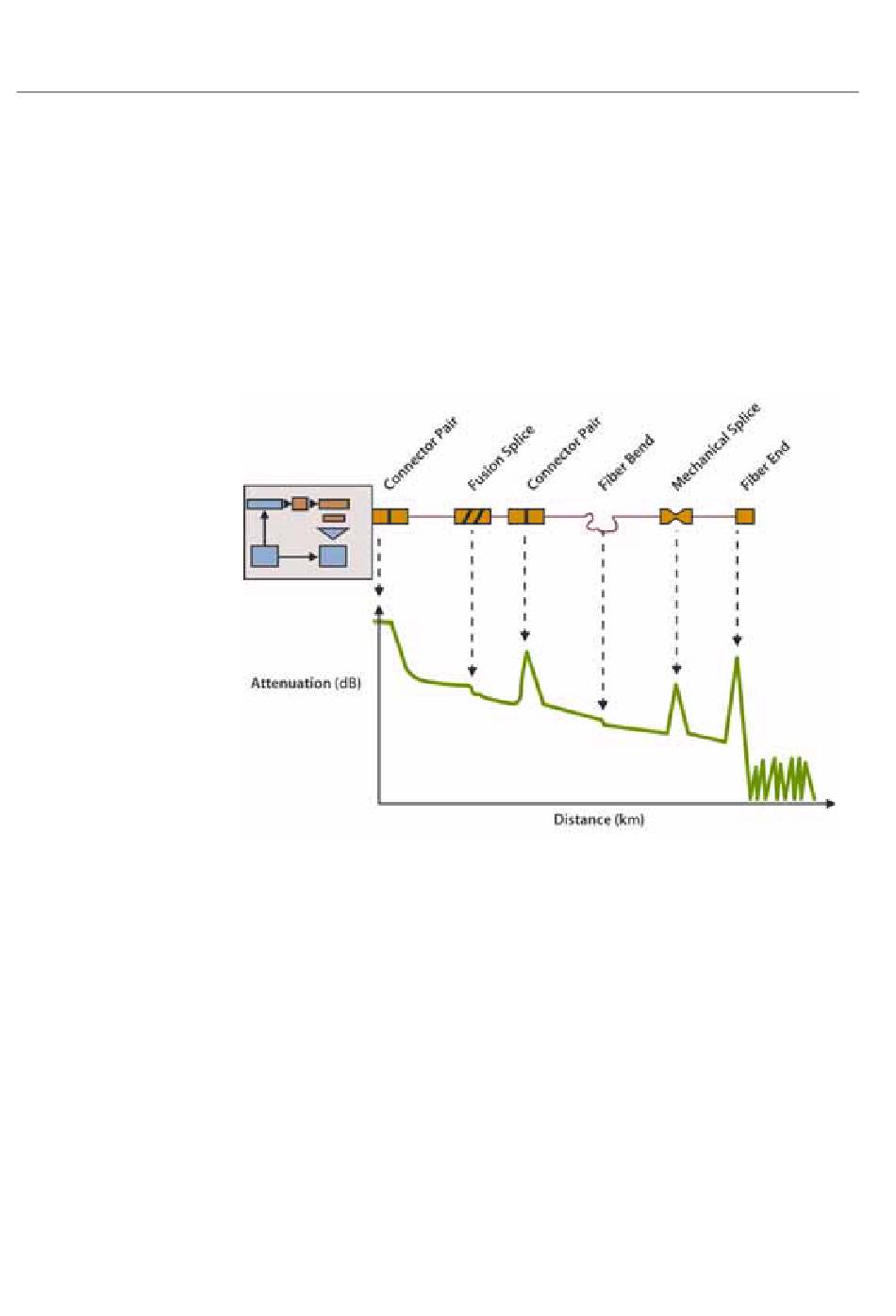

Typische Rückstreukurve
Abb. 1
Die Rückstreukurve ermöglicht vor allem die Lokalisierung eines Glasfa-
serabschnitts auf der Übertragungsstrecke.
Das Messergebnis umfasst:
– die Dämpfung,
– die Position von Fehlerstellen als Entfernung von einem Faserende,
– die Dämpfung in Abhängigkeit von der Entfernung (dB/km),
– die Reflexion eines reflektierenden Ereignisses oder einer Strecke.
