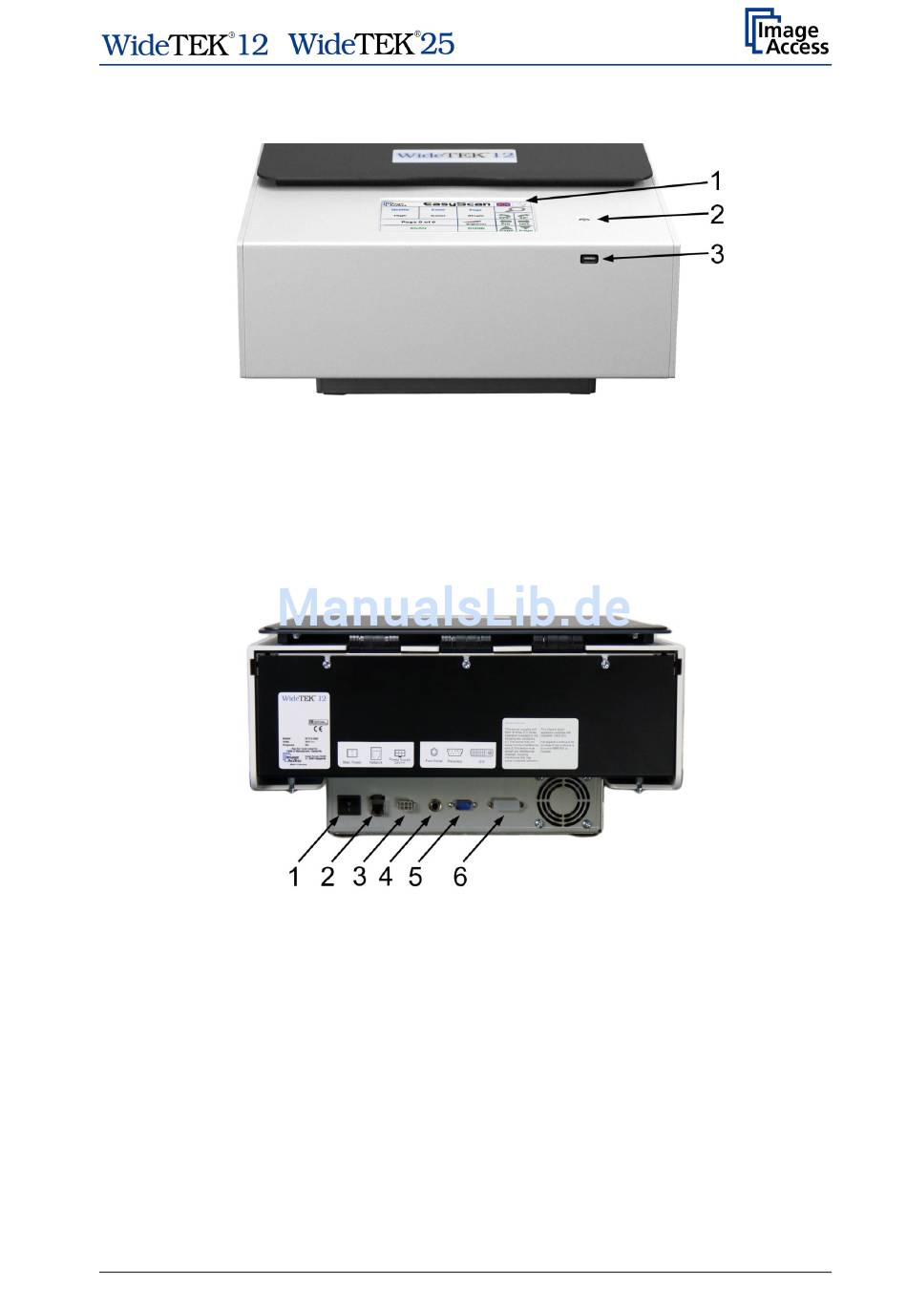

Widetek ® 12 Anschlussbuchsen An Der Rückseite; Widetek ® 12 Komponenten An Der Vorderseite; Abbildung 11: Vorderansicht Widetek ® 12; Abbildung 12: Anschlussbuchsen An Der Rückseite - Image Access WideTEK 12-600 Bedienungsanleitung

A.10.3 WideTEK
1: 7 Zoll WVGA Touchscreen
2: Stand-by Taster
3: USB Buchse
A.10.4 WideTEK
Abbildung 12: Anschlussbuchsen an der Rückseite
1: Hauptschalter
2: Netzwerkanschlussbuchse
3: Anschlussbuchse für externes Netzteil
4: Anschlussbuchse für Fußpedal
5: Serielle Schnittstelle / Buchse für Recovery Key
6: DVI-D Buchse für externen Monitor
Hinweis: Diese Buchse unterstützt nur die digitale (DVI-D) Signalausgabe. Mit DVI-A
und DVI-I Stecker oder einem DVI-I-zu-VGA Adapter keine Signalausgabe.
Bedienungsanleitung
/
®
12 Komponenten an der Vorderseite
Abbildung 11: Vorderansicht WideTEK
®
12 Anschlussbuchsen an der Rückseite
® 12
Seite 27
