B.5
Touchscreen – Anzeige&Job Steuerung
Die Steuerelemente im Menü Anzeige&Job Steuerung ermöglichen dem Benutzer die
Kontrolle und Änderung der auf dem externen TFT-Monitor (Option) angezeigten Images.
Ein externer Monitor kann über die Anschlussbuchsen (Abbildung 10, Detail #6 oder
Abbildung 12, Detail #6) auf der Rückseite des Scanners angeschlossen werden.
Der Vorschaubereich (1) symbolisiert den externen TFT-Monitor.
Das Image wird auf dem externen TFT-Monitor angezeigt und mit reduzierter Bildqualität
im Vorschaubereich rechts neben den Steuerelementen.
Seite 52

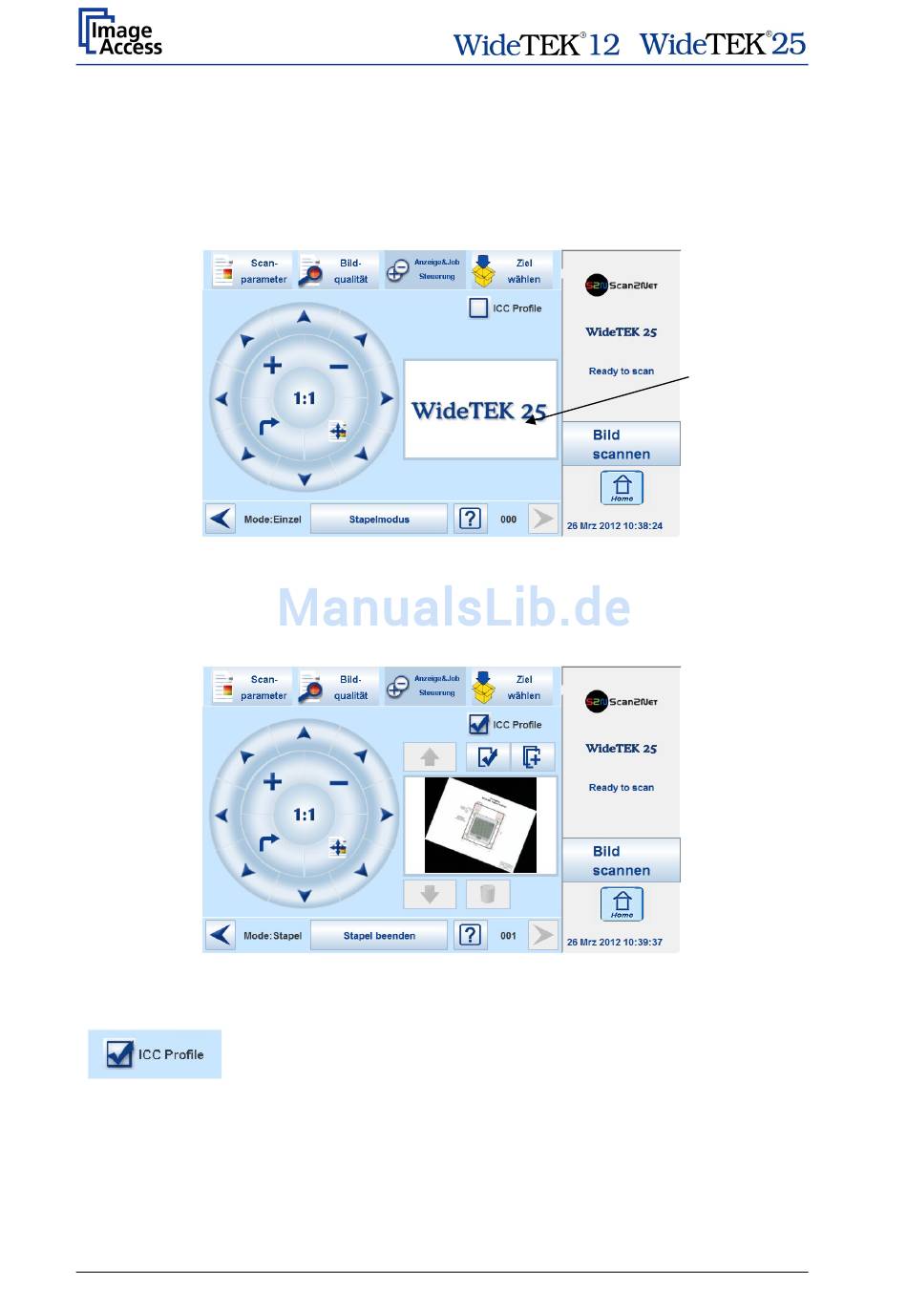

Abbildung 50: Anzeige&Job Steuerung Menü
Abbildung 51: Image im Vorschaubereich
Die ICC Profile Checkbox aktiviert das ICC Profil für den externen
Monitor.
Dazu muss zuvor eine ICC-Datei auf den Scanner hochgeladen
werden. Das Hochladen erfolgt mithilfe der Scan2Net Oberfläche im
Setup-Bereich Poweruser.
/
(1)
