B.2
Die Kiosk Applikation
Nach dem Antippen der Taste S2N Scan2Net startet die Kiosk-Applikation mit dem Bild
der Anzeige&Job Steuerung.
Der Touchscreen ist in vier Bereiche strukturiert.
Diese Bereiche beinhalten Symbole zur Steuerung der Bildwiedergabe sowie zur Auswahl
der Scanfunktionen und –parameter.
1:
Dieser Bereich enthält die Elemente zur Einstellung der Parameter sowie zur
Steuerung der Bildwiedergabe.
2:
Auswahlfelder zur direkten Auswahl der Menüs.
3:
Dieser Bereich informiert über den Status des Scanners (oben) sowie über Uhrzeit
und Datum (am unteren Rand). Die Tastenfelder starten den Scanvorgang bzw.
wechseln zum Startbild der Kiosk-Applikation.
4:
Der Inhalt dieses Bereichs wechselt in Abhängigkeit von dem im Bereich 2
gewählten Menü. Spezifische Informationen dazu finden sich im jeweiligen Kapitel.
Bedienungsanleitung
/

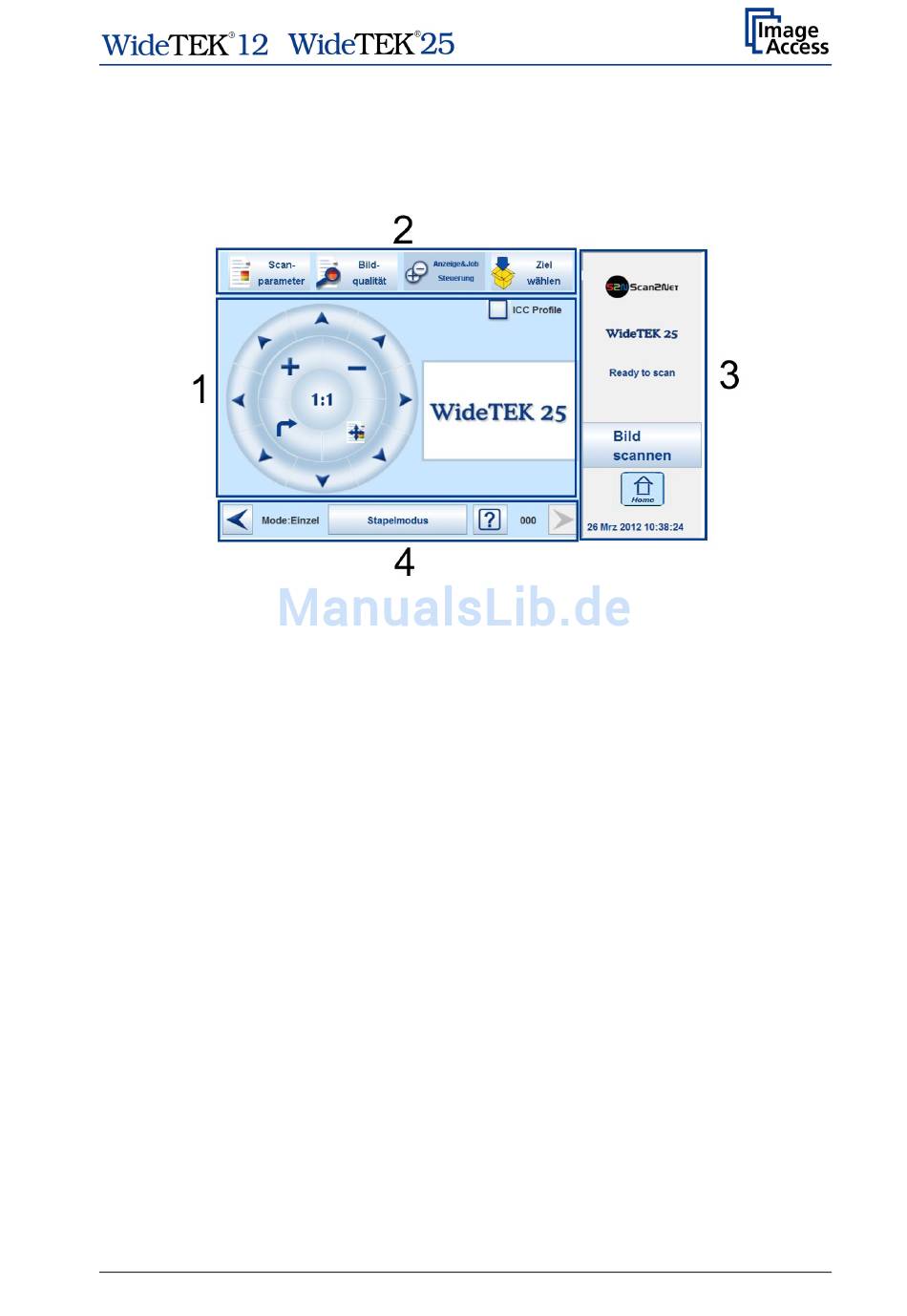

Abbildung 14: Anzeige&Job Steuerung
Seite 31
