3.12.1 hydraulische Schnellwechseleinrichtung (optional)
Die hydraulische Schnellwechseleinrichtung dient zum einfachen Wechsel der Ar-
beitsgeräte. Hierzu ist der Lader an das Arbeitswerkzeug heranzufahren und das
Werkzeug ist in den U-Profilen aufzunehmen.
Danach den Werkzeugzylinder einziehen und das Werkzeug verriegeln.
Beim Abkuppeln wird in umgekehrter Reihenfolge vorgegangen. Als Schutz, gegen
unbeabsichtigtes Entriegeln des Werkzeuges, ist der Lader mit einer Sperre ausge-
rüstet.

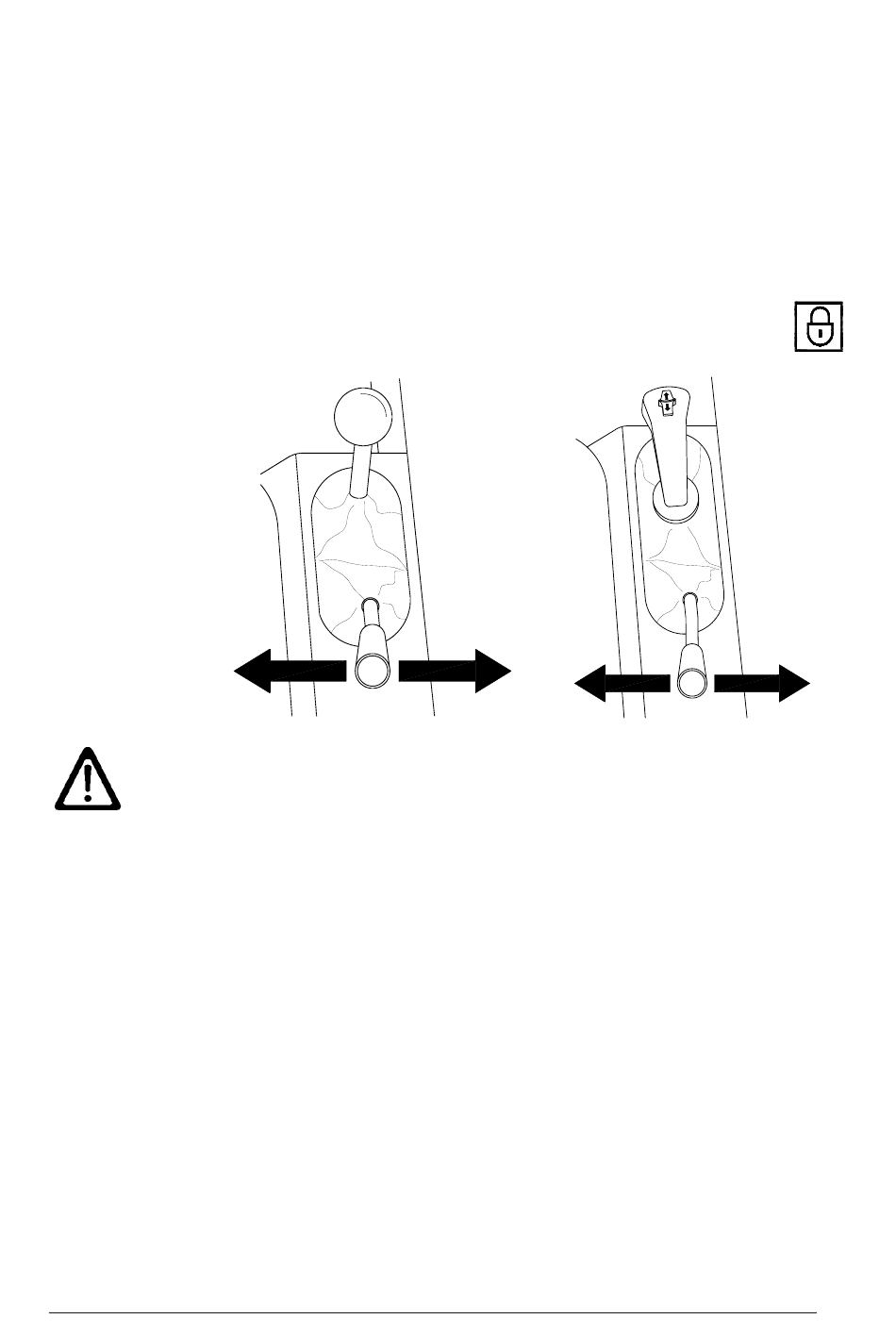

Das Werkzeug lässt sich nur entriegeln, wenn gleichzeitig der Schalter 3 oder
an der Armaturentafel gedrückt wird.
Werkzeug
verriegeln/
entriegeln
Warnung!
Nach jedem Kupplungsvorgang muss kontrolliert
werden, ob die Verriegelungsbolzen ordnungs-
gemäß im Arbeitswerkzeug sitzen!
50
