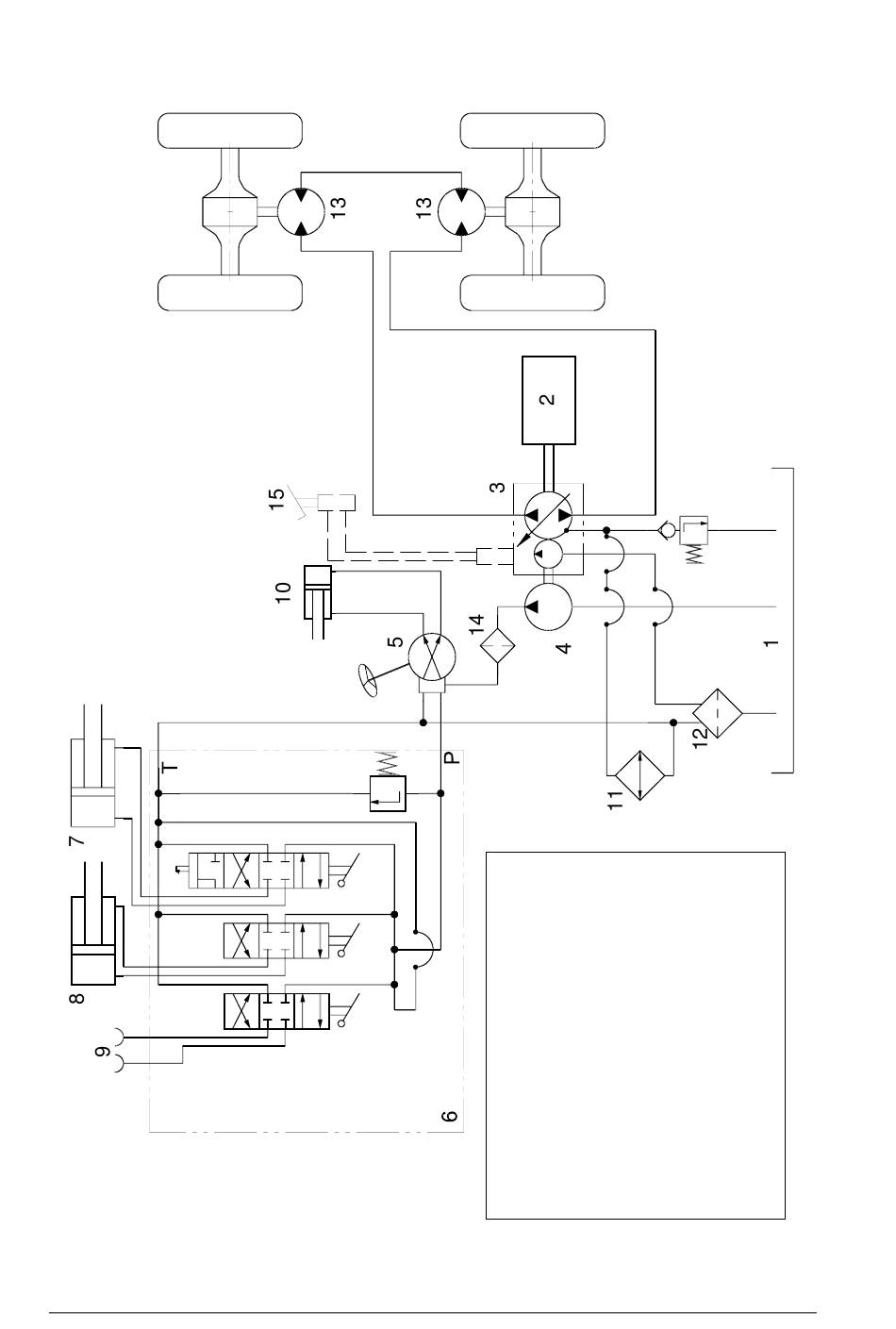

7 Hydraulische Schaltpläne
7.1 HL 2021/ 2027
1
Hydrauliköl-Tank
2
Diesel-Motor
3
Fahrpumpe
4
Zahnradpumpe
5
Lenkorbitrol
6
3-fach Steuergerät
7
Hubzylinder
8
Werkzeugzylinder
9
Zusatzanschlüsse
10 Lenkzylinder
11 Ölkühler
12 Rücklauf-Saug-Filter
13 Hydraulikmotor
14 Druckfilter
15 Fahrpedal
