3.11 Einhebelbetätigung für den Hubarm
Rechts neben dem Fahrersitz befinden sich die Betätigungshebel für den Hubarm.
Der vordere Hebel dient zum Heben und Senken der Schwinge bzw. zum Ein- oder
Auskippen des Arbeitswerkzeuges. Außerdem kann die Schwimmstellung damit
gerastet werden.
Der hintere Hebel ist für den Zusatzkreislauf bestimmt.

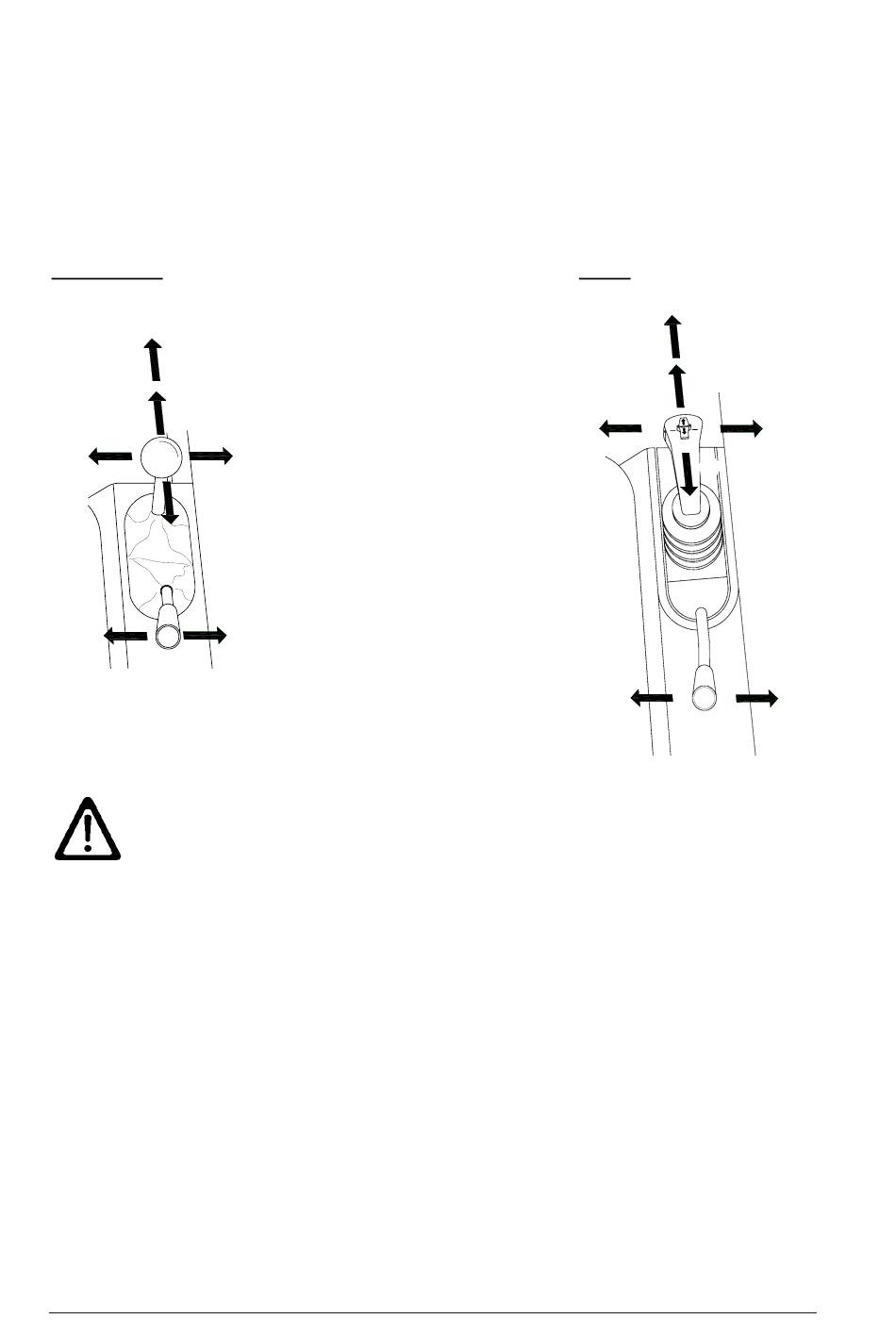

Im unteren Bild sind die Funktionen beschrieben:
2021/ 2027:
a
b
d
c
1
Warnung!
e
a = Schwimmstellung
b = Schwinge absenken
2
c = Schwinge anheben
d = Werkzeug einkippen
e = Werkzeug auskippen
1 / 2 = Zusatzsteuergerät
Vor dem Einsatz muss sich jeder Fahrer mit dem
Umgang dieser Maschine vertraut machen. Der
Abschnitt „Arbeiten mit dem Lader" ist unbedingt
durchzulesen und einzuhalten!
2028:
48
a
b
e
d
c
1
2
