Übungen mit dem ScopeMeter
Wenn das ScopeMeter auf manuelle Bereichswahl umge-
schaltet wird, hört das Klicken der Relais auf.
5. Drücken Sie die Taste
wählen Sie den Meßbereich 10 V. Der Bereich wird
rechts neben der Schreibspur-Anzeige dargestellt.
Auf der Anzeige erscheint jetzt ein Gleichspannungswert
zwischen 0 und ca. 4 Volt und die Schreibspur-Anzeige
zeigt sich ändernde Pegel und manchmal eine Flanke.
Wählen Sie jetzt den Min-Max-Aufzeichnungsbetrieb:
6. Drücken Sie die Taste
Bei jedem neuen Minimum- oder Maximumpegel, den das
ScopeMeter mißt, ertönt ein akustisches Signal. Nach eini-
gen Minuten sollte eine Anzeige erscheinen, die in etwa
der in Abbildung 8-4 dargestellten Anzeige entspricht.
Beachten Sie die Zeitmarkierung, die die verstrichene Zeit
nach dem Auftreten der angezeigten Minimum- oder Maxi-
mumwerte angibt. Die Zeitmarkierung für die Mittelwertbil-
dung gibt die gesamte verstrichene Zeit seit dem Drücken
der Taste an. Zur gleichen Zeit wird im unteren
Anzeigebereich der TrendPlot
Zum Ausschalten des Min-Max-Betriebs:
7. Drücken Sie die Taste
von INPUT A, und
.

der Signalform dargestellt.
.

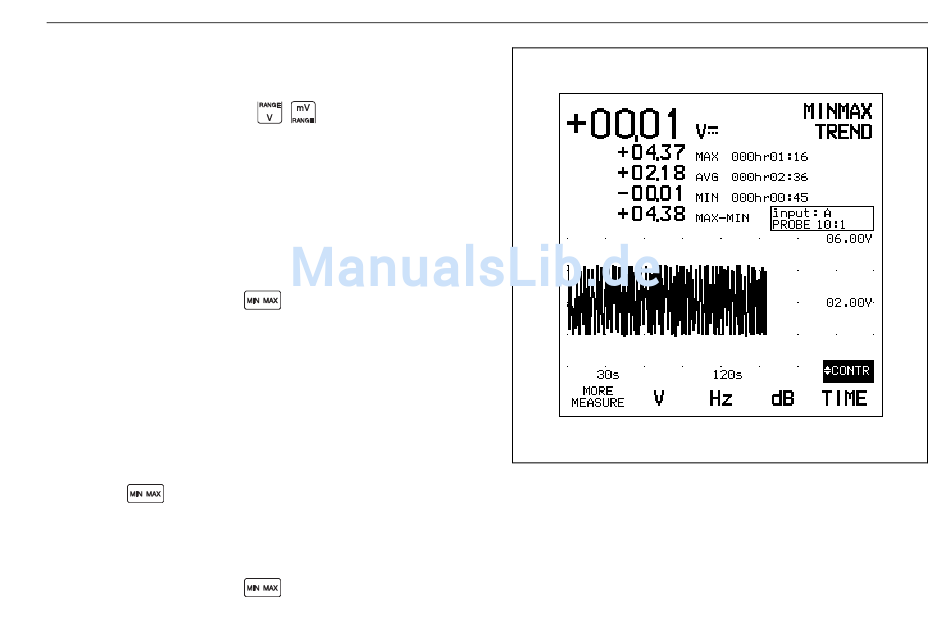

Abbildung 8-4 MIN-MAX-Aufzeichnung mit der
TrendPlot- Funktion
