Gebrauch zusätzlicher Möglichkeiten
BENUTZEN DER SIGNALFORM-
MATHEMATIK
91 92
Sie können mehrere mathematische Operationen an den
verschiedenen Signalformen oder Speichern durchführen.
Für die Funktionen ADD, SUBTRACT und MULTIPLY
•
sind zwei Operanden erforderlich (SOURCE 1 und
SOURCE 2). Die Operanden können aus den Erfas-
sungsspeichern oder aus den Signalformspeichern
gewählt werden.
• Für die Funktionen INVERT, INTEGRATE und FILTER
ist nur ein Operand erforderlich (SOURCE 1), der aus
den Erfassungsspeichern oder Signalformspeichern
gewählt werden kann.
• Alle Funktionen erfordern die Auswahl eines Ziel-
Signalform speichers (DESTINATION).
HINWEIS
Bleibt die mathematische Funktion aktiv, so führt dies zu
einer ständigen Aktualisierung des Zielspeichers, wenn es
sich bei der Quelle (oder den Quellen) um eine oder
mehrere aktive Signalformen handelt.
1. Drücken Sie , um das Menü mit Spezial-
funktionen (Special Functions) zu öffnen.
2. Drücken Sie
mathematischen Funktionen (MATH) zu öffnen.
96
, um das Menü mit
3. Starten bzw. stoppen Sie die mathematische Funktion,
indem Sie MATH FUNCTION ein- oder ausschalten.
4. Im Listenfeld MATH OPERATION sind sämtliche zur
Verfügung stehenden mathematischen Operationen
aufgeführt. Wählen Sie eine bestimmte Funktion und
drücken Sie
5. Betätigen Sie die Tasten
und den bzw. die Zielspeicher aufzuhellen. Drücken Sie
, um die Listenfelder zu öffnen. Wählen Sie
anschließend die Quelle(n) und den Zielspeicher aus.
Drücken Sie

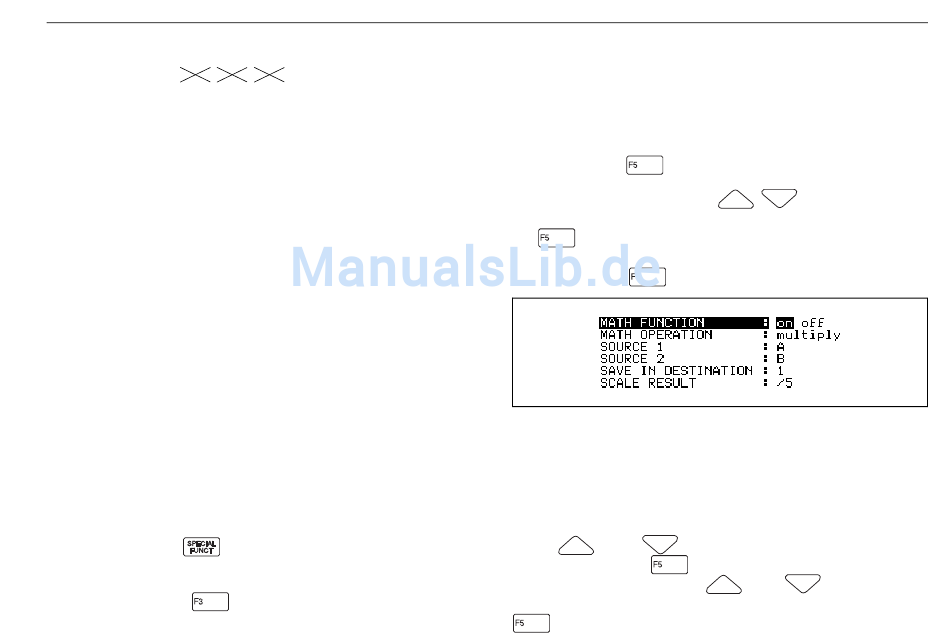

Abbildung 6-6 Fenster mit mathematischer

Skalierung der Anzeige

Der Skalierungsfaktor ermöglicht Ihnen, die Anzeige an das
mathematische Ergebnis anzupassen. Benutzen Sie die
Taste oder
und drücken Sie
Anschließend können Sie
den
folgendes aufzuhellen: off, /5, /25 oder /125; drücken Sie
, um Ihre Auswahl zu bestätigen.
, um Ihre Auswahl zu bestätigen.
, um die Quelle(n)
, um Ihre Auswahl zu bestätigen.
Multiplikationsfunktion
, um SCALE RESULT aufzuhellen
, um das Listenfeld zu öffnen.
und
6 - 13
benutzen, um
