Gebrauch im Oszilloskop-Betrieb
Glätten der Signalform (Average = Mittelwertbildung)
Zur Rauschunterdrückung, ohne daß dabei eine Bandbrei-
tenreduzierung auftritt, kann das ScopeMeter mehrere
Signalform-Samples mitteln. Die Average-Funktion (Mittel-
wertbildung) wird folgendermaßen im Oszilloskop-Betrieb
aktiviert:
1. Erhellen Sie AVERAGE WAVEFORMS vom "More
Scope"-Fenster aus.
2. Drücken Sie
, um das Listenfeld zu öffnen.
3. Betätigen Sie
men zu wählen, die für jede Aktualisierung der Anzeige
gemittelt werden sollen. Die maximale Anzahl ist 256.
4. Drücken Sie
, um Ihre Auswahl zu bestätigen.
5. Drücken Sie
schließen.
Um die Average-Funktion zu deaktivieren, müssen Sie
AVERAGE WAVEFORMS wieder ausschalten.
HINWEIS
Wenn ein 10:1-Tastkopf verwendet wird, wird AVERAGE
WAVEFORMS: OFF in den AbschwächerBereichen 10 mV
und 20 mV zu AVERAGE WAVEFORMS: BY 4. Average
(Mittelwertbildung) und Glitch detect (Erfassung von
Störimpulsen) schließen sich gegenseitig aus.
, um die Anzahl der Signalfor-
(CLOSE), um das Fenster zu

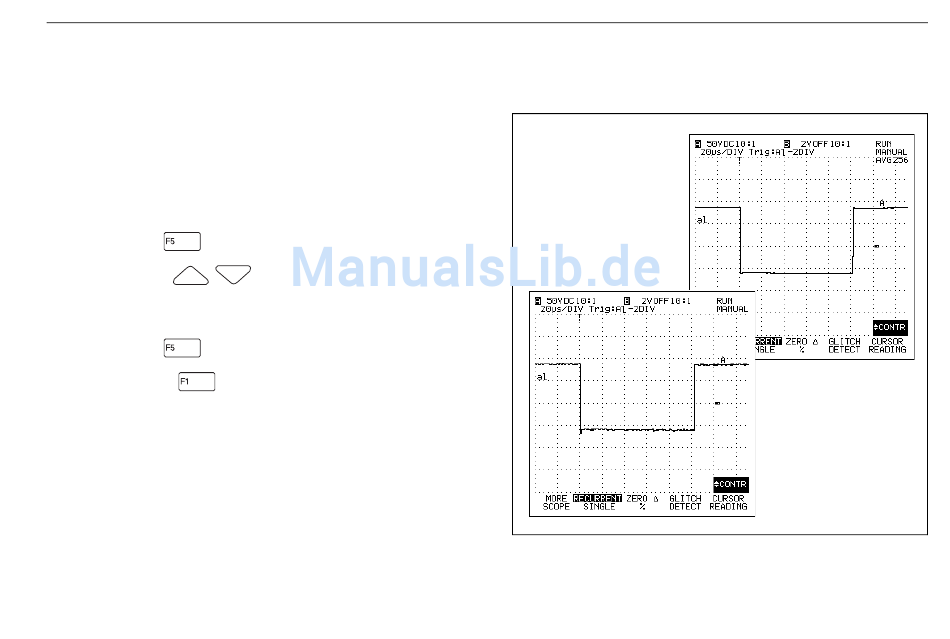

Weitere Informationen zur Glättung sind im Kapitel 6
enthalten. Abbildung 5-9 zeigt Signalform-Samples mit und
ohne Mittelwertbildung.
Abbildung 5-9 Mittelwertbildung
5 - 11
