bg |
Работи по поддръжката
6. Поставете пружината в средата на шайбата на
вентила, поставете бедрото на държача за пружина и
фиксирайте с двете бедра.
7. Поставете предпазната капачка на вентила за
издишване.
3.7 Смяна на вентила за вдишване
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
3.7.1 Маска с връзка Р
1. Извадете присъединителния елемент от тялото на
маската (виж "Смяна на присъединителния елемент",
страница 88).
2. Откачете старата шайба на вентила и закачете нова.
3. Поставете присъединителния елемент в тялото на
маската (виж "Смяна на присъединителния елемент",
страница 88).
3.7.2 Маска с връзка PE или RA
1. Издърпайте леглото на вентила за вдишване заедно с
вентила от присъединителния елемент. При това не
повреждайте присъединителния елемент.
2. Шайбата и леглото на вентила трябва да са чисти и
неповредени, в противен случай ги почистете или ги
сменете.
3. Поставете леглото на вентила за вдишване заедно с
вентила в дихателната връзка.
3.7.3 Маска с връзка ESA
1. За да извадите леглото на вентила, поставете
приспособление за изваждане на уплътнения под ръба
на леглото на вентила. При това не повреждайте
присъединителния елемент. Не дърпайте с клещи
разпънките на леглото на вентила.
2. Шайбата и леглото на вентила трябва да са чисти и
неповредени, в противен случай ги почистете или ги
сменете.
3. Поставете леглото на вентила за вдишване заедно с
вентила в дихателната връзка.
3.8 Смяна на присъединителния
елемент
1. Откачете вътрешната маска.
2. Повдигнете скобата с отвертка.
3. Отстранете скобата заедно с плъзгащия се пръстен.
4. Издърпайте стария присъединителен елемент.
5. Подравнете нов присъединителен елемент по
средната маркировка и го поставете стабилно.
6. Подравнете и монтирайте плъзгащия пръстен и нова
скоба: Окачете куката така, че скобата да стои
възможно най-опъната.
Стиснете щифта на скобата с клещи, така че връзката
на маската да застане стабилно в тялото на маската.
7. Закачете вътрешната маска.
3.9 Смяна на визьора
1. Цели лицеви маски с метални обтягащи рамки:
88
Развинтете винтовете (1), като държите шестостенните
гайки.
Цели лицеви маски с пластмасови обтягащи рамки:
Развийте винтовете.
2. Комбинация от маска и каска: Свалете двата
адаптера маска-каска.
3. Разделете с отвертка обтягащата рамка на местата за
свързване, след това извадете частите на рамката
нагоре и надолу.
4. Откачете стария визьор от гумената рамка.
5. Поставете новия визьор първо в горната и после в
долната част на гумената рамка.
Средните маркировки на визьора трябва да се
покриват с шева върху тялото на маската.
6. Издърпайте гумената рамка наляво и надясно над
ръба на визьора.
7. Навлажнете със сапунена вода гумената рамка отвън,
а обтягащата рамка отвътре.
8. Притиснете първо горната и после долната обтягаща
рамка.
9. Цели лицеви маски с метални обтягащи рамки:
Завинтете винтовете в шестостенните гайки и ги
затегнете дотолкова, че разстоянието между
обтягащите щифтове да бъде от 3 до 0,5 mm.
Цели лицеви маски с пластмасови обтягащи рамки:
Поставете винтовете и ги завинтете, така че да не
остане разстояние между горната и долната обтягаща
рамка.

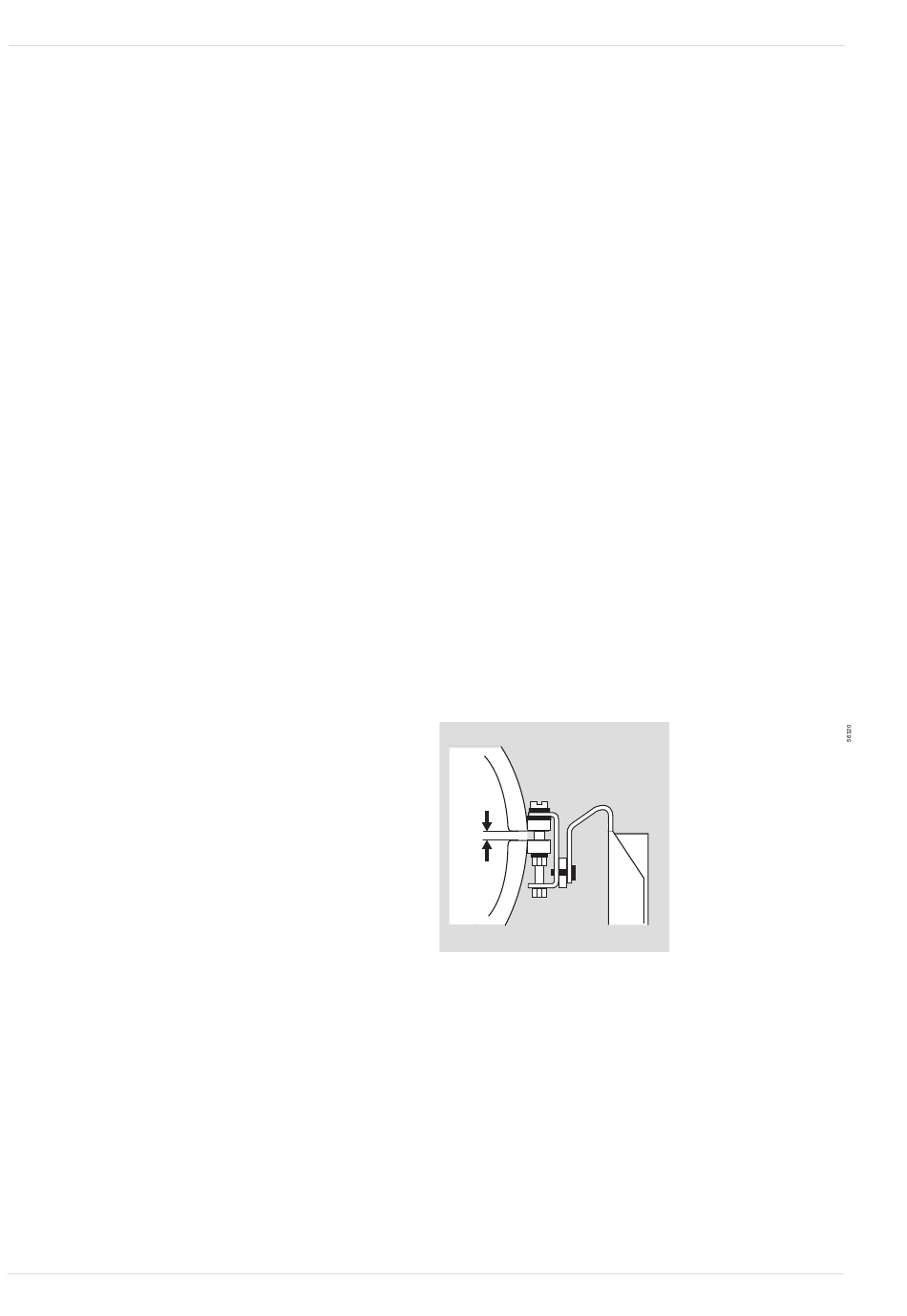

10. Комбинация от маска и каска: Внимавайте оста на
въртене на адаптерите маска-каска (2) да се намира
под разделянето на обтягащата рамка. Завинтете
адаптера маска-каска с обтягащата рамка, като
използвате винтове и шестостенни гайки, както и
3 пластмасови шайби и ги стегнете до толкова, че
разстоянието (х) между обтягащите палци да е от 3 до
0,5 mm.
x
3.10 Сменете вътрешната маска
1. За да откачите вътрешната маска, я освободете от
жлеба на говорната мембрана.
2. За да закачите вътрешната маска я поставете в жлеба
на говорната мембрана и центрирайте средната
маркировка.
