Prace konserwacyjne
3.4.4 Kontrola ciśnienia otwarcia zaworu
wydechowego (Panorama Nova P/PE/ESA)
Przy stałym przepływie 10 L/min ciśnienie otwarcia musi
wynosić przynajmniej 4,2 mbar. Jeśli to ciśnienie otwarcia nie
zostanie osiągnięte, obrócić płytkę zaworu, aby usunąć
cząstki pyłu itp. między kraterem a płytką zaworu. Następnie
powtórzyć kontrolę.
Jeśli w dalszym ciągu ciśnienie otwarcia nie zostanie
osiągnięte, wymienić sprężynę i powtórzyć kontrolę.
3.4.5 Po kontroli
1. Usunąć adapter.
2. Zdjąć część twarzową z głowy testowej i w razie potrzeby
wysuszyć.
3. Założyć zatyczkę ochronną zaworu wydechowego i
zatrzasnąć.
3.5
Wymiana membrany głosowej
1. Odpiąć maskę wewnętrzną.
2. Poluzować membranę głosową kluczem do membran
głosowych i wyjąć ją.
3. Sprawdzić wzrokowo membranę głosową i pierścień typu
o-ring, w razie konieczności wymienić.
4. Maski pełnotwarzowe z metalową membraną głosową:
Założyć pierścień typu o-ring i membranę głosową,
zamocować odpowiednim pierścieniem śrubowym.
Maski pełnotwarzowe z membraną głosową z tworzywa
sztucznego: Włożyć pierścień typu o-ring i przykręcić
membranę głosową.
5. Wpiąć maskę wewnętrzną.
3.6
Wymiana zaworu wydechowego
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
3.6.1 Maska z przyłączem RA
1. Zdjąć zatyczkę ochronną zaworu wydechowego.
2. Odczepić płytkę zaworu.
3. Płytka i gniazdo zaworu muszą być czyste i
nieuszkodzone, w przeciwnym wypadku należy je
wyczyścić lub wymienić.
4. Odpiąć płytkę zaworu.
5. Nałożyć zatyczkę ochronną zaworu wydechowego.
66
3.6.2 Maska z przyłączem P, PE lub ESA
1. Zdjąć zatyczkę ochronną zaworu wydechowego.
L

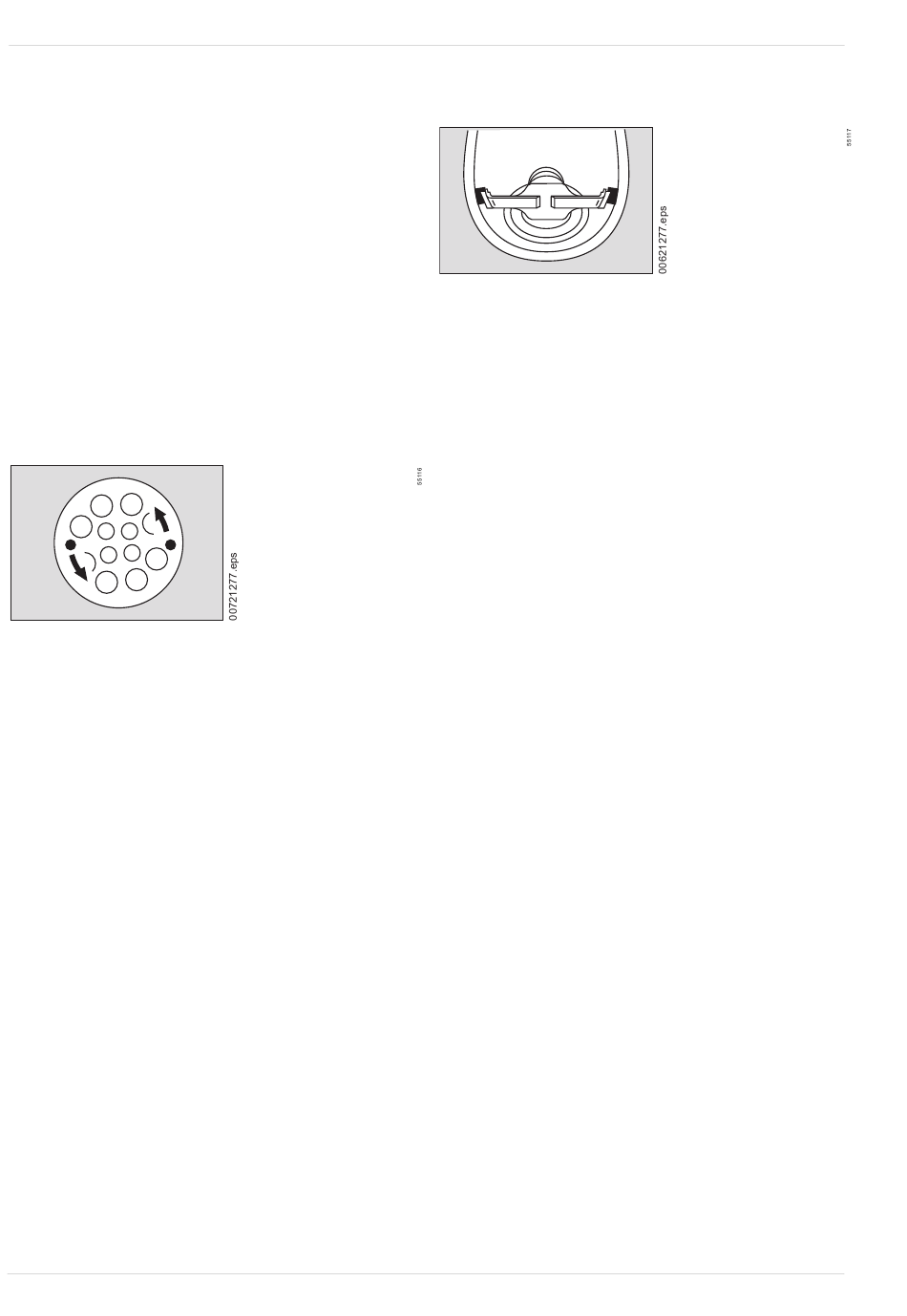

2. Pociągnąć ramię mostka sprężynowego na zewnątrz,
odczepić i zdjąć mostek sprężynowy (patrz rysunek).
3. Wyjąć płytkę zaworu.
4. Płytka i gniazdo zaworu muszą być czyste i
nieuszkodzone, w przeciwnym wypadku należy je
wyczyścić lub wymienić.
5. Włożyć płytkę zaworu.
6. Ustawić sprężynę na środku płytki zaworu, włożyć ramię
mostka sprężynowego i zamocować go z dwoma
ramionami.
7. Nałożyć zatyczkę ochronną zaworu wydechowego.
3.7
Wymiana zaworu wdechowego
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
3.7.1 Maska z przyłączem P
1. Wyciągnąć złączkę wtykową z korpusu maski (patrz
"Wymiana złączki wtykowej", strona 66).
2. Odpiąć starą płytkę zaworu i wpiąć nową.
3. Włożyć złączkę wtykową do korpusu maski (patrz
"Wymiana złączki wtykowej", strona 66).
3.7.2 Maska z przyłączem PE lub RA
1. Wyciągnąć gniazdo zaworu wdechowego z zaworem ze
złączki wtykowej. Nie uszkodzić przy tym złączki
wtykowej.
2. Płytka i gniazdo zaworu muszą być czyste i
nieuszkodzone, w przeciwnym wypadku należy je
wyczyścić lub wymienić.
3. Włożyć gniazdo zaworu wdechowego z zaworem w część
twarzową.
3.7.3 Maska z przyłączem ESA
1. Aby wyjąć gniazdo zaworu, włożyć wypychacz pierścienia
uszczelniającego pod krawędź gniazda zaworu. Nie
uszkodzić przy tym złączki wtykowej. Nie ciągnąć cążkami
za strzemiączka gniazda zaworu.
2. Płytka i gniazdo zaworu muszą być czyste i
nieuszkodzone, w przeciwnym wypadku należy je
wyczyścić lub wymienić.
3. Włożyć gniazdo zaworu wdechowego z zaworem w część
twarzową.
3.8
Wymiana złączki wtykowej
1. Odpiąć maskę wewnętrzną.
2. Podważyć obejmę śrubokrętem i wyciągnąć.
Dokumentacja techniczna
R
|
Panorama NovaPanorama Nova RPCDR 4500
