3.5
Puhekalvon vaihto
1. Irrota sisänaamari.
2. Irrota puhekalvo puhekalvolle tarkoitetulla avaimella ja
poista puhekalvo.
3. Tarkasta puhekalvo ja O-rengas silmämääräisesti ja
vaihda ne tarvittaessa.
4. Metallisella puhekalvolla varustetut kokonaamarit: Aseta
O-rengas ja puhekalvo paikoilleen ja kiinnitä ne sopivalla
kierrerenkaalla.
Muovisella puhekalvolla varustetut kokonaamarit: Asenna
O-rengas ja kierrä muovinen puhekalvo paikalleen.
5. Kiinnitä sisänaamari.
3.6
Uloshengitysventtiilin vaihto
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
3.6.1 RA-liitännällä varustettu kasvo-osa
1. Poista uloshengitysventtiilin kansi.
2. Irrota venttiililevy.
3. Venttiililevyn ja venttiili-istukan on oltava puhtaita ja ehjiä.
Muussa tapauksessa puhdista tai vaihda ne.
4. Irrota venttiililevy.
5. Aseta uloshengitysventtiilin kansi paikalleen.
3.6.2 P-, PE- tai ESA-liitännällä varustettu kasvo-
osa
1. Poista uloshengitysventtiilin kansi.
L
R

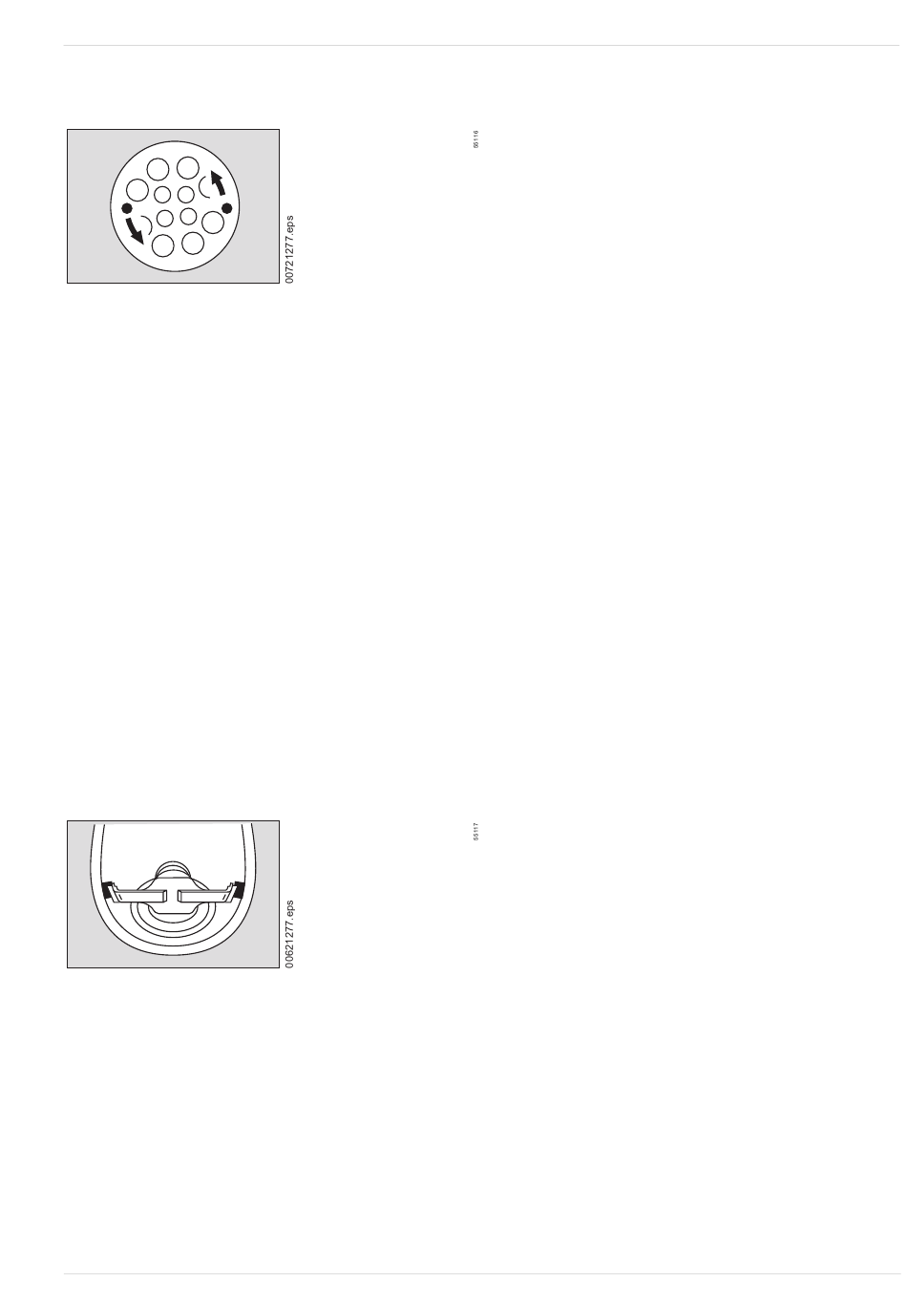

2. Paina jousisillan sankaa sisäänpäin. Irrota ja poista
jousisilta (katso kuva).
3. Irrota venttiililevy.
4. Venttiililevyn ja venttiili-istukan on oltava puhtaita ja ehjiä.
Muussa tapauksessa puhdista tai vaihda ne.
5. Asenna venttiililevy.
6. Aseta jousi venttiililevyn keskelle, asenna jousisillan sanka
paikalleen ja lukitse jousisilta kummallakin sangalla.
7. Aseta uloshengitysventtiilin kansi paikalleen.
Tekninen käsikirja
|
Panorama NovaPanorama Nova RPCDR 4500
3.7
Sisäänhengitysventtiilin vaihto
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
3.7.1 P-liitännällä varustettu kasvo-osa
1. Vedä liitäntäosa ulos kasvo-osan rungosta (katso
"Liitäntäosan vaihto", sivu 45).
2. Irrota vanha ja kiinnitä uusi venttiililevy.
3. Kiinnitä liitäntäosa kasvo-osan runkoon (katso
"Liitäntäosan vaihto", sivu 45).
3.7.2 PE- tai RA-liitännällä varustettu kasvo-osa
1. Irrota sisäänhengitysventtiilin istukka ja venttiili
liitäntäosasta. Varo vaurioittamasta liitäntäosaa.
2. Venttiililevyn ja venttiili-istukan on oltava puhtaita ja ehjiä.
Muussa tapauksessa puhdista tai vaihda ne.
3. Asenna sisäänhengitysventtiilin istukka ja venttiili kasvo-
osaan.
3.7.3 Kasvo-osa, jossa on liitäntä ESA
1. Poista venttiili-istukka asettamalla tiivisterenkaan
irrotusvipu venttiili-istukan reunan alle. Varo
vaurioittamasta liitäntäosaa. Älä vedä pihdeillä venttiili-
istukan ulokkeista.
2. Venttiililevyn ja venttiili-istukan on oltava puhtaita ja ehjiä.
Muussa tapauksessa puhdista tai vaihda ne.
3. Asenna sisäänhengitysventtiilin istukka ja venttiili kasvo-
osaan.
3.8
Liitäntäosan vaihto
1. Irrota sisänaamari.
2. Irrota kiristysvanne ruuvitaltalla.
3. Poista kiristysvanne yhdessä liukurenkaan kanssa.
4. Vedä vanha liitäntäosa pois paikaltaan.
5. Kohdista uusi liitäntäosa keskimerkintään ja aseta
liitäntäosa tiukasti paikalleen.
6. Kohdista ja asenna liukurengas ja uusi kiristysvanne:
Aseta sakarat niin, että kiristysvanne asettuu
mahdollisimman tiukasti paikalleen.
Purista kiristysvanteen nokkaa kokoon pihtien avulla,
kunnes naamarin liitäntä on napakasti paikallaan kasvo-
osan rungossa.
7. Kiinnitä sisänaamari.
3.9
Ikkunalevyn vaihto
1. Metallisella ikkunakehyksellä varustetut kokonaamarit:
Avaa ruuvit (1) pitämällä samalla kuusiomuttereita
paikoillaan.
Muovisella ikkunakehyksellä varustetut kokonaamarit:
Avaa ruuvit.
2. Kasvo-osan ja kypärän yhdistelmä: Poista molemmat
kasvo-osa-kypäräadapterit.
3. Paina ikkunakehystä ruuvitaltalla erilleen liitäntäkohdista
ja vedä kehys tämän jälkeen pois paikaltaan ylä- ja
alakautta.
4. Irrota vanha ikkunalevy kumikehyksestä.
|
fi
Huoltotyöt
45
