3.8 Sustitución del conector del equipo
1. Desabrochar la mascarilla interior.
2. Levantar la abrazadera con un desatornillador.
3. Retirar la abrazadera junto con el anillo deslizante.
4. Sacar el conector del equipo usado.
5. Alinear un conector del equipo nuevo con la marca central
y colocar de acuerdo a la forma.
6. Alinear y montar el anillo deslizante y una abrazadera
nueva: Enganchar el gancho de tal manera que la
abrazadera esté bien tensada.
Presionar la nariz de la abrazadera con ayuda de las
pinzas hasta que la conexión de la máscara esté bien
colocada en el cuerpo de la máscara.
7. Abrochar la mascarilla interior.
3.9 Sustitución del visor
1. Máscaras con marco de sujeción metálico:
Desenroscar los tornillos (1) sujetando al mismo tiempo
las tuercas hexagonales.
Máscaras con marco de sujeción de plástico:
Desenroscar los tornillos.
2. Combinación máscara/casco: Retirar ambos
adaptadores de máscara-casco.
3. Separar el marco de sujeción por los puntos de unión
empleando un destornillador y retirarlo hacia arriba y
hacia abajo.
4. Desabrochar el visor usado del marco de goma.
5. Insertar el visor nuevo, primero en la parte superior y
luego en la parte inferior del marco de goma.
Las marcas centrales en el visor deben coincidir con la
costura en el cuerpo de la máscara.
6. Tirar del marco de goma por la derecha e izquierda sobre
el borde del visor.
7. Humedecer la parte exterior del marco de goma y la parte
interior del marco de sujeción con agua jabonosa.
8. Presionar primero el marco de sujeción superior y,
seguidamente, el inferior.
9. Máscaras con marco de sujeción metálico:
Enroscar los tornillos en las tuercas hexagonales y
apretarlos hasta que la distancia entre los salientes de
sujeción sea de 3 a 0,5 mm.
Máscaras con marco de sujeción de plástico:
Insertar los tornillos y apretarlos hasta que ya no exista
ranura entre el marco de sujeción superior y el inferior.
Manual técnico | Panorama NovaPanorama Nova RPCDR 4500

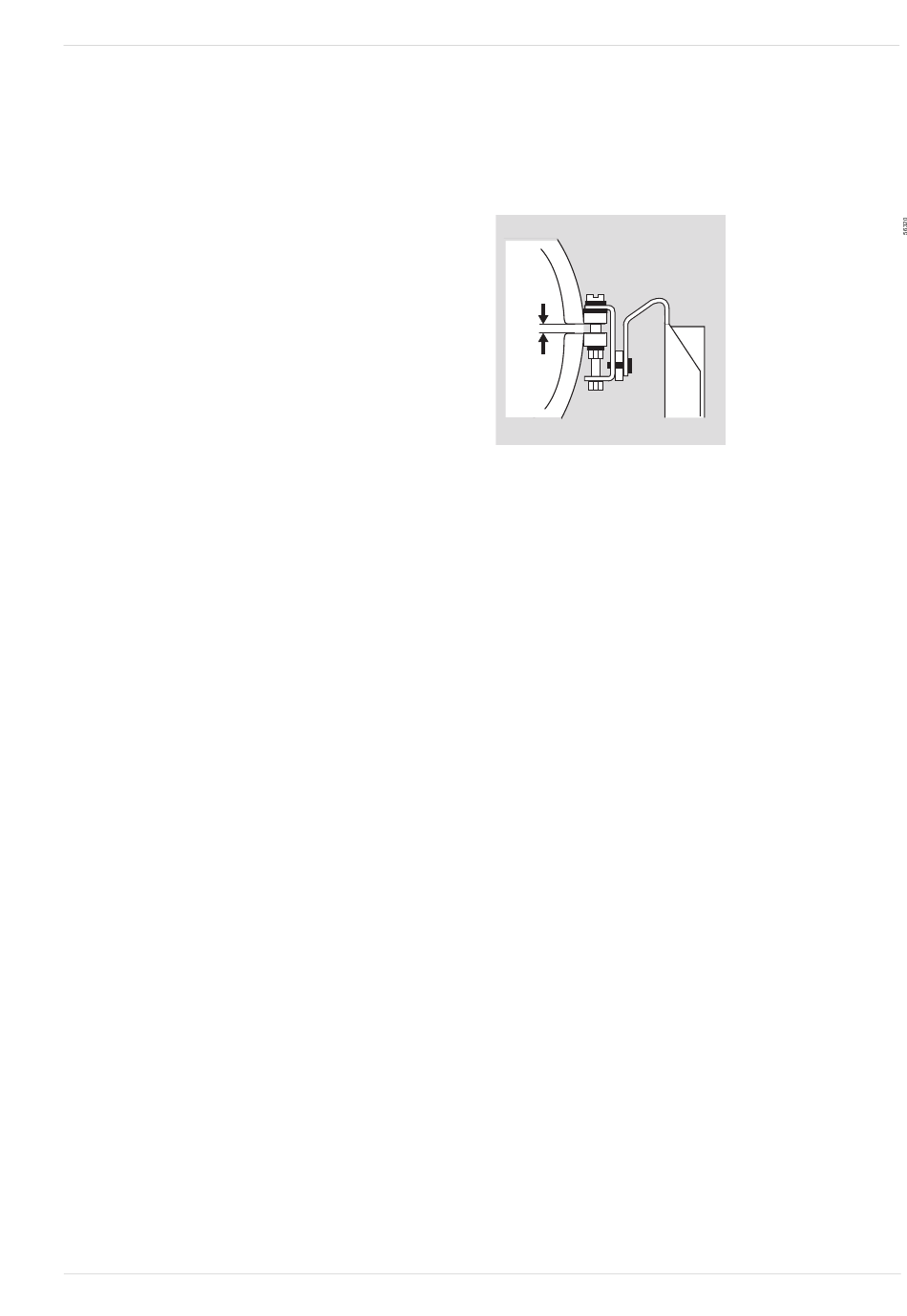

10. Combinación máscara/casco: Prestar atención a que el
eje de giro de los adaptadores de máscara-casco (2) se
encuentre debajo de la división del marco de sujeción.
Atornillar los adaptadores de máscara-casco y el marco
de sujeción con ayuda de los tornillos, las tuercas
hexagonales y las arandelas de plástico (3 en cada lado),
y apretarlos hasta que el espacio (x) entre los salientes de
sujeción sea de 3 a 0,5 mm.
1
x
2
3.10 Sustituir la mascarilla interior
1. Para desabrochar, soltar la mascarilla interior de la ranura
de la membrana fónica completamente.
2. Para abrochar, enganchar la mascarilla interior en la
ranura de la membrana fónica y centrar la marca central.
3.11 Sustitución de la válvula de control
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
1. Extraer los discos de válvula usados hacia el interior.
2. Introducir la espiga de los nuevos discos de válvula desde
el interior en el respectivo orificio y tirar en dirección del
visor hasta que el talón de la espiga sea visible.
Los discos de la válvula deben quedar apoyados
uniformemente en el interior.
3.12 Sustitución del arnés de cabeza
1. Retirar el arnés de cabeza de la lengüeta de la máscara.
2. Ejercer presión sobre el clip del arnés de cabeza en
dirección al visor.
3. Para el montaje colocar el clip en la lengüeta de la
máscara y ejercer presión sobre el cierre.
4. Asegurarse de que el saliente que hay sobre la lengüeta
encaje correctamente en el orificio del clip.
3.13 Sustitución del limpiaparabrisas
(Panorama Nova RP)
1. Sustituir el conjunto completo del visor, incluyendo el
limpiaparabrisas (consulte "Sustitución del visor",
página 23).
