Vedligeholdelsesarbejder
3.4.5 Efter kontrollen
1. Fjern adapteren.
2. Åndedrætstilslutningen tages af prøvehovedet og tørres
om nødvendigt.
3. Sæt beskyttelseskappen til udåndingsventilen på, og lad
den klikke fast.
3.5 Udskiftning af talemembran
1. Knap indermasken ud.
2. Løsn talemembranen med tapnøglen, og tag den ud.
3. Tjek talemembranen og O-ringen visuelt, og udskift dem
om nødvendigt.
4. Helmasker med metal-talemembran: Sæt O-ringen og
talemembranen i, og fastgør med den tilhørende
skruering.
Helmasker med plasttalemembran: Indsæt O-ringen, og
skru plasttalemembranen i.
5. Knap indermasken på.
3.6 Udskiftning af udåndingsventil
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
3.6.1 Maske med RA-tilslutning
1. Tag beskyttelseskappen til udåndingsventilen af.
2. Knap ventilskiven af.
3. Ventilskiven og -sædet skal være rene og ubeskadigede;
rengør og udskift i modsat fald.
4. Knap ventilskiven på.
5. Sæt beskyttelseskappen på udåndingsventilen.
3.6.2 Maske med tilslutning P, PE eller ESA
1. Tag beskyttelseskappen til udåndingsventilen af.
L R

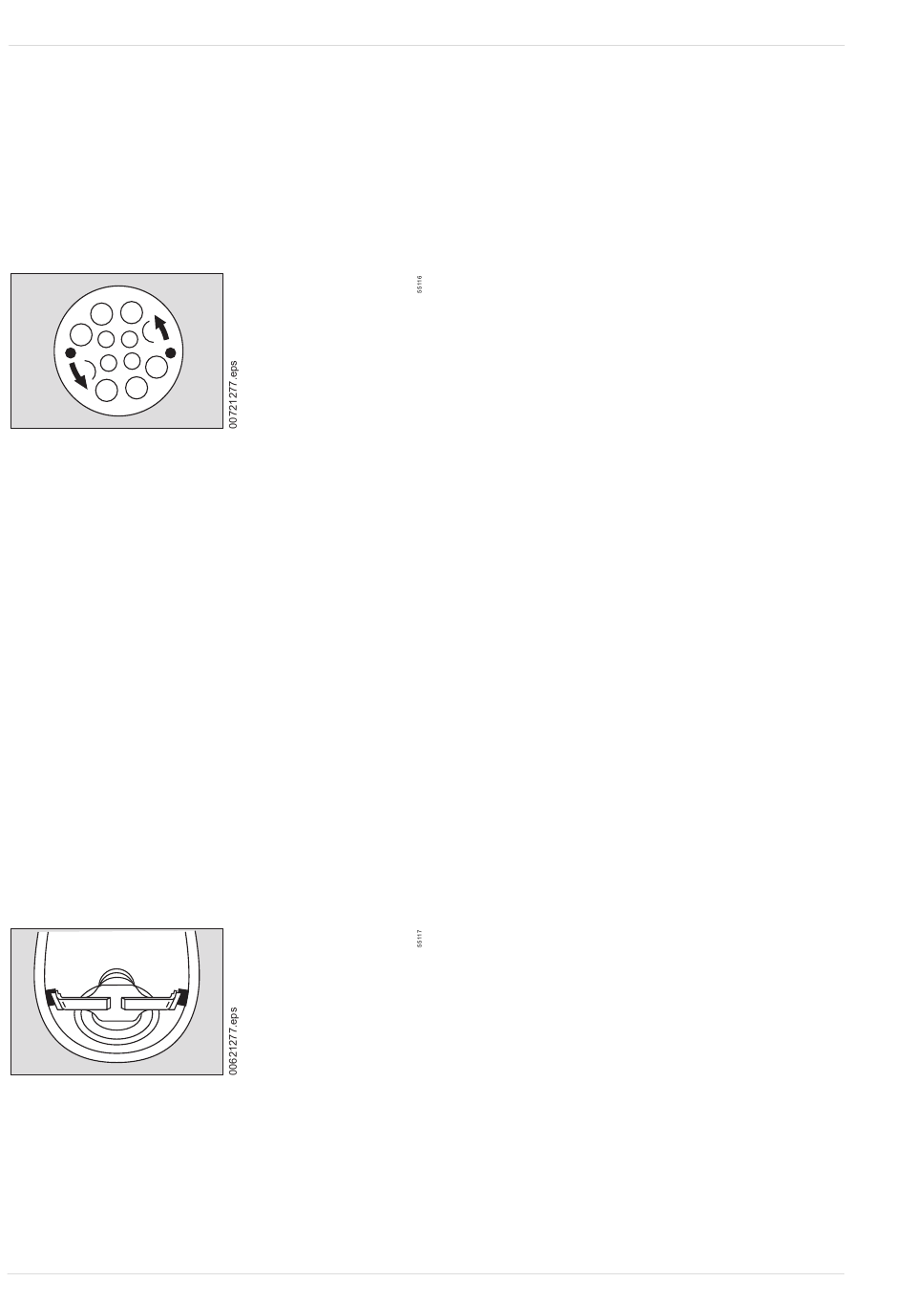

2. Tryk fjederbroens ben indad, hægt den ud, og tag den af
(se illustration).
3. Tag ventilskiven ud.
4. Ventilskiven og -sædet skal være rene og ubeskadigede;
rengør og udskift i modsat fald.
5. Sæt ventilskiven i.
40
6. Sæt fjederen på midten af ventilskiven, sæt fjederbroens
ben i, og lad den gå i hak med begge ben.
7. Sæt beskyttelseskappen på udåndingsventilen.
3.7 Udskiftning af indåndingsventil
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
3.7.1 Maske med P-tilslutning
1. Træk tilslutningsstykket ud af maskelegemet (se
"Udskiftning af tilslutningsstykke", side 40).
2. Knap den gamle ventilskive af og den nye ventilskive på.
3. Indsæt tilslutningsstykket i maskelegemet (se "Udskiftning
af tilslutningsstykke", side 40).
3.7.2 Maske med tilslutning PE eller RA
1. Træk indåndingsventilsædet med ventil af
tilslutningsstykket. Tilslutningsstykket må ikke blive
beskadiget.
2. Ventilskiven og -sædet skal være rene og ubeskadigede;
rengør og udskift i modsat fald.
3. Sæt indåndingsventilsædet med ventil på
åndedrætstilslutningen.
3.7.3 Maske med ESA-tilslutning
1. Sæt en tætningsringudtager under kanten af ventilsædet
for at tage ventilsædet ud. Tilslutningsstykket må ikke
blive beskadiget. Undlad at trække i ventilsædets
skilledele med en tang.
2. Ventilskiven og -sædet skal være rene og ubeskadigede;
rengør og udskift i modsat fald.
3. Sæt indåndingsventilsædet med ventil på
åndedrætstilslutningen.
3.8 Udskiftning af tilslutningsstykke
1. Knap indermasken ud.
2. Vip spændebåndet op med en skruetrækker.
3. Fjern spændebåndet og glideringen.
4. Træk det gamle tilslutningsstykke ud.
5. Juster det nye tilslutningsstykke på midtermarkeringen, og
sæt det i, så det sidder helt ind til.
6. Juster og monter glideringen og et nyt spændebånd: Sæt
krogen i således, at spændebåndet sidder så stramt som
muligt.
Tryk spændebåndets næse sammen med tangen, indtil
masketilslutningen sidder fast i maskelegemet.
7. Knap indermasken på.
