3.8 Substituição do conector
1. Solte a máscara interna.
2. Abra a abraçadeira usando uma chave de fenda como
alavanca.
3. Remova a abraçadeira junto com o anel deslizante.
4. Remova o conector antigo.
5. Alinhe o conector novo com a marcação central e o insira
com um ajuste positivo.
6. Alinhe e monte um novo anel deslizante e uma nova
abraçadeira: Prenda o gancho de modo que a
abraçadeira fique o mais apertada possível.
Pressione o ressalto da abraçadeira com o alicate até que
o conector da máscara esteja firmemente assentado no
corpo da máscara.
7. Fixe a máscara interna.
3.9 Substituição da viseira
1. Máscaras faciais com armação de metal:
Desaperte os parafusos (1) enquanto segura as porcas
sextavadas.
Máscaras faciais com armação de plástico:
Desaperte os parafusos.
2. Combinação de máscara-capacete: Retire ambos os
adaptadores de máscara-capacete.
3. Pressione a armação nos pontos de conexão com uma
chave de fenda e, em seguida, retire puxando para cima e
para baixo.
4. Solte a viseira antiga da borracha de vedação.
5. Insira a nova viseira primeiro na parte superior e, em
seguida, na parte inferior da borracha de vedação.
As marcas de centro na viseira devem coincidir com a
sutura no corpo da máscara.
6. Puxe a borracha de vedação para a direita e para a
esquerda sobre a borda da viseira.
7. Umedeça o exterior da borracha de vedação e o interior
da armação com água com sabão.
8. Primeiro, pressione a parte superior e, em seguida, a
parte inferior da armação.
9. Máscaras faciais com armação de metal:
Aparafuse os parafusos nas porcas sextavadas e aperte-
-os até que a distância entre os cames de aperto esteja
entre 3 a 0,5 mm.
Máscaras faciais com armação de plástico:
Coloque e aperte bem os parafusos até que não haja
mais nenhuma folga entre a armação superior e a
armação inferior.
Manual técnico | Panorama NovaPanorama Nova RPCDR 4500

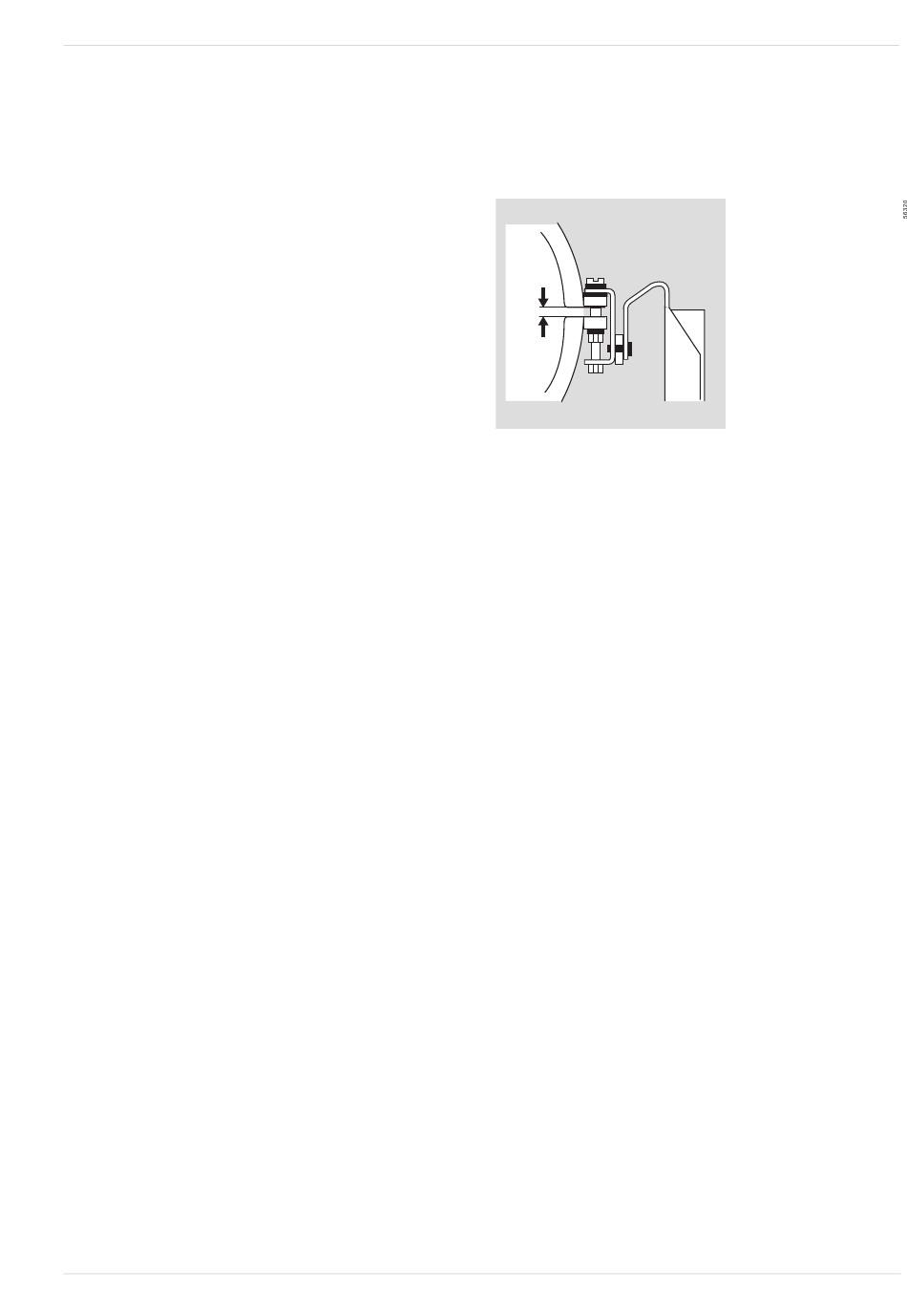

10. Combinação de máscara-capacete: Certifique-se que o
eixo de rotação do adaptador de máscara-capacete (2)
está por debaixo da divisão da armação. Aparafuse o
adaptador de máscara-capacete e a armação com os
parafusos e as porcas sextavadas, bem como com
3 anilhas de plástico cada e aperte até que a distância (x)
entre os cames de aperto esteja entre 3 a 0,5 mm.
1
x
2
3.10 Substituição da máscara interna
1. Para desprender, solte a máscara interna da toda a
extensão da ranhura da membrana de comunicação.
2. Para prender, coloque a máscara interna em toda a
extensão da ranhura da membrana de comunicação e
centralize a marcação central.
3.11 Substituição das válvulas de controle
(Panorama Nova P/PE/ESA/RA,
CDR 4500)
1. Retire os discos da válvula antigos puxando-os para
dentro.
2. Insira o pino dos novos discos da válvula no orifício a
partir do interior e puxe na direção da viseira até que o
rebaixo do pino fique visível.
Os discos da válvula devem se encaixar de forma
uniforme no interior.
3.12 Substituição do arnês de cabeça
1. Gire o arnês de cabeça afastando-o da aba da máscara.
2. Pressione a presilha do arnês de cabeça na direção da
viseira.
3. Para montar, coloque a presilha na aba da máscara e
pressione o fecho.
4. Certifique-se de que o ressalto na aba esteja inserido
corretamente no orifício da presilha.
3.13 Substituição do limpador de viseira
(Panorama Nova RP)
1. Substitua o conjunto completo da viseira, incluindo
limpadores de viseira (ver "Substituição da viseira",
página 35).
