fr
|
Travaux de maintenance
3.4.4 Contrôle de la pression d'ouverture de la
soupape expiratoire (Panorama Nova
P/PE/ESA)
La pression d'ouverture minimale doit être de 4,2 mbar pour
un débit constant de 10 L/min. Si cette pression d'ouverture
n'est pas atteinte, tourner le disque de soupape afin d'enlever
les particules de poussière ou autres situées entre la cavité et
le disque de soupape. Recommencer alors le contrôle.
Si la pression d'ouverture n'est toujours pas atteinte,
remplacer le ressort et recommencer le contrôle.
3.4.5 Après le contrôle
1. Retirer l'adaptateur.
2. Enlever la pièce faciale de la tête de contrôle et la sécher
au besoin.
3. Poser et enclencher le capuchon de protection de la
soupape.
3.5
Remplacement de la membrane
phonique
1. Désassembler le masque intérieur.
2. Dégager la membrane phonique avec une clé de
membrane phonique et la retirer.
3. Contrôler visuellement la membrane phonique et le joint
torique et, le cas échéant, les remplacer.
4. Masques complets avec membrane phonique en métal :
insérer le joint torique et la membrane phonique, puis les
fixer avec la bague filetée correspondante.
Masques complets avec membrane phonique en
plastique : Placer le joint torique et visser la membrane
phonique en plastique.
5. Assembler le masque intérieur.
3.6
Remplacement de la soupape
expiratoire (Panorama Nova
P/PE/ESA/RA, CDR 4500)
3.6.1 Masque avec raccord RA
1. Retirer le capuchon de protection de la soupape
expiratoire.
2. Désassembler le disque de soupape.
3. Le disque et le siège de la soupape doivent être propres et
en bon état, sinon les nettoyer ou les remplacer.
4. Assembler le disque de soupape.
5. Mettre le capuchon de protection de la soupape
expiratoire.
16
3.6.2 Masque avec raccord P, PE ou ESA
1. Retirer le capuchon de protection de la soupape
expiratoire.
L

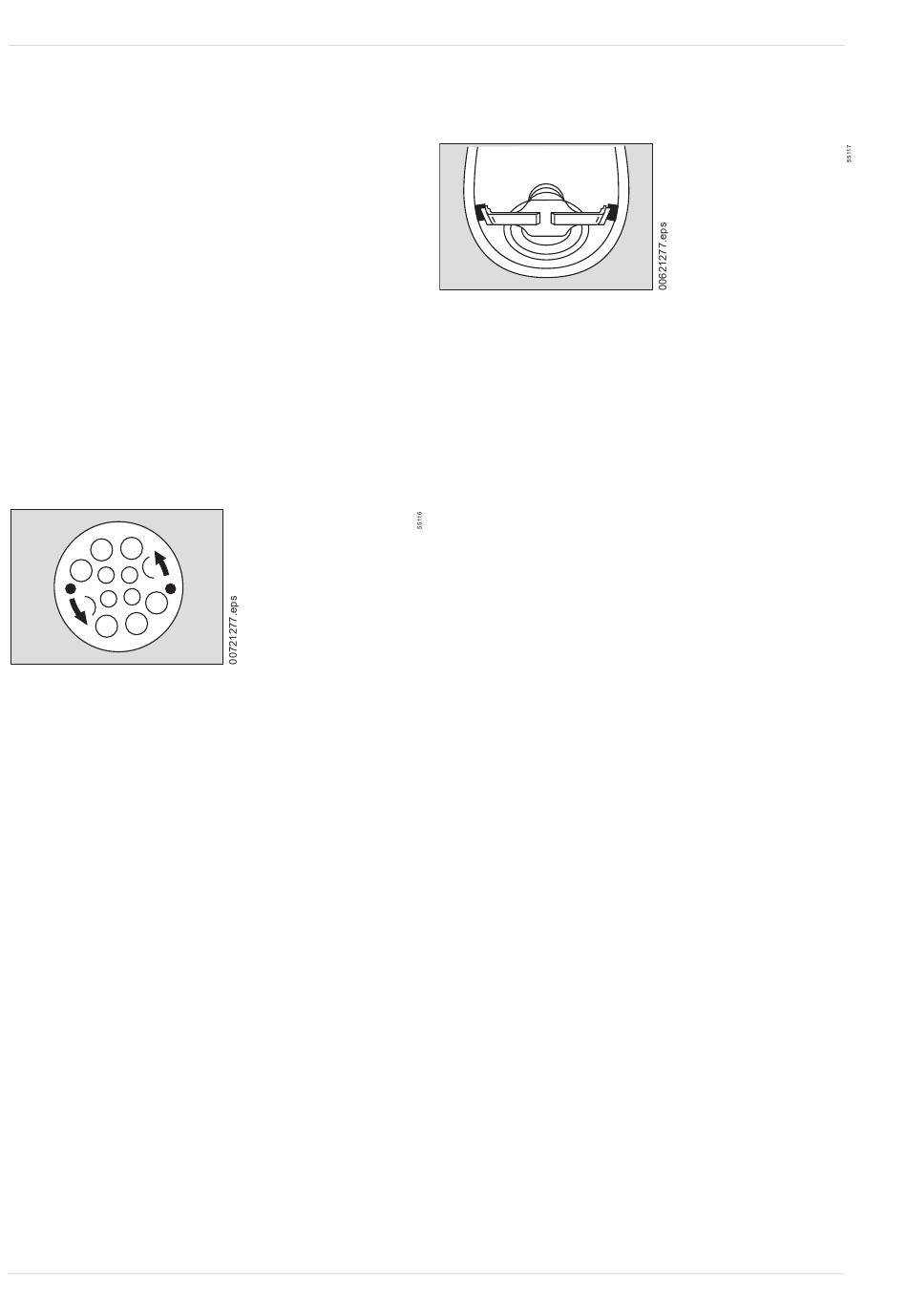

2. Tirer la barre du pont vers l'intérieur, la dégager et retirer
celui-ci (voir figure).
3. Retirer le disque de soupape.
4. Le disque et le siège de la soupape doivent être propres et
en bon état, sinon les nettoyer ou les remplacer.
5. Mettre en place le disque de soupape.
6. Placer le ressort au milieu du disque de soupape, insérer
la barre du pont et enclencher à l'aide des deux barres.
7. Mettre le capuchon de protection de la soupape
expiratoire.
3.7
Remplacement de la soupape
inspiratoire (Panorama Nova
P/PE/ESA/RA, CDR 4500)
3.7.1 Masque avec raccord P
1. Retirer la pièce de raccordement de la jupe de masque
(Voir "Remplacement de la pièce de raccordement",
page 17).
2. Désassembler l'ancien disque de soupape et assembler le
nouveau disque de soupape.
3. Insérer la pièce de raccordement dans la jupe de masque
(Voir "Remplacement de la pièce de raccordement",
page 17).
3.7.2 Masque avec raccord PE ou RA
1. Retirer le siège de soupape inspiratoire avec la valve de la
pièce de raccordement. Ne pas endommager la pièce de
raccordement au cours de cette étape.
2. Le disque et le siège de la soupape doivent être propres et
en bon état, sinon les nettoyer ou les remplacer.
3. Insérer le siège de soupape inspiratoire avec la valve
dans la pièce faciale.
3.7.3 Masque avec raccord ESA
1. Pour retirer le siège de soupape, placer un dispositif de
tirage des bagues d'étanchéité sous le bord du siège de
soupape. Ne pas endommager la pièce de raccordement
au cours de cette étape. Ne pas tirer avec une pince sur
les tiges du siège de soupape.
2. Le disque et le siège de la soupape doivent être propres et
en bon état, sinon les nettoyer ou les remplacer.
3. Insérer le siège de soupape inspiratoire avec la valve
dans la pièce faciale.
Manuel technique
|
Panorama NovaPanorama Nova RPCDR 4500
