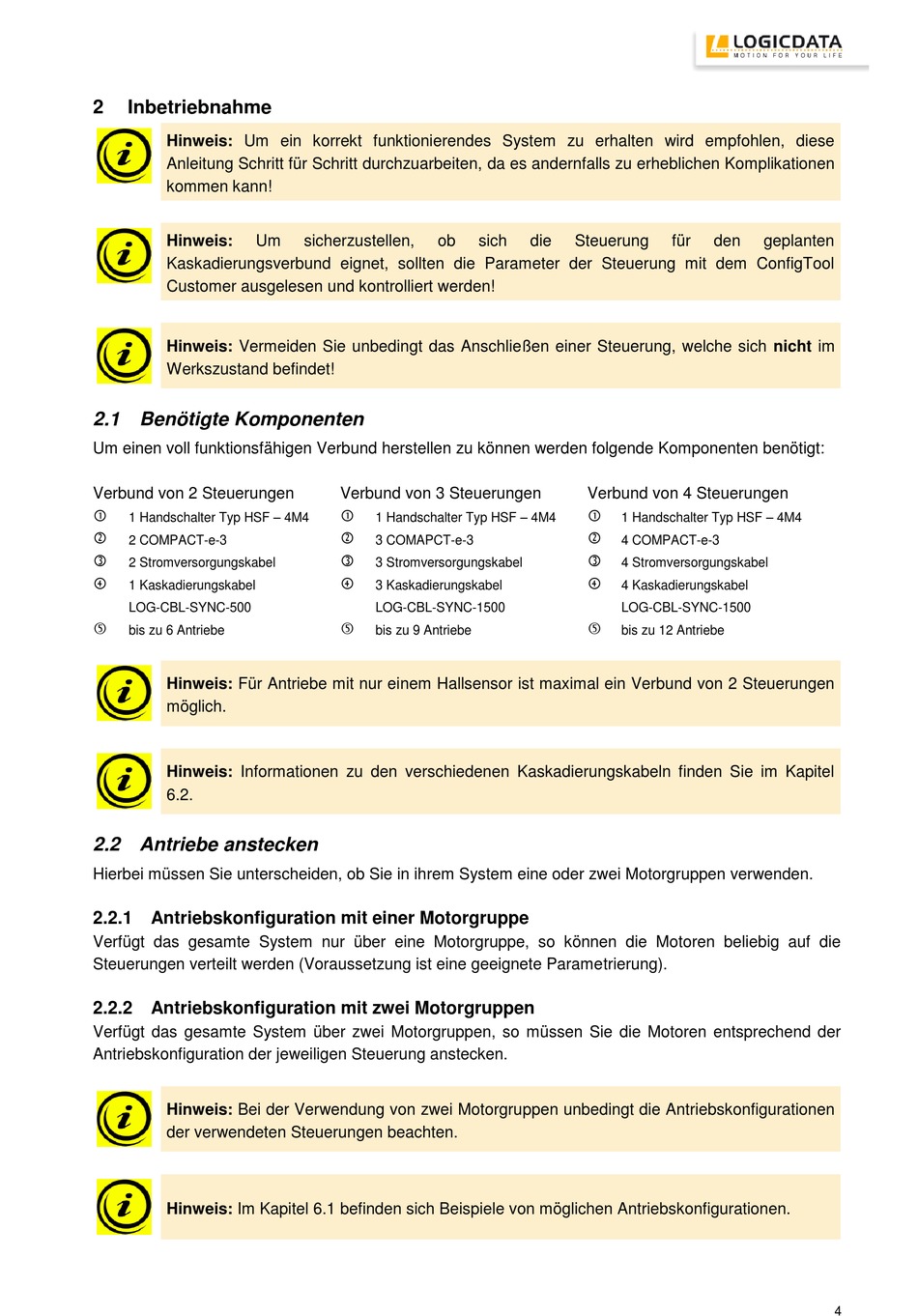

Inbetriebnahme

Hinweis: Um ein korrekt funktionierendes System zu erhalten wird empfohlen, diese
Anleitung Schritt für Schritt durchzuarbeiten, da es andernfalls zu erheblichen Komplikationen
kommen kann!
Hinweis: Um
Kaskadierungsverbund eignet, sollten die Parameter der Steuerung mit dem ConfigTool
Customer ausgelesen und kontrolliert werden!
Hinweis: Vermeiden Sie unbedingt das Anschließen einer Steuerung, welche sich nicht im
Werkszustand befindet!
2.1 Benötigte Komponenten
Um einen voll funktionsfähigen Verbund herstellen zu können werden folgende Komponenten benötigt:
Verbund von 2 Steuerungen

1 Handschalter Typ HSF – 4M4

2 COMPACT-e-3

2 Stromversorgungskabel

1 Kaskadierungskabel
LOG-CBL-SYNC-500

bis zu 6 Antriebe
Hinweis: Für Antriebe mit nur einem Hallsensor ist maximal ein Verbund von 2 Steuerungen
möglich.
Hinweis: Informationen zu den verschiedenen Kaskadierungskabeln finden Sie im Kapitel
6.2.

2.2 Antriebe anstecken

Hierbei müssen Sie unterscheiden, ob Sie in ihrem System eine oder zwei Motorgruppen verwenden.

2.2.1 Antriebskonfiguration mit einer Motorgruppe

Verfügt das gesamte System nur über eine Motorgruppe, so können die Motoren beliebig auf die
Steuerungen verteilt werden (Voraussetzung ist eine geeignete Parametrierung).

2.2.2 Antriebskonfiguration mit zwei Motorgruppen

Verfügt das gesamte System über zwei Motorgruppen, so müssen Sie die Motoren entsprechend der
Antriebskonfiguration der jeweiligen Steuerung anstecken.
Hinweis: Bei der Verwendung von zwei Motorgruppen unbedingt die Antriebskonfigurationen
der verwendeten Steuerungen beachten.
Hinweis: Im Kapitel 6.1 befinden sich Beispiele von möglichen Antriebskonfigurationen.
sicherzustellen, ob
Verbund von 3 Steuerungen

1 Handschalter Typ HSF – 4M4

3 COMAPCT-e-3

3 Stromversorgungskabel

3 Kaskadierungskabel
LOG-CBL-SYNC-1500

bis zu 9 Antriebe
sich die Steuerung
Verbund von 4 Steuerungen

1 Handschalter Typ HSF – 4M4

4 COMPACT-e-3

4 Stromversorgungskabel

4 Kaskadierungskabel
LOG-CBL-SYNC-1500

bis zu 12 Antriebe
für den geplanten
