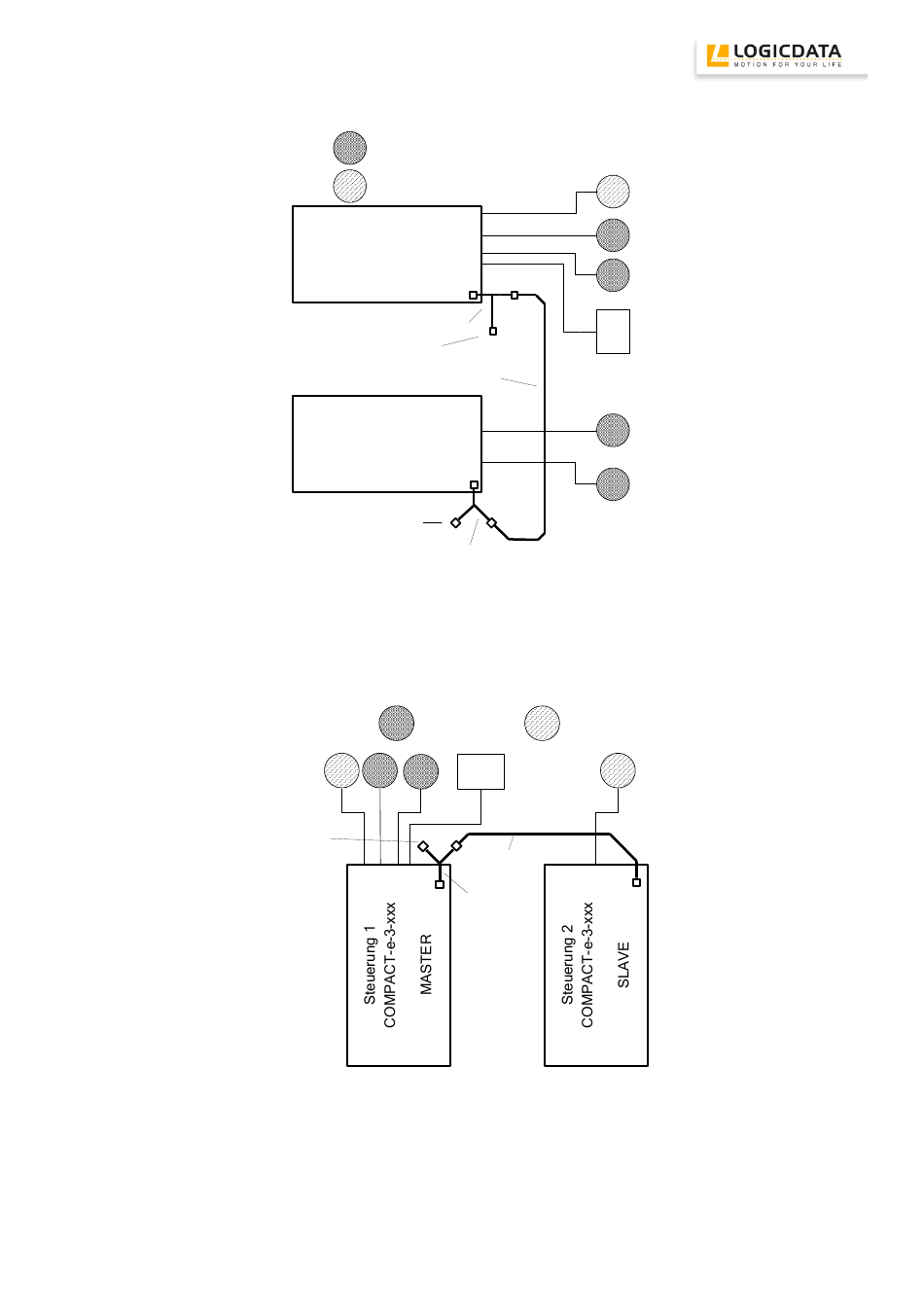

Verbund mit 4 Motoren in der ersten und einem Motor in der zweiten Motorgruppe
Abbildung 11: Verbund mit 4 Motoren in der ersten und einem Motor in der zweiten Motorgruppe,
Verbund mit 2 Motoren in der ersten und 2 Motoren in der zweiten Motorgruppe
Anschluss für
Sicherheitssensor 1
(optional)
Abbildung 12: Verbund mit 2 Motoren in der ersten und 2 Motoren in der zweiten Motorgruppe,
M Motorgruppe 1
Motorgruppe 2
M
Steuerung 1
COMPACT-e-3-xxx
MASTER
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
Anschluss für
Sicherheitssensor 1
(optional)
Verbindungskabel
LOG-CBL-SYNC-500
Steuerung 2
COMPACT-e-3-xxx
SLAVE
Anschluss für
Sicherheitssensor 2
(optional)
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
optional mit externen Sensoren
M Motorgruppe 1
Hand-
M3 M2
M1
schalter
Verbindungskabel
LOG-CBL-SYNC-500
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
optional mit externen Sensoren
M3
M2
M1
Hand-
schalter
M2
M1
Motorgruppe 2
M
M1
