Bedienungsanleitung
CBX-1 / CBX-2

3. Inbetriebnahme

Zur Inbetriebnahme gehören jene Tätigkeiten, die erforderlich sind, damit ein
höhenverstellbarer Tisch mit Hilfe der Steuerung CBX höhenverstellt werden kann.
Voraussetzungen für die Inbetriebnahme sind:
• die Steuerung CBX ist montiert (wie in Kapitel 2 erklärt)
• der Tisch muss für die Höhenverstellung vorbereitet sein
Gefahr: Die Inbetriebnahme der Steuerung darf nur durch kundiges
Fachpersonal erfolgen!

3.1 Schnittstellen an CBX

Die Steuerung CBX (CBX-2 kann 2 Antriebe ansteuern) ist mit folgenden
Schnittstellen ausgestattet:

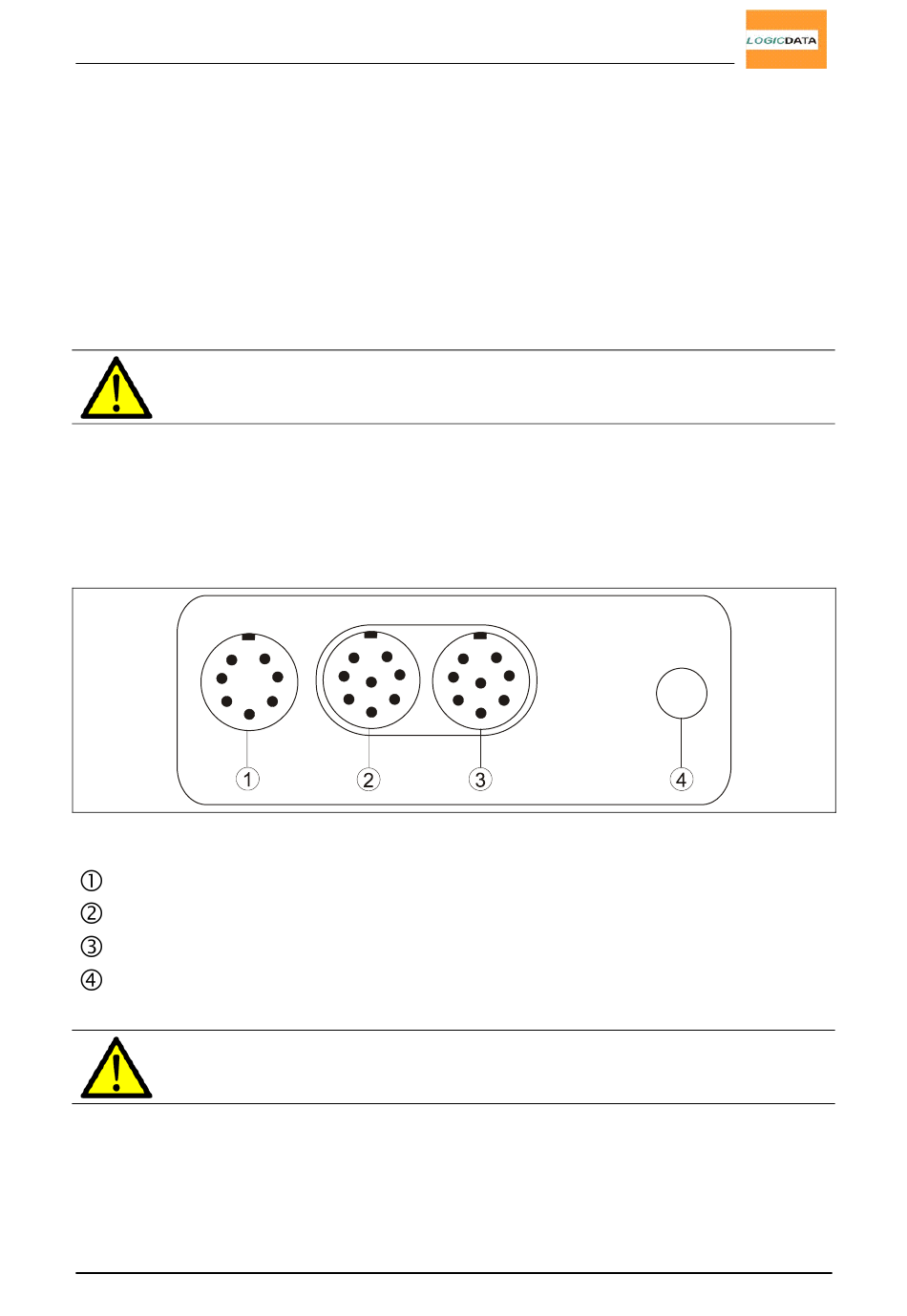

Abb.3 - Schnittstellen
Schnittstelle für Handschalter (HS)
Schnittstelle zur Ansteuerung Antrieb 1 (M1)
Schnittstelle zur Ansteuerung Antrieb 2 (M2)
Netzspannungsversorgung
Hinweis: Eine Quetschschutzleiste kann nur mit Hilfe eines
zusätzlichen Modules angeschlossen werden!
Seite 10/29
