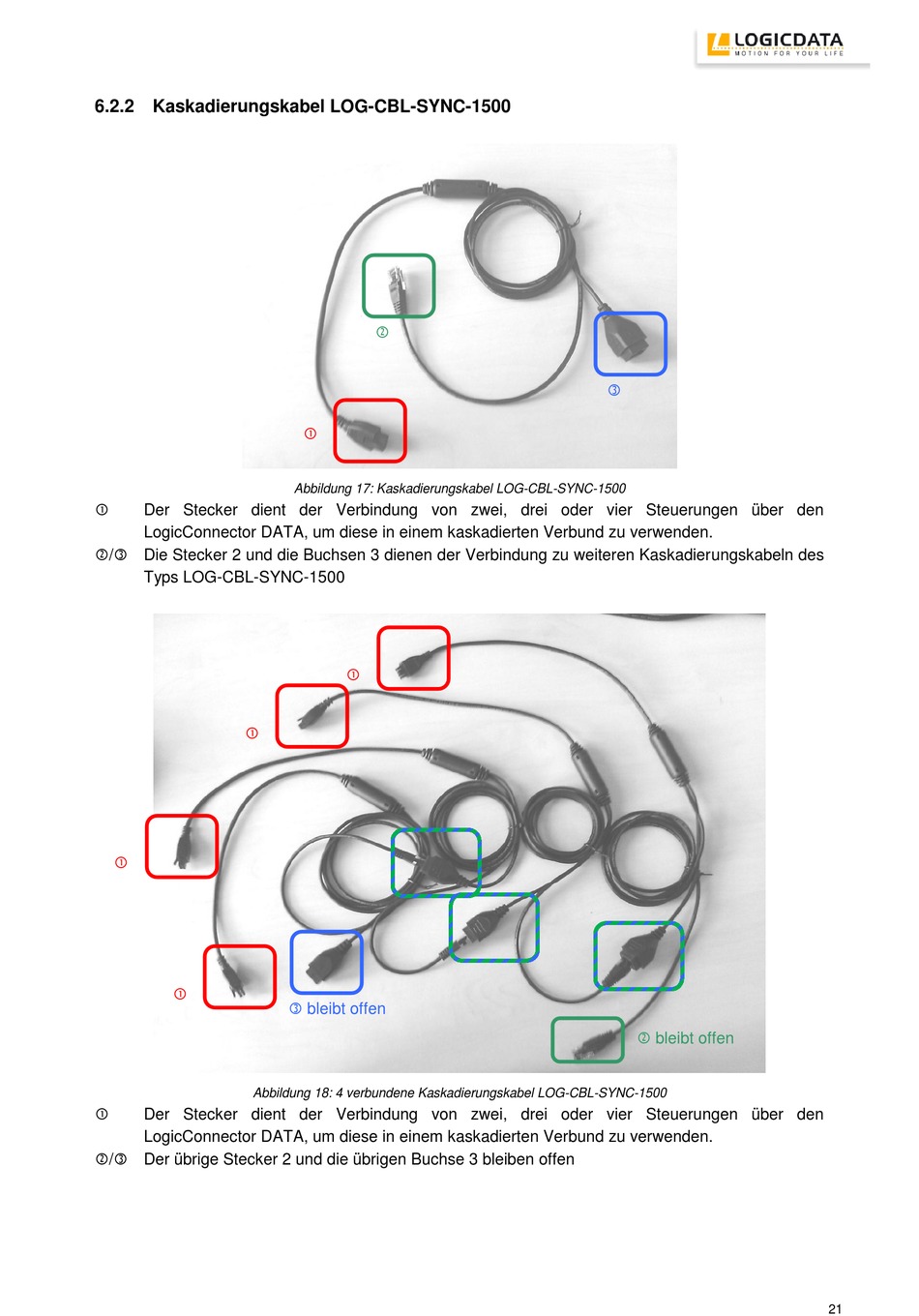

6.2.2 Kaskadierungskabel LOG-CBL-SYNC-1500


Der Stecker dient der Verbindung von zwei, drei oder vier Steuerungen über den
LogicConnector DATA, um diese in einem kaskadierten Verbund zu verwenden.
/ Die Stecker 2 und die Buchsen 3 dienen der Verbindung zu weiteren Kaskadierungskabeln des
Typs LOG-CBL-SYNC-1500



Abbildung 18: 4 verbundene Kaskadierungskabel LOG-CBL-SYNC-1500

Der Stecker dient der Verbindung von zwei, drei oder vier Steuerungen über den
LogicConnector DATA, um diese in einem kaskadierten Verbund zu verwenden.
/ Der übrige Stecker 2 und die übrigen Buchse 3 bleiben offen


Abbildung 17: Kaskadierungskabel LOG-CBL-SYNC-1500

 bleibt offen

 bleibt offen
21
