Verbund mit 8 Motoren in der ersten und 4 Motoren in der zweiten Motorgruppe
Verbindungskabel
LOG-CBL-SYNC-1500
Steuerung 4
COMPACT-e-3-xxx
SLAVE
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
Anschluss für
Sicherheitssensor 4
(optional)
Steuerung 3
COMPACT-e-3-xxx
SLAVE
Anschluss für
Sicherheitssensor 3
(optional)
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)

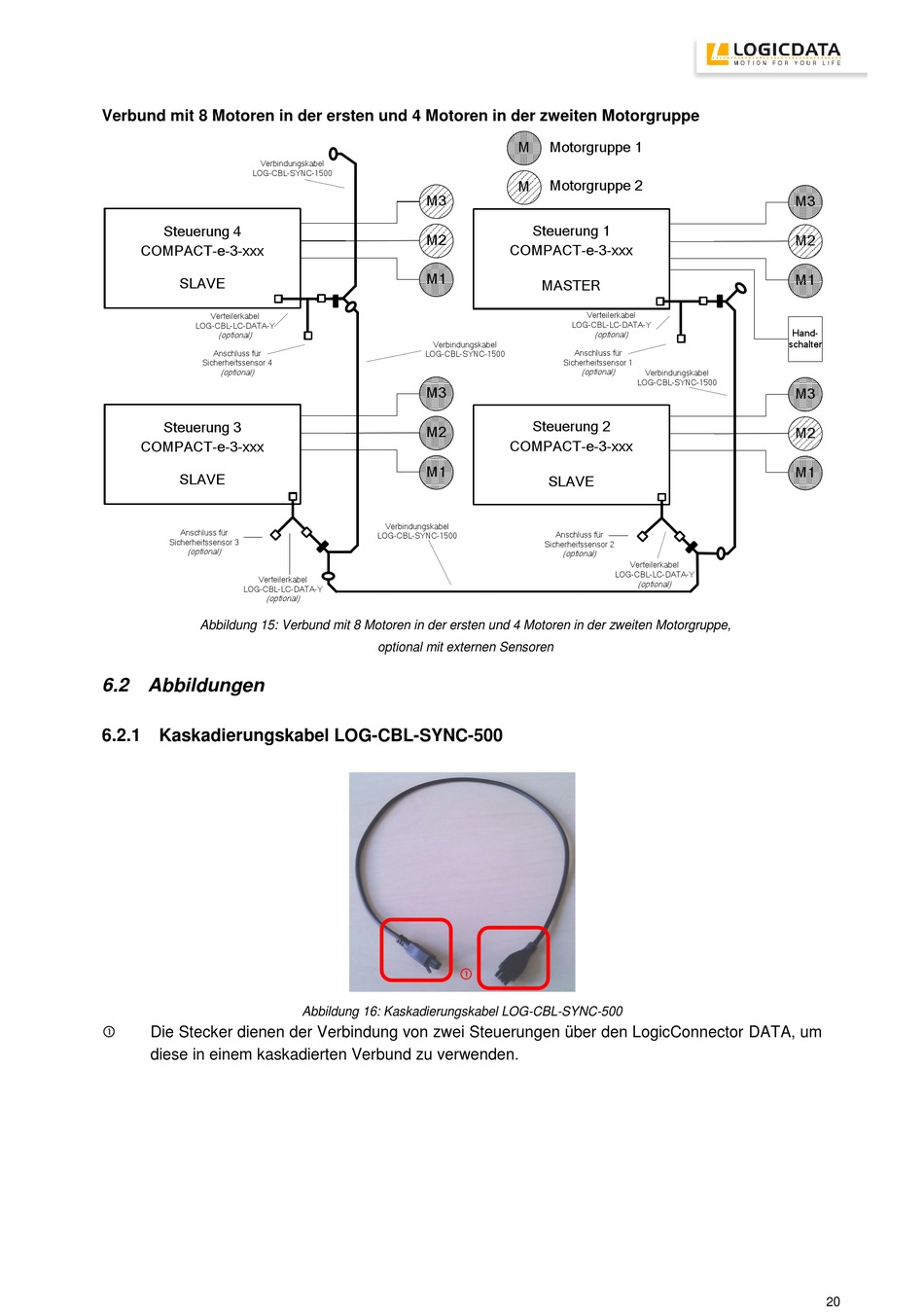

Abbildung 15: Verbund mit 8 Motoren in der ersten und 4 Motoren in der zweiten Motorgruppe,

6.2 Abbildungen

6.2.1 Kaskadierungskabel LOG-CBL-SYNC-500


Die Stecker dienen der Verbindung von zwei Steuerungen über den LogicConnector DATA, um
diese in einem kaskadierten Verbund zu verwenden.
M3
M2
M1
Verbindungskabel
LOG-CBL-SYNC-1500
M3
M2
M1
Verbindungskabel
LOG-CBL-SYNC-1500
optional mit externen Sensoren

Abbildung 16: Kaskadierungskabel LOG-CBL-SYNC-500
M Motorgruppe 1
Motorgruppe 2
M
Steuerung 1
COMPACT-e-3-xxx
MASTER
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
Anschluss für
Sicherheitssensor 1
(optional)
Verbindungskabel
LOG-CBL-SYNC-1500
Steuerung 2
COMPACT-e-3-xxx
SLAVE
Anschluss für
Sicherheitssensor 2
(optional)
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
M3
M2
M1
Hand-
schalter
M3
M2
M1
