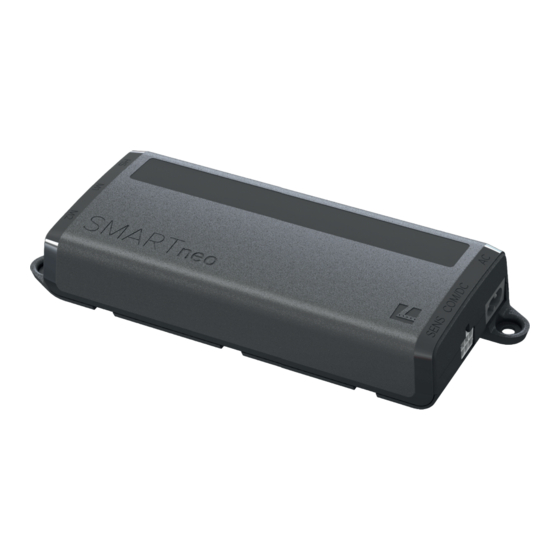

LOGICDATA SMARTneo Handbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für LOGICDATA SMARTneo
Inhaltszusammenfassung für LOGICDATA SMARTneo

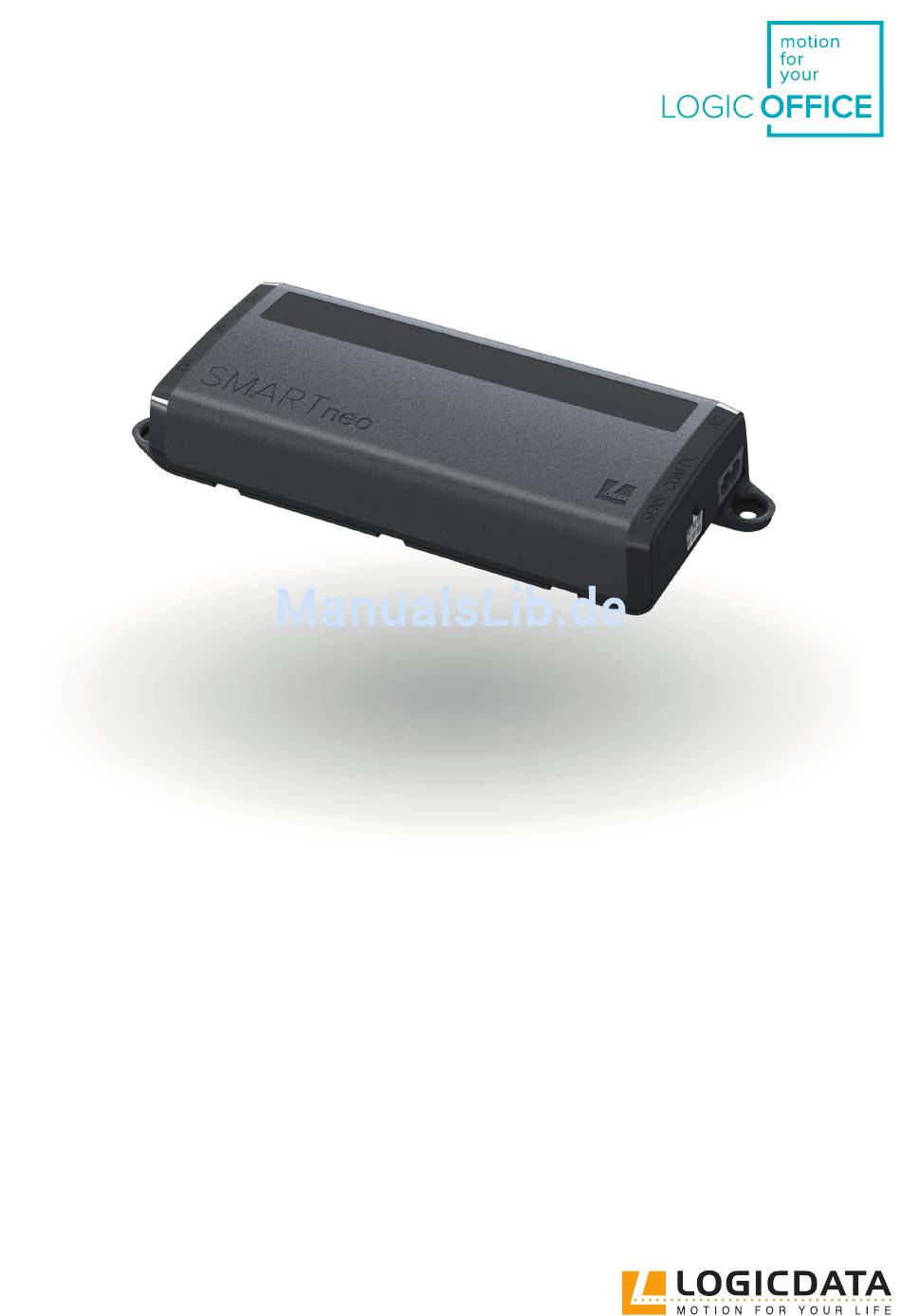

- Seite 1 HANDBUCH Dokument Version 1.0/Dezember 2017 SMARTneo...
-
Seite 2: Inhaltsverzeichnis
HANDBUCH SMARTneo // SEITE 2 INHALT Vorwort Copyright Lizenzgebührenfreie Bild- und Textnutzung Warenzeichen Verwendete Symbole und Signalwörter Sicherheit Allgemeine Sicherheitsbestimmungen und Verpflichtungen Restgefahren Befähigte Personen Haftung Produkt Beschreibung Bestimmungsgemäße Verwendung Lieferumfang Auspacken Montage Inbetriebnahme Antriebe anstecken Handschalter anstecken Kaskadierung Stromversorgung anstecken... - Seite 3 HANDBUCH SMARTneo // SEITE 3 Bedienung Tischhöhe verstellen Memoryposition speichern Memoryposition ansteuern Manueller Reset Höhenanzeige korrigieren 10 Softwareabhängige Funktionen 10.1 Langsame Fahrgeschwindigkeitsbereiche 10.2 Sicherheitsbereich 10.3 Container-Stop- und Shelf-Stop-Positionen 10.4 Plug Detection 10.5 Auto Detect Number of Drives 10.6 Erkennung von SLIMdrive Antrieben 10.7 Einschaltdauerüberwachung...
-
Seite 4: Vorwort
– verkauft, auf digitalem Wege publiziert oder sublizenziert werden. Auch eine Übertragung die- ser Lizenz an Dritte ohne Genehmigung von LOGICDATA ist ausgeschlossen. Das vollständige Eigentum und Copyright an den Texten und Grafiken verbleibt bei LOGICDATA. Texte und Grafiken werden im aktu- ellen Zustand angeboten, ohne Gewährleistung oder Zusagen irgendeiner Art. -
Seite 5: Warenzeichen
Informationen über urheberrechtlich oder sonst geschütztes Know-how von LOGICDATA oder Drit- ten enthalten. In allen Fällen verbleiben sämtliche Rechte ausschließlich beim jeweiligen Rechteinhaber. LOGICDATA® ist eine eingetragene Marke der LOGICDATA Electronic und Software GmbH in den USA, der Europäischen Union und anderen Ländern. -
Seite 6: Sicherheit
• Es ist verboten, jegliche Schutz-, Sicherheits- oder Überwachungseinrichtung zu entfernen, zu ändern, zu überbrücken oder zu umgehen. • Es ist verboten, das Produkt ohne schriftliche Freigabe von LOGICDATA umzubauen oder zu verändern. • Bei Störungen oder Schäden muss das Produkt umgehend ersetzt werden. - Seite 7 HANDBUCH SMARTneo // SEITE 7 Die Komponenten dürfen auf keinen Fall verändert oder GEFAHR umgebaut werden. Beim Verändern der Tischplattenposition besteht Quetsch- gefahr. Achten Sie daher grundsätzlich darauf, dass sich keine GEFAHR Gegenstände oder Personen im Gefahrenbereich befinden und nicht in den Gefahrenbereich gegriffen wird.
- Seite 8 Das Betreiben der Motorsteuerung mit einem beschädigten Stromversorgungskabel ist verboten! Das Anschließen von selbstgebauten Produkten an die Motor- steuerung ist untersagt! Nur für LOGICDATA Motorsteuerungen GEFAHR geeignete Komponenten verwenden, da es sonst zu Beschädi- gung oder Zerstörung des Gerätes kommen kann! Vor dem An- und Ausstecken von Handschaltern müssen Sie...
- Seite 9 Für die Benutzung der Doppelklick-Funktion müssen Sie eine neue Bewertung der höheren Sicherheitsanforderungen nach EN 60335-1 durchführen, welche von diesem Produkt nicht erfüllt werden können. LOGICDATA haftet nicht für Verletzungen oder Schäden, welche durch Aktivierung der Doppelklick-Funktion entstehen können. Achten Sie darauf, dass die laut Tischhersteller angegebene GEFAHR maximale Belastung des Tisches nicht überschritten werden darf.
-
Seite 10: Befähigte Personen
Verantwortlich für die LOGICDATA-Produkte in der spezifischen Anwendung und die Einhaltung der ent- sprechenden Richtlinien, Normen und Gesetze ist der Hersteller der höhenverstellbaren Tische, in welche die Produkte von LOGICDATA eingebaut werden. LOGICDATA haftet nicht für Schäden, die direkt oder indirekt auf die Lieferung, Leistung oder Nutzung dieses Dokuments zurückzuführen sind. -
Seite 11: Produkt
HANDBUCH SMARTneo // SEITE 11 3 PRODUKT 3.1 BESCHREIBUNG SMARTneo ist eine Motorsteuerung für elektrisch höhenverstellbare Schreibtische. Die Steuerung existiert in vier Varianten: SMARTneo-2-YYY-EU • Für das europäische Stromnetz ausgelegt. • Doppelklick-Funktion ist in Europa nicht zulässig. • Zwei Motoren können mit einer Steuerung angesteuert werden. - Seite 12 Das mechatronische Gesamtsystem für die Höhenverstellung besteht aus folgenden Produkten: Einmotoriger Tisch • 1 Steuerung SMARTneo • 1 Aktuatoren, z. B.: SLIMdrive-500, SLIMdrive-660s • 1 Handschalter z. B.: TOUCHfx, HSF oder einen anderen LOGICDATA Handschalter, LOGIClink • 1 Netzkabel mit zweipoligem Anschluss C8 Zweimotoriger Tisch • 1 Steuerung SMARTneo •...
-
Seite 13: Bestimmungsgemäße Verwendung
• Es dürfen nur von LOGICDATA freigegebene Systemkomponenten verwendet werden 3.2 BESTIMMUNGSGEMÄSSE VERWENDUNG SMARTneo ist ein elektrisches Gerät für den Hausgebrauch. Es darf nur in trockenen Innenräumen und gemäß der Produktbeschreibung verwendet werden. Der Aufstellungsort muss eben, erschütterungsfrei und frei von Verunreinigungen sein. Es ist sicherzustellen, dass am Aufstellungsort keine außerordentli- che Belastung durch Staub beziehungsweise giftige oder ätzende Gase und Dämpfe oder durch unzulässige... -
Seite 14: Montage
3. Überprüfen Sie den Inhalt der Packung auf Vollständigkeit und Beschädigung. 4. Entsorgen Sie das Verpackungsmaterial umweltgerecht. 6 MONTAGE Montieren Sie die Motorsteuerung SMARTneo an der Unterseite der Tischplatte. Zur Montage benötigen Sie folgendes Werkzeug und Materialien: • 1 Kreuzschraubendreher •... - Seite 15 HANDBUCH SMARTneo // SEITE 15 Abb. 2: Bohrschablone...
-
Seite 16: Inbetriebnahme
GEFAHR Werte für Temperatur und Luftfeuchtigkeit für den Betrieb akklimatisiert ist! Zur Inbetriebnahme der Motorsteuerung SMARTneo gehen sie wie folgt vor: 7.1 ANTRIEBE ANSTECKEN Stecken sie die Motorkabel in die entsprechenden 8-poligen Motorbuchsen (M1, M2). Beim Anstecken der Motorkabel müssen Sie die Parametrierung... -
Seite 17: Handschalter Anstecken
• ob die Netzspannung dem Typenschild Ihrer Steuerung WARNUNG entspricht, • ob alle Komponenten an den richtigen Buchsen angesteckt sind. Die Motorsteuerung SMARTneo ist betriebsbereit, wenn das Stromversorgungskabel angesteckt ist! Je nach Parametrierung der Motorsteuerung SMARTneo kann HINWEIS nach dem erstmaligen Anstecken des Stromversorgungskabels... -
Seite 18: Gesamtkonfiguration (Beispiel)
2 Motoren (in den Tischbeinen) (M1, M2) Handschalter (HS) Stromversorgungskabel 2-polig (AC) Abb. 3: Anschlüsse an der Steuerung SMARTneo 7.6 RESET BEI ERSTINBETRIEBNAHME Bei der Erstinbetriebnahme besteht Resetzwang, um das Produkt in Betrieb nehmen zu können. Durch den Reset werden alle Säulen auf das gleiche Niveau gebracht. Damit wird gewährleistet, dass die Tischplatte parallel zur Grundebene verfahren wird. -
Seite 19: Demontage
Geräteschäden durch netzbedingte Überspannung entstehen. Die Motorsteuerung SMARTneo bietet einen weitreichenden Funktionsumfang. Die Verfügbarkeit einiger Funktionen hängt jedoch vom verwendeten Handschalter ab. In diesem Abschnitt sind Grundfunktionen beschrieben, die mit jedem für die Motorsteuerung SMARTneo vorgesehenen Handschalter ausgeführt werden können. Abb. 4: Bedienoberfläche Die einzelnen Tasten werden für die weitere Beschreibung wie folgt dargestellt:... -
Seite 20: Tischhöhe Verstellen
Parameter der Steuerung nicht entsprechend angepasst HINWEIS wurden, sind alle gespeicherten Positionen gleich der geringsten Tischplattenhöhe (untere Tischplattenposition). Die folgenden Funktionen der Motorsteuerung SMARTneo können Sie nur dann nutzen, wenn Sie einen Komfort-Hand- HINWEIS schalter mit Display, Memorypositionstasten und mit einer... -
Seite 21: Memoryposition Ansteuern
Ob die Doppelklickfunktion verfügbar ist, hängt von der Soft- warekonfi guration der Motorsteuerung ab. Die Doppelklickfunk- HINWEIS tion ist nur für SMARTneo-2-YYY-US und SMARTneo-1-YYY-US verfügbar welche für den amerikanischen Markt konzipiert ist. Variante A (ohne Doppelklickfunktion) Drücken Sie die gewünschte Memorypositionstaste (z. B. 2) und halten Sie diese gedrückt. -
Seite 22: Manueller Reset
Für die Benutzung der Doppelklick-Funktion müssen Sie eine neue Bewertung der höheren Sicherheitsanforderungen nach EN 60335-1 durchführen, welche von diesem Produkt nicht erfüllt werden können. LOGICDATA haftet nicht für Verletzungen oder Schäden, welche durch Aktivierung der Doppelklick-Funktion entstehen können. 9.4 MANUELLER RESET Wenn die wirkliche Tischplattenposition nicht mehr mit der angezeigten Tischplattenposition oder eine bereits konfi gurierte Motorsteuerung an einem anderen baugleichen elektrisch höhenverstellbaren... -
Seite 23: Höhenanzeige Korrigieren
HANDBUCH SMARTneo // SEITE 23 Drücken Sie die Taste Tischplatte nach unten. Halten Sie die Taste Tischplatte nach unten solange gedrückt, bis die Tischplatte die unterste Tischplattenposition erreicht hat (programmierte Tischplattenposition). Drücken Sie die Taste Tischplatte nach unten nochmals und halten Sie die Taste weiter gedrückt. -
Seite 24: Softwareabhängige Funktionen
HANDBUCH SMARTneo // SEITE 24 10 SOFTWAREABHÄNGIGE FUNKTIONEN Die Motorsteuerung SMARTneo wird vor Auslieferung mittels Software parametriert. Die folgenden Funk- tionen sind nur dann verwendbar, wenn die Motorsteuerung entsprechend parametriert ist. 10.1 LANGSAME FAHRGESCHWINDIGKEITSBEREICHE Diese Funktion (low speed area) bewirkt, dass während der Verstellung der Tischplatte die Geschwindigkeit vor dem Erreichen folgender Positionen automatisch verlangsamt wird: •... -
Seite 25: Container-Stop- Und Shelf-Stop-Positionen
HANDBUCH SMARTneo // SEITE 25 10.3 CONTAINER-STOP- UND SHELF-STOP-POSITIONEN Diese beiden Features können eingesetzt werden, um den Fahrbereich des Tisches einzuschränken (wenn z. B. ein Container unter dem Tisch steht). Eine Container-Stop-Position kann in der unteren Hälfte des Fahrbereiches eingestellt werden, eine Shelf-Stop-Position in der oberen Hälfte. Wenn eine Container-Stop- Position gesetzt ist, wird diese als neue untere Endlage verwendet, eine Shelf-Stop-Position entspricht einer neuen oberen Endlage des Fahrbereichs. -
Seite 26: Plug Detection
Steuerungstyp und von den eingesetzten Antrieben). Wenn ein Motor fehlt oder ersetzt wur- de, klickt die SMARTneo dreimal. Weiters wird am Display ein entsprechender Fehlercode angezeigt, falls der Handschalter mit einem Display ausgestattet ist. Um den Fehler zu beheben, gehen Sie wie folgt vor: Mögliche Situationen:... -
Seite 27: Auto Detect Number Of Drives
Stecken Sie die Stromversorgung der SMARTneo wieder an. Führen Sie einen manuellen Reset durch (siehe Kapitel 9.4). Für den Fall, dass eine SMARTneo für andere Antriebe genutzt werden soll als zuvor (z. B. ein Wechsel von SLIMdrive-660 auf SLIMdrive-660S Antriebe), setzen Sie die Steuerung auf Werkseinstellungen zurück... -
Seite 28: Einschaltdauerüberwachung
Diese Funktion ist nur für Motorgruppe 1 verfügbar. Die Funktion der automatischen Erkennung der SLIMdrive Antriebstypen hängt von den Einstellungen in den Software- HINWEIS Parametern der SMARTneo ab. Bitte kontaktieren Sie LOGICDATA für zusätzliche Informationen! Falls sich die Anzahl oder Art der angesteckten Antriebe ändern HINWEIS soll, ist die Steuerung auf Werkseinstellungen zurückzusetzen... -
Seite 29: Ändern Der Anzeigeeinheit (Cm Bzw. Zoll)
HANDBUCH SMARTneo // SEITE 29 10.8 ÄNDERN DER ANZEIGEEINHEIT (cm bzw. Zoll) Mit dieser Funktion kann die Einheit der Displayanzeige des Memory-Handschalters von Zentimeter auf Zoll umgestellt werden und umgekehrt. Die Tischhöhe selbst ändert sich durch diese Funktion nicht. Drücken Sie gleichzeitig die Memorypositionstasten 1, 2 und die Taste Tischplatte nach oben. -
Seite 30: Anzahl Der Motoren Ändern
HANDBUCH SMARTneo // SEITE 30 10.9 ANZAHL DER MOTOREN ÄNDERN HINWEIS Die Werkseinstellungen sind 2 Motoren für die SMARTneo. Diese Funktion darf nur durch kundiges Fachpersonal GEFAHR ausgeführt werden! Eine falsche Anzahl der Motoren kann zu Schäden am Tisch führen! Ein Handschalter mit Display und Memory-Tasten ist für diese... -
Seite 31: Steuerung Auf Werkseinstellungen Zurücksetzen (S0-Menü)
HANDBUCH SMARTneo // SEITE 31 Das Menü hat ein Timeout von 5 Sekunden, das bedeutet, dass das Menü automatisch und ohne Speicherung der Ein- HINWEIS stellungen geschlossen wird, wenn innerhalb von 5 Sekunden keine Eingabe erfolgt. Wenn das Menü erscheint, wird am Display S und eine HINWEIS Nummer, z. - Seite 32 Falls ein Handschalter eingesetzt wird, der nur über je eine Auf und Ab-Taste verfügt, gehen Sie wie folgt vor: Stecken Sie die Stromversorgung der SMARTneo ab und warten Sie mindestens 5 Sekunden. Während die Steuerung vom Stromnetz getrennt ist, drücken Sie die Tasten Tischplatte nach unten und Tischplatte nach oben gleichzeitig.
-
Seite 33: Auffahrschutz
11 AUFFAHRSCHUTZ 11.1 INTELLIGENT SYSTEM PROTECTION (ISP) ISP (Intelligent System Protection) ist ein Auffahrschutz, der von LOGICDATA nach neuestem Stand der Technik entwickelt wurde. Es reduziert den Schaden für das System im Falle einer Kollision. Die Empfindlichkeit und die erzielbare Abschaltschwelle von ISP hängen vom gesamten System ab (mechanische und elektrische... -
Seite 34: Drive Back
Rest risiko nicht zur Gänze ausschließen und übernimmt keine Haftung! 12 WARTUNG SMARTneo ist über die gesamte Lebensdauer wartungsfrei. Falls eine Reinigung notwendig sein sollte, wischen Sie das Gehäuse von SMARTneo mit einem weichen, trockenen Tuch ab. 13 FEHLERBEHEBUNG Bei technischen Problemen wenden Sie sich an unseren Support unter: Tel.:... -
Seite 35: Mögliche Störungen Und Deren Behebung
HANDBUCH SMARTneo // SEITE 35 13.1 MÖGLICHE STÖRUNGEN UND DEREN BEHEBUNG Problem mögliche Ursache Behebung Antriebe funktionieren Stromversorgungskabel ist nicht Stecken Sie das Stromversorgungs- nicht angesteckt kabel der Motorsteuerung an Antriebe sind nicht angesteckt Stecken Sie die Motorkabel an der... -
Seite 36: Fehlermeldungen Am Display Der Handschalter
HANDBUCH SMARTneo // SEITE 36 13.2 FEHLERMELDUNGEN AM DISPLAY DER HANDSCHALTER Problem Ursache Behebung H O T Die Motorsteuerung SMARTneo Warten Sie bis die Motorsteue- ist mit einem Überhitzungs- rung abgekühlt ist und die Mel- dung HOT am Display erlischt. - Seite 37 HANDBUCH SMARTneo // SEITE 37 Nummer Beschreibung Behebung Interner Fehler Kanal 1 Schalten Sie die Motorsteuerung aus. Wenden Sie sich an den Kundendienst. Interner Fehler Kanal 2 Defekt Kanal 1 Stecken Sie die Motorsteuerung ab. Beheben Sie den externen Kurzschluss.
- Seite 38 HANDBUCH SMARTneo // SEITE 38 Änderung der Antriebskonfiguration Stecken sie die Stromversorgung für 5 Sek. ab. Schließen Sie die gewünschten Motoren an und stecken sie die Strom- versorgung wieder an. Führen Sie einen manuellen Reset durch. Interner Fehler Führen Sie einen manuellen Reset durch.
-
Seite 39: Klick-Codes
HANDBUCH SMARTneo // SEITE 39 13.3 KLICK-CODES Sobald die SMARTneo mit Strom versorgt wird, nutzt die Steuerung die eingebauten Relais um den Benutzer akustisch über den System-Status, sowie über den Grund der letzten Abschaltung zu informieren. Die nach- folgende Tabelle zeigt, wie die Anzahl der Klicks mit den verschiedenen Informationen zusammenhängt. -
Seite 40: Weiterführende Informationen
Die technischen Daten Ihrer Motorsteuerung finden Sie im entsprechenden Datenblatt. 14.2 ENTSORGUNG Bei der SMARTneo handelt es sich um ein Elektro- und Elektronikgerät, welches nach der WEEE-Richtlinie 2012/19/EU gesondert vom Hausmüll entsorgt werden muss. Die Produkte sind mit dem links abgebildeten Symbol gekennzeichnet. - Seite 41 LOGICDATA LOGICDATA North America, Inc. Electronic & Software Entwicklungs GmbH 1525 Gezon Parkway SW, Suite C Wirtschaftspark 18 Grand Rapids, MI 49509 8530 Deutschlandsberg Austria Phone: +43 (0)3462 5198 0 Phone: +1 (616) 328 8841 Fax: +43 (0)3462 5198 1030 E-mail: office.na@logicdata.net...
