Bedienungsanleitung

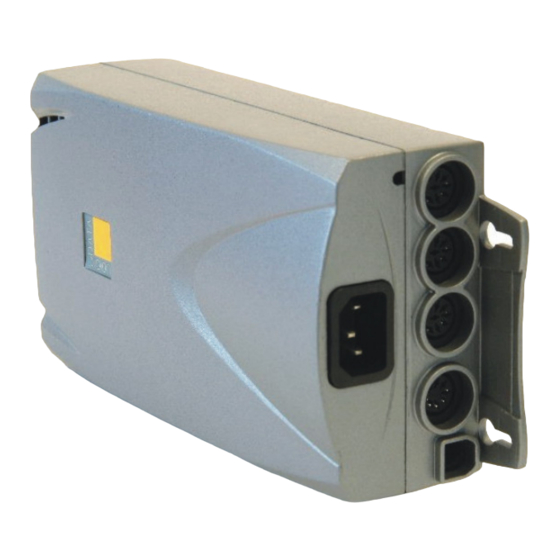

Motorsteuerung für höhenverstellbare Tische
LogicS-2 / LogicS-3
LOGICDATA Electronic & Software Entwicklungs GmbH
Hinterleitenstrasse 22a
A 8523 Frauental /Austria
Version: 2
Irrtümer und technische Änderungen sind vorbehalten. LOGICDATA übernimmt keinerlei Haftung bei
Fehlbedienung oder nicht bestimmungsgemäßem Gebrauch der Produkte. LOGICDATA wird zum
Zeitpunkt der Lieferung defekte Produkte im Rahmen der Garantiebestimmungen ersetzen bzw.
reparieren. Darüberhinaus übernimmt LOGICDATA keine Haftung. Bei Fragen und speziellen
Kundenwünschen wenden Sie sich bitte direkt an LOGICDATA.
2004 LOGICDATA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LOGICDATA LogicS-2
Inhaltszusammenfassung für LOGICDATA LogicS-2
- Seite 1 Hinterleitenstrasse 22a A 8523 Frauental /Austria Version: 2 Irrtümer und technische Änderungen sind vorbehalten. LOGICDATA übernimmt keinerlei Haftung bei Fehlbedienung oder nicht bestimmungsgemäßem Gebrauch der Produkte. LOGICDATA wird zum Zeitpunkt der Lieferung defekte Produkte im Rahmen der Garantiebestimmungen ersetzen bzw.
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung LogicS-2 / LogicS-3 Inhaltsverzeichnis 1. Vorwort ..........................4 1.1. Bestimmungsgemäße Verwendung................4 1.2. Leistungsmerkmale LogicS-2 / LogicS-3 ..............4 1.3. Zielgruppe und Vorkenntnisse ................... 5 1.4. Leistungsunterschiede LogicS-2 / LogicS-3 .............. 5 1.5. Verwendete Symbole in Sicherheitshinweisen ............5 1.6. - Seite 3 Bedienungsanleitung LogicS-2 / LogicS-3 Optionale Produkte....................30 Bohrschablone......................34 7. Weiterführende Informationen..................... 35 Endgültige Entsorgung..................... 35 Herstellerangaben..................... 35 Seite 3/35...
-
Seite 4: Vorwort
LogicS-2 / LogicS-3 1. Vorwort Sehr geehrte Kundinnen und Kunden, vielen Dank, dass Sie sich für eine LogicS-2 / LogicS-3 – Motorsteuerung für höhenverstellbare Tische von LOGICDATA GmbH entschieden haben. Sie haben ein Produkt erworben, das allen sicherheitstechnischen Anforderungen entspricht und nach neuestem Stand der Technik entwickelt wurde. -
Seite 5: Zielgruppe Und Vorkenntnisse
• Mechanische und elektrotechnischen Grundkenntnisse • Lesen dieser Betriebsanleitung 1.4. Leistungsunterschiede LogicS-2 / LogicS-3 LogicS-2 Die Motorsteuerung LogicS-2 dient zur Steuerung von max. 2 Motoren zur Höhenverstellung von Tischen. LogicS-3 Die Motorsteuerung LogicS-3 dient zur Steuerung von max. 3 Motoren zur Höhenverstellung von Tischen. -
Seite 6: Isp - Intelligent System Protection
Hinweis: Hinweis auf die Verpflichtung zum Lesen der Betriebs- anleitung! 1.6. ISP – Intelligent System Protection ISP ist ein Auffahrschutz, der von LOGICDATA nach neuestem Stand der Technik entwickelt wurde. Dadurch wird eine mögliche Quetschgefahr deutlich reduziert. Gefahr: In Ausnahmefällen kann jedoch trotz ISP Quetschgefahr bestehen, da für die Motorabschaltung nicht nur die Steuerung, sondern... -
Seite 7: Lieferumfang
Bedienungsanleitung LogicS-2 / LogicS-3 1.7. Lieferumfang Der Standardlieferumfang für eine LogicS-Steuerung besteht aus folgenden Komponenten: Abb. 1 - Lieferumfang LogicS Motorsteuerung mit Befestigungslasche Montageplatte Spannungsversorgungskabel Hinweis: Detailinformationen über optionale Steuerungskomponenten und Zubehör finden Sie ab Seite 30! 1.8. Auspacken Die Steuerung LogicS ist in einem Karton verpackt. Einige Komponenten sind zusätzlich in Kunststofffolie verschweißt. -
Seite 8: Sicherheitshinweise
Bedienungsanleitung LogicS-2 / LogicS-3 1.9. Sicherheitshinweise Diese Betriebsanleitung enthält Sicherheitshinweise, die Sie auf mögliche Gefahren aufmerksam machen und so den sicheren Betrieb der LogicS-Steuerung ermöglichen. Beachten Sie bitte unbedingt diese Sicherheitshinweise! In diesem Abschnitt finden Sie allgemeine Sicherheitshinweise, die sich auf keinen bestimmten Arbeitsschritt beziehen. -
Seite 9: Wichtiger Service-Hinweis
Bedienungsanleitung LogicS-2 / LogicS-3 Gefahr: Schützen Sie die Steuerung LogicS vor Feuchtigkeit, Tropf- und Spritzwasser! Gefahr: Beim Fahren des Motorantriebes müssen Sie darauf achten, dass keine Personen oder Gegenstände eingeklemmt werden. Trotz elektronischer Sicherheitssysteme könnte Quetschgefahr bestehen! Gefahr: Umbauten bzw. Veränderungen an der Steuerung, an Bedienelementen und an Handschaltern sind verboten! Gefahr: Die Steuerung LogicS darf nicht in explosionsfähiger... -
Seite 10: Montageanleitung Logics
Bedienungsanleitung LogicS-2 / LogicS-3 2. Montageanleitung LogicS Montieren Sie die Steuerung LogicS an der Unterseite der Tischplatte. Zur Montage benötigen Sie folgendes Werkzeug: • 1 Kreuzschraubendreher • 1 Bleistift • 1 Bohrmaschine (zum Vorbohren) Achtung: Während der Montage der Steuerung LogicS muss das... - Seite 11 Bedienungsanleitung LogicS-2 / LogicS-3 6. Befestigen Sie die Montageplatte mit 2 Schrauben an den vorgebohrten Stellen. Abb.3 - Montageschritt 6 Hinweis: Beachten Sie die Keilform der Montageplatte (siehe Abb. 3)! 7. Hängen Sie die Steuerung LogicS in die Montageplatte ein und schieben Sie Steuerung bis zum Anschlag auf die Montageplatte.
- Seite 12 Bedienungsanleitung LogicS-2 / LogicS-3 9. Nehmen Sie die Steuerung wieder ab. 10. Bohren Sie diese 2 Bohrstellen vor. 11. Schrauben Sie die restlichen 2 Schrauben bis zur Hälfte in diese 2 Bohrlöcher. Abb.6 - Montageschritt 11 12. Hängen Sie die Steuerung in die zuletzt befestigen Schrauben ein.
-
Seite 13: Inbetriebnahme
Bedienungsanleitung LogicS-2 / LogicS-3 3. Inbetriebnahme Zur Inbetriebnahme gehören jene Tätigkeiten, die erforderlich sind, damit ein höhenverstellbarer Tisch mit Hilfe der Steuerung LogicS höhenverstellt werden kann. Voraussetzungen für die Inbetriebnahme sind: • die Steuerung LogicS ist montiert (wie in Kapitel 2 erklärt) •... -
Seite 14: Vorgangsweise Bei Der Inbetriebnahme
Bedienungsanleitung LogicS-2 / LogicS-3 3.2 Vorgangsweise bei der Inbetriebnahme Zur Inbetriebnahme einer LogicS-Steuerung gehen Sie wie folgt vor: 3.2.1. Antriebe anstecken Stecken Sie die Steuerkabel für die Antriebe in die entsprechenden 8-poligen DIN- Buchsen (M1, M2, M3). Hinweis: Beim Kontaktieren der Schnittstellen müssen Sie die Reihenfolgen M1, M2, M3 unbedingt einhalten! 3.2.2. -
Seite 15: Gesamtkonfiguration (Beispiel)
Bedienungsanleitung LogicS-2 / LogicS-3 3.2.5. Gesamtkonfiguration (Beispiel) In der folgenden Abbildung sehen Sie die Schnittstellenbelegung für eine Beispiel- konfiguration. Diese Beispielkonfiguration besteht aus: 1 Steuerung LogicS-3 3 Motorantriebe (unsichtbar in den Tischfüssen) Handschalter HSU-MDF-4F2-LD 1 Quetschschutzleiste Abb.9 – Beispiel-Konfiguration Seite 15/35... -
Seite 16: Betrieb Der Steuerung Logics
Vielfalt! Die Anwendung einiger Funktionen hängt jedoch vom verwendeten Handschalter ab. In diesem Abschnitt erklären wir solche Grundfunktionen, die mit jedem Handschalter von LOGICDATA aktiviert werden können. 4.1.1. Tisch nach oben Diese Funktion dient zum einfachen Verstellen der Tischhöhe nach oben. Dazu gehen Sie wie folgt vor: Drücken Sie diese Taste (Pfeil nach oben). -
Seite 17: Erweiterte Funktionen
Bedienungsanleitung LogicS-2 / LogicS-3 4.2 Erweiterte Funktionen Hinweis: Die folgenden Funktionen der Steuerung LogicS können Sie nur dann nutzen, wenn Sie einen Handschalter mit Positionstasten und mit einer Speichertaste verfügbar haben! 4.2.1. Speichern einer Position Mit dieser Funktion können Sie eine definierte Tischhöhe speichern (pro Positionstaste kann eine Tischhöhe gespeichert werden). -
Seite 18: Fahren Zu Einer Gespeicherten Position
Bedienungsanleitung LogicS-2 / LogicS-3 4.2.2. Fahren zu einer gespeicherten Position Mit dieser Funktion können Sie eine gespeicherte Tischhöhe einstellen. Zum Einstellen einer gespeicherten Tischhöhe gehen Sie wie folgt vor: Hinweis: Ob die Doppelklick-Automatikfunktion verfügbar ist, hängt von der Softwarekonfiguration der Steuerung ab. -
Seite 19: Höhenanzeige Ändern
Bedienungsanleitung LogicS-2 / LogicS-3 4.2.3. Höhenanzeige ändern Mit dieser Funktion können Sie die Höhenanzeige am Display ändern, nicht aber die Höhenposition des Tisches. Dazu gehen Sie wie folgt vor: Drücken Sie die Taste S. Am Display wird S – angezeigt. -
Seite 20: Aktivieren Des Endlagenabgleiches
Bedienungsanleitung LogicS-2 / LogicS-3 4.2.5. Aktivieren des Endlagenabgleiches Das Aktivieren des Endlagenabgleiches erfolgt im Rahmen der Erstinbetriebnahme durch den Inbetriebnahmetechniker. Hinweis: Ob die Funktion „S 7“ verfügbar ist hängt von eingestellten Parametern der Steuerung ab. Drücken Sie gleichzeitig die Tasten T1, T2 und Tisch AUF. - Seite 21 Bedienungsanleitung LogicS-2 / LogicS-3 Drücken Sie die Taste T2, um die angezeigte Höhe zu verkleinern (Fahren in jede Richtung gesperrt). Drücken Sie die Taste S. Am Display blinkt 088. Drücken Sie solange Tisch AUF, bis der Tisch die obere Endposition erreicht hat.
-
Seite 22: Software-Abhängige Funktionen
Bedienungsanleitung LogicS-2 / LogicS-3 4.3 Software-abhängige Funktionen Hinweis: Die Steuerung LogicS wird vor Auslieferung mittels Software parameteriert. Die folgenden Funktionen sind nur dann aktiv, wenn die Steuerung entsprechend parametriert ist. 4.3.1. Reset nach POWER ON Nach jedem POWER ON (z.B. Anstecken des Spannungsversorgungskabels) erfolgt... -
Seite 23: Pin Code
Bedienungsanleitung LogicS-2 / LogicS-3 Hinweis: Der Abstand, um den gespeicherte Tischpositionen geändert werden, wird mittels Software konfiguriert. 4.3.5. PIN Code Die Funktion PIN Code bewirkt, dass der Handschalter deaktiviert ist. Somit sind alle Handschalter-Funktionen deaktiviert (z.B. gespeicherte Höhe anfahren, neue Höhenposition speichern, etc.). -
Seite 24: Netzfreischaltung
Bedienungsanleitung LogicS-2 / LogicS-3 4.3.6. Netzfreischaltung Die Funktion Netzfreischaltung bewirkt, dass die Spannungsversorgung der Steuerung 20 Sekunden (Zeit per PC konfigurierbar) nach dem letzten Bedienen automatisch abgeschaltet wird. Diese Funktion ist ein wesentlicher Beitrag zur Reduktion von „Elektrosmog“. Voraussetzung für die Funktion „Netzfreischaltung“... -
Seite 25: Plug Detection
Zusammenwirken von Mechanik, Motorik und Elektronik verantwortlich ist! Weiters wird die Abschaltempfindlichkeit durch die Mechanik, den Motor und die Umgebungsbedingungen beeinflusst! Daher kann LOGICDATA als Steuerungshersteller dieses Restrisiko nicht zur Gänze ausschließen und übernimmt keine Haftung! 4.3.10. Auto detect number of drives Bei jedem Reset wird überprüft, wie viele Motoren an der Steuerung angesteckt sind. -
Seite 26: Technische Daten
Bedienungsanleitung LogicS-2 / LogicS-3 5. Technische Daten Allgemein Versorgungsspannung 230V ±6% / 50 Hz Standby-Leistung primär 1,1 W 5VDC ±5% 150mA Betriebsspannung Elektronik Hall Sensor Versorgungsspannung 5VDC ±10% 150mA Umgebungstemperatur 0 bis 35°C Luftfeuchtigkeit (bei Betrieb) 5 – 85% (nicht kondensierend) Luftfeuchtigkeit (bei Lagerung) 5 –... - Seite 27 Bedienungsanleitung LogicS-2 / LogicS-3 Technische Daten LogicS-2-XXX-240VA Schaltleistung 10% (1 min ein / 9 min aus) 240VA / 9A / 27V @ 25°C Schaltleistung 5% (30 sec ein / 9:30 min aus) 260VA / 11A / 24V @ 25°C Schaltleistung 10% (1 min ein / 9 min aus) 11A aufwärts, 3A abwärts...
-
Seite 28: Anhang
Bedienungsanleitung LogicS-2 / LogicS-3 6. Anhang In diesem Kapitel finden Sie Detailinformationen zu folgenden Themen: • Mögliche Störungen und deren Behebung • Fehlermeldungen am Display des Handschalters • Optionale Produkte (Quetschschutzleiste und Handschalter) • Bohrschablone 6.1 Mögliche Störungen und deren Behebung Antriebe funktionieren nicht mögliche Ursache... -
Seite 29: Fehlermeldung Am Display Der Handschalter
Bedienungsanleitung LogicS-2 / LogicS-3 6.2 Fehlermeldung am Display der Handschalter Am Display wird HOT angezeigt. Ursache Behebung Die Steuerung LogicS ist mit einem Warten Sie bis die Steuerung abgekühlt ist Überhitzungsschutz ausgestattet. und die Meldung HOT am Display erlischt. Aufgrund von Überhitzung wurde Dann ist die Steuerung LogicS wieder dieser Überhitzungsschutz aktiviert. -
Seite 30: Optionale Produkte
Bedienungsanleitung LogicS-2 / LogicS-3 6.3 Optionale Produkte Für Steuerungen vom Typ LogicS sind folgende optionale Produkte verfügbar. Hinweis: Einige Funktionen der Steuerung LogicS können Sie nur dann nutzen, wenn Sie das entsprechende optionale Produkt verfügbar haben! Quetschschutzleiste Die Quetschschutzleiste wird am Tisch befestigt. Wenn der höhenverstellbare Tisch nach unten fährt und die Quetschschutzleiste berührt wird (z.B. - Seite 31 Bedienungsanleitung LogicS-2 / LogicS-3 Handschalter LOGICDATA bietet verschiedene Daten von Handschaltern mit unterschiedlichen Leistungsumfängen an. Die folgenden Handschalter sind mit der Steuerungsfamilie LogicS kompatibel. Hinweis: Detailinformationen über die Handschalter von LOGICDATA finden Sie in einem eigenen Produktkatalog. HSX-OD-2-LD Einfacher Handschalter mit AUF/AB-Funktion.
- Seite 32 Bedienungsanleitung LogicS-2 / LogicS-3 HSR-OD-2-LD Folienhandschalter • Große Tasten • Hervorragende Klebeeigenschaften • Hohe Belastungsfähigkeit ACS-ADAP-MOUSE PC-Maus-Adapter • PC-Maus übernimmt Handschalter- Funktion • Keine Software erforderlich • Funktioniert auch ohne PC • Für alle Maus-Typen IRR-DSK-SET-PRO Infrarot-Handschalter „Professional“ • Kein Kabel •...
- Seite 33 Bedienungsanleitung LogicS-2 / LogicS-3 HSU-OD-4M2-LD Handschalter mit Speicherfunktionen und AUF/AB-Funktion. • 5 Speichertasten • 2 AUF/AB Tasten • Silberfärbig • Soft-Touch Tasten HSU-MDF-2-LD Handschalter mit Display ohne Speicher- funktion. • 2 Tasten • Display • Silberfärbig • Soft-Touch Tasten HSU-MDF-4M2-LD Handschalter mit Display und Speicher- funktionen.
-
Seite 34: Bohrschablone
Bedienungsanleitung LogicS-2 / LogicS-3 6.4 Bohrschablone Schneiden Sie die Bohrschablone aus und markieren Sie die Bohrstellen am Tisch. Seite 34/35... -
Seite 35: Weiterführende Informationen
Bedienungsanleitung LogicS-2 / LogicS-3 7. Weiterführende Informationen 7.1 Endgültige Entsorgung Wenn Sie die Steuerung LogicS endgültig demontieren, beachten Sie bitte folgende Entsorgungshinweise: Hinweis: Entsorgen Sie alle Komponenten umweltgerecht (Kunststoffteile zum Kunststoffmüll, Elektronikteile (Steuerung, Handschalter, etc.) zum Elektronikmüll). Entsorgen Sie auch alle übrigen Komponenten umweltgerecht (Quetschschutzleiste, Antriebsmotoren, Kabel, etc.)!
