Montageanleitung für die LogicS

Motorsteuerung

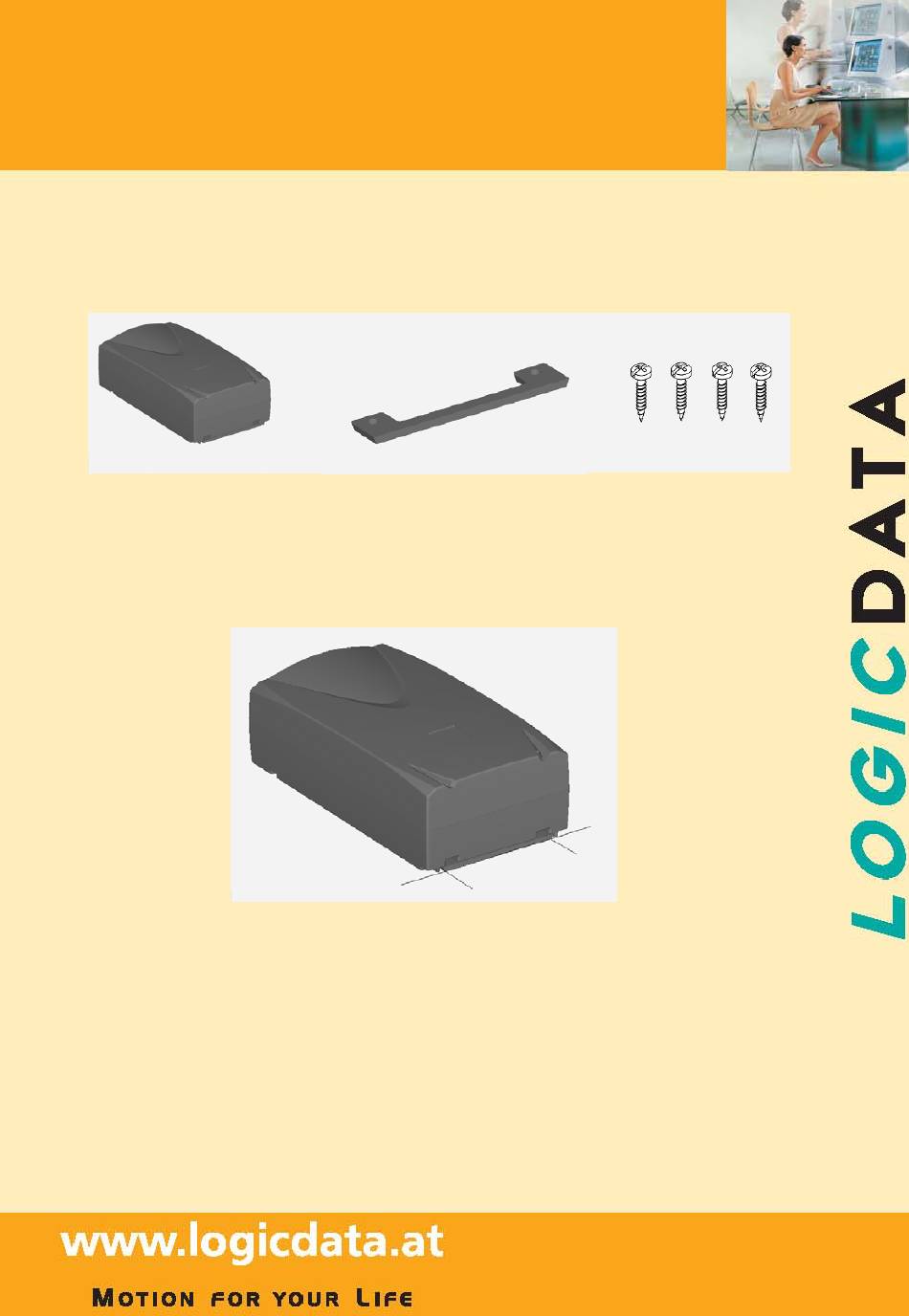

Montagematerial

LogicS Motorsteuerung

Schritt 1

Positionieren Sie die Steuerung mit aufgesteckter Montageplatte am gewünschten Platz.

Markieren Sie die Kante der Montageplatte mit einem Bleistift.

Montageplatte

4 Stück Holzschrauben

12 x 3,5

Seite 1 Montageanleitung für die LogicS Motorsteuerung Montagematerial LogicS Motorsteuerung Montageplatte 4 Stück Holzschrauben 12 x 3,5 Schritt 1 Positionieren Sie die Steuerung mit aufgesteckter Montageplatte am gewünschten Platz. Markieren Sie die Kante der Montageplatte mit einem Bleistift.
Seite 2 Montageanleitung für die LogicS Motorsteuerung Schritt 2 Nehmen Sie die Montageplatte ab und befestigen Sie sie mit zwei Holzschrauben an der markierten Stelle (vorbohren!). Beachten Sie die Keilform der Montageplatte (siehe Bild). Schritt 3 Hängen Sie die Motorsteuerung in die Montageplatte ein und schieben Sie sie bis auf Anschlag.
Seite 3 Montageanleitung für die LogicS Motorsteuerung Schritt 4 Markieren Sie mit einem Bleistift die Bohrlöcher in der Befestigungslasche. Schritt 5 Nehmen Sie die Steuerung wieder ab und schrauben Sie die restlichen zwei Holzschrauben bis zur Hälfte ein (vorbohren!).
Seite 4 Montageanleitung für die LogicS Motorsteuerung Schritt 6 (1) Hängen Sie die Motorsteuerung wieder ein (2) schieben Sie sie bis zum Anschlag auf die Montageplatte (achten Sie auf korrekten Sitz der Montageplatte) und (3) ziehen Sie die vorderen Schrauben an.
Seite 5 Montageanleitung für die LogicS Motorsteuerung Bohrschablone Zur schnelleren Befestigung können Sie auch die hier abgedruckte Bohrschablone ausschneiden und so die Bohrlöcher markieren.
