Gefahr: Ein Kaskadierungskabel darf im Single-Mode nicht mit der Motorsteuerung
verbunden werden! Eine Motorsteuerung muss immer für Kaskadierung parametriert werden
und die Kaskadierungskabel dürfen nur für diesen Zweck verwendet werden!
Hinweis: Um den bestmöglichen Betrieb garantieren zu können wird empfohlen, die
Kaskadierungskabel so zu verlegen, sodass keinerlei mechanische Belastung (zum Beispiel
Verdrehen) darauf wirken kann!

2.5 Stromversorgungskabel anstecken

Bevor Sie alle Steuerungen mit Strom versorgen vergewissern Sie sich, dass die vorhergehenden
Schritte korrekt durchgeführt wurden und der Verbund prinzipiell einem in Kapitel 6.1 dargestelltem
Verbund entspricht.
Achtung: Bevor Sie das Stromversorgungskabel anstecken, überprüfen Sie nochmals,
Ob die Netzspannung dem Typenschild Ihrer Steuerung entspricht,
ob alle Komponenten an den richtigen Buchsen angesteckt sind,

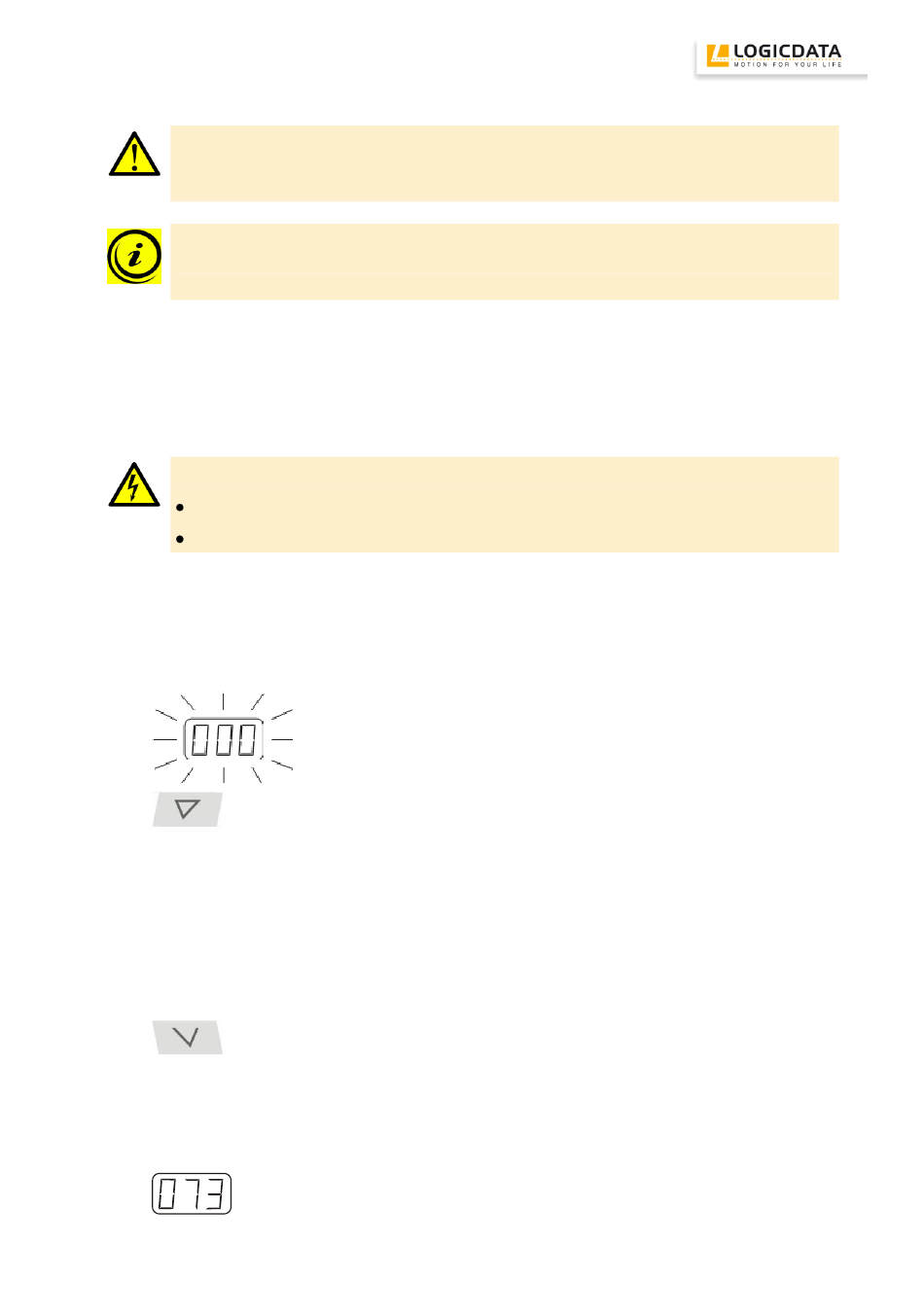

2.6 Erste Resetierung der Antriebe

Nachdem die Steuerungen ein erstes Mal mit der Spannungsversorgung verbunden wurden ist es nötig,
einmalig den Reset der Antriebe zu durchlaufen, da hierbei auch die Adressierung des Verbundes
durchgeführt wird.
1.
2.
3.
4.
5.
Am Display blinkt 000. Dies signalisiert, dass das System darauf
wartet, resetiert zu werden.
Drücken Sie Taste
Motorgruppe.
Nun sollten die Antriebe der ersten Motorgruppe mit verminderter
Geschwindigkeit in den Reset gefahren werden. Die Taste darf
erst nach Erreichen der Endposition, welches durch ein Klicksignal
signalisiert wird, losgelassen werden!
Warten Sie mind. 3 Sekunden nach dem Reset der ersten
Motorgruppe. In diesem Zeitfenster wird die Motorerkennung
abgeschlossen und gespeichert.
Drücken Sie Taste
Motorgruppe.
Nun sollten die Antriebe der zweiten Motorgruppe mit verminderter
Geschwindigkeit in den Reset gefahren werden. Die Taste darf
erst nach Erreichen der Endposition, welches durch ein Klicksignal
signalisiert wird, losgelassen werden!
Am Display wird nun die aktuelle Tischplattenposition angezeigt.
Tischposition nach
Tischposition nach
unten der 1.
unten der 2.
6
