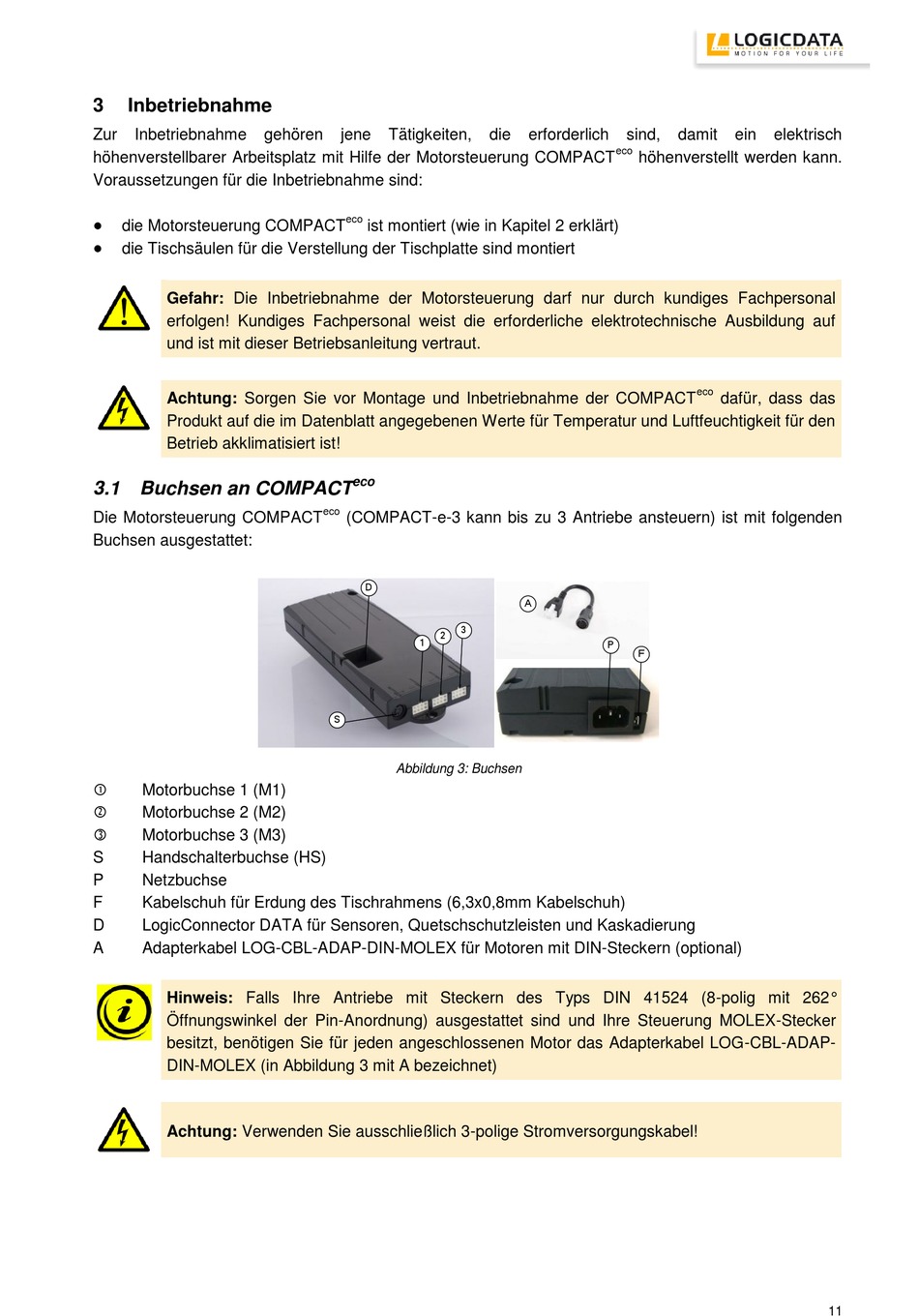

3
Inbetriebnahme
Zur
Inbetriebnahme
gehören
höhenverstellbarer Arbeitsplatz mit Hilfe der Motorsteuerung COMPACT
Voraussetzungen für die Inbetriebnahme sind:
die Motorsteuerung COMPACT
die Tischsäulen für die Verstellung der Tischplatte sind montiert
Gefahr: Die Inbetriebnahme der Motorsteuerung darf nur durch kundiges Fachpersonal
erfolgen! Kundiges Fachpersonal weist die erforderliche elektrotechnische Ausbildung auf
und ist mit dieser Betriebsanleitung vertraut.
Achtung: Sorgen Sie vor Montage und Inbetriebnahme der COMPACT
Produkt auf die im Datenblatt angegebenen Werte für Temperatur und Luftfeuchtigkeit für den
Betrieb akklimatisiert ist!
3.1 Buchsen an COMPACT
Die Motorsteuerung COMPACT
Buchsen ausgestattet:
Motorbuchse 1 (M1)
Motorbuchse 2 (M2)
Motorbuchse 3 (M3)
S
Handschalterbuchse (HS)
P
Netzbuchse
F
Kabelschuh für Erdung des Tischrahmens (6,3x0,8mm Kabelschuh)
D
LogicConnector DATA für Sensoren, Quetschschutzleisten und Kaskadierung
A
Adapterkabel LOG-CBL-ADAP-DIN-MOLEX für Motoren mit DIN-Steckern (optional)
Hinweis: Falls Ihre Antriebe mit Steckern des Typs DIN 41524 (8-polig mit 262°
Öffnungswinkel der Pin-Anordnung) ausgestattet sind und Ihre Steuerung MOLEX-Stecker
besitzt, benötigen Sie für jeden angeschlossenen Motor das Adapterkabel LOG-CBL-ADAP-
DIN-MOLEX (in Abbildung 3 mit A bezeichnet)
Achtung: Verwenden Sie ausschließlich 3-polige Stromversorgungskabel!
jene
Tätigkeiten,
die
eco
ist montiert (wie in Kapitel 2 erklärt)
eco
eco
(COMPACT-e-3 kann bis zu 3 Antriebe ansteuern) ist mit folgenden
D
3
2
1
S
Abbildung 3: Buchsen
erforderlich
sind,
damit
eco
höhenverstellt werden kann.
eco
A
P
F
ein
elektrisch
dafür, dass das
11
