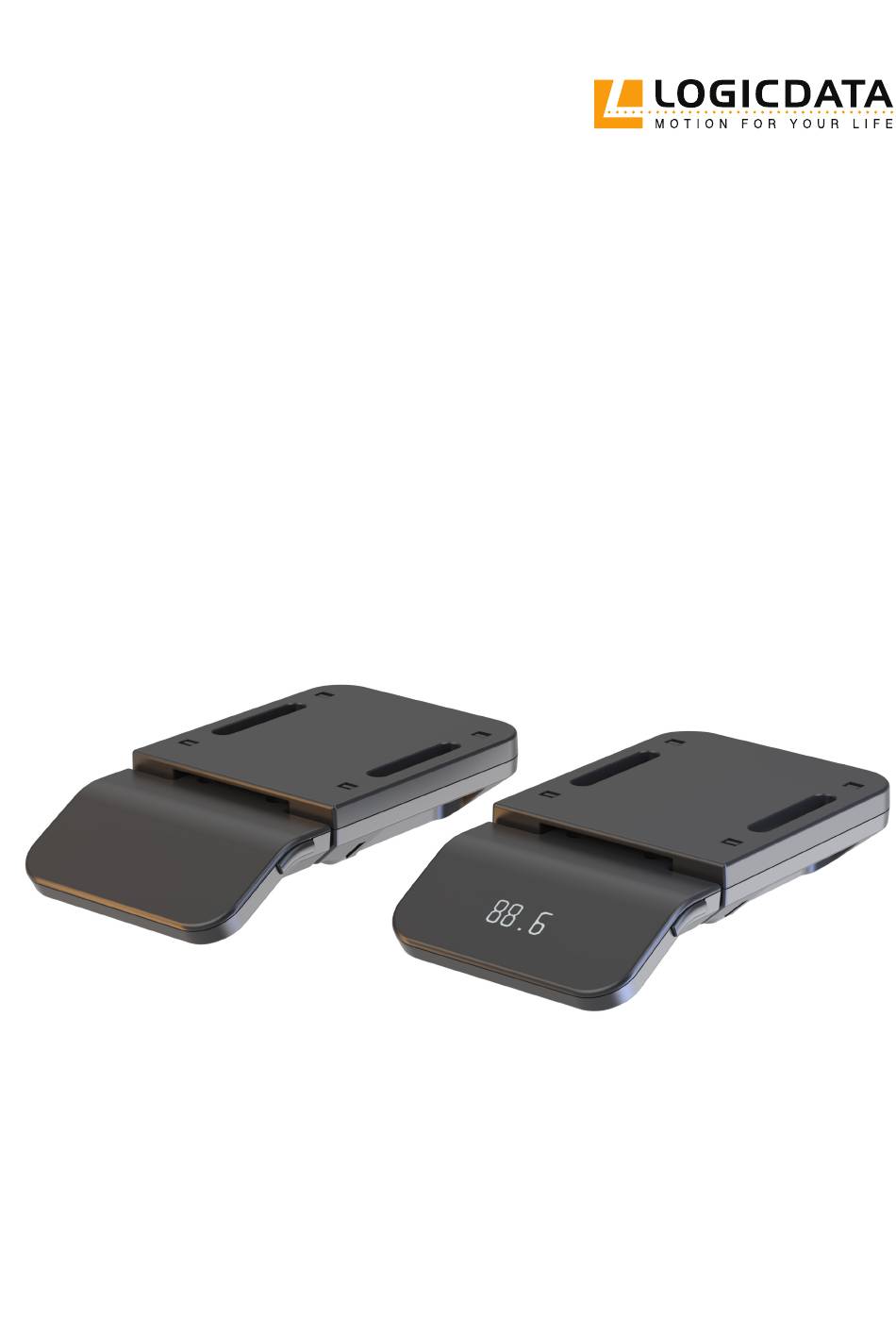

- Seite 1 DOKUMENTVERSION 2.0 | MÄRZ 2024 CBIpaddle Family Bedienungsanleitung...
- Seite 2 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 2 CBIpaddle Family - Operating Manual Dokumentversion 2.0 / März 2024 Die englische Sprachversion ist das Original. LOGICDATA Electronic & Software Entwicklungs GmbH Wirtschaftspark 18 8530 Deutschlandsberg Österreich Telefon: +43 (0) 3462 51 98 0...
- Seite 3 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 3 INHALT Allgemeines Mitgeltende Dokumente Copyright Lizenzgebührenfreie Bild- und Textnutzung Warenzeichen Sicherheit Zielgruppe Allgemeine Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Vernünftigerweise absehbare Fehlanwendung Verwendete Symbole und Signalwörter Haftung Restrisiken Fachkräfte Hinweise für Wiederverkäufer Lieferumfang Auspacken Produkt Wichtige Produktmerkmale 5.1.1 CBIpaddle B...
- Seite 4 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 4 Benutzung Einstellung der Tischplattenhöhe Eine Position speichern (nur CBIpaddle C) Gespeicherte Position ansteuern (nur CBIpaddle C) Container-Stopp und Regal-Stopp-Positionen 7.4.1 Eine Container-Stopp oder Regal-Stopp-Position speichern 7.4.2 Eine Container-Stopp oder Regal-Stopp-Positionen löschen Ändern der angezeigten Maßeinheit (CM / INCH, nur DMIpaddle C) Position zurücksetzen (Reset)
- Seite 5 Eine Übertragung dieser Lizenz an Dritte ohne Genehmigung von LOGICDATA ist untersagt. Das vollständige Eigentum und Copyright an den Texten und Grafiken ver- bleibt bei LOGICDATA. Texte und Grafiken werden im aktuellen Zustand angeboten, ohne Gewährleistung oder Zusagen irgendeiner Art.
- Seite 6 Informationen über urheberrechtlich oder sonst geschütztes Know-how von LOGICDATA oder Dritten enthalten. In allen Fällen verbleiben sämtliche Rechte ausschließlich beim jeweiligen Rechteinhaber. LOGICDATA® ist eine eingetragene Marke der LOGICDATA Electronic und Software GmbH in den USA, der Europäischen Union und anderen Ländern.
- Seite 7 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 7 2.3 BESTIMMUNGSGEMÄSSER GEBRAUCH Die Produkte der CBIpaddle Family Handschalter sind für elektrisch höhenverstellbare Tische gedacht. Sie werden von Wiederverkäufern in höhenverstellbare Tischsysteme eingebaut. Sie dienen zur Steuerung von höhenverstellbaren Tischsystemen über eine Control Box. Sie sind nur für den Innenbereich bestimmt. Sie dürfen nur in kompatible höhenverstellbare Tischsysteme und mit von LOGICDATA zugelassenem Zubehör...
- Seite 8 Gewähr. Die Wiederverkäufer übernehmen die Verantwortung für die in ihren Anwendungen installier- ten Produkte von LOGICDATA. Sie müssen sicherstellen, dass ihre Produkte sämtlichen einschlägigen Richtlinien, Normen und Gesetzen entsprechen. LOGICDATA haftet nicht für Schäden, die direkt oder indirekt auf die Lieferung oder Nutzung dieses Dokuments zurückzuführen sind. Wiederverkäufer müssen die relevanten Sicherheitsnormen und -richtlinien für jedes Produkt im Tischsystem beachten.
- Seite 9 Die Handschalter der CBIpaddle Family sind Geräte der Schutzklasse III. Sie dürfen nur mit Sicherheitskleinspannung (SELV) versorgt werden. Die Versorgung der Handschalter der CBIpaddle Family mit der falschen Spannung kann zum Tod oder zu schweren Verletzungen durch Stromschlag führen. •...
- Seite 10 Halten Sie immer einen Sicherheitsabstand ein, wenn Sie am Handschalter vorbeigehen 2.8 FACHKRÄFTE CBIpaddle Family Handschalter dürfen nur von qualifizierten Personen installiert werden. Eine qualifizierte Person ist definiert als jemand, der • alle für den Handschalter relevanten Unterlagen gelesen und verstanden hat 2.9 HINWEISE FÜR WIEDERVERKÄUFER...
- Seite 11 Betriebshandbuch des Produkts verweisen. 3 LIEFERUMFANG Der Standard-Lieferumfang für die Handschalter der CBIpaddle Family besteht aus dem Handschalter und seinem vormontierten Kabel. Alle anderen Komponenten, die für die Installation des Handschalters erforderlich sind, müssen vom Händler separat geliefert werden.
- Seite 12 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 12 5 PRODUKT Die Handschalter der CBIpaddle Family bestehen aus zwei Produkten: CBIpaddle B und CBIpaddle C. Im Allgemeinen sind die Bedienung und Montage beider Handschalter bis auf wenige Unterschiede, auf die in diesem Handbuch weiter unten hingewiesen wird.
- Seite 13 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 13 5.1.2 CBIPADDLE C Befestigungspunkte Handschalter für OBEN/UNTEN-Funktion Multifunktions-Taste Display Abb. 2: Produktmerkmale, CBIpaddle C...
- Seite 14 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 14 5.2 ABMESSUNGEN 5.2.1 CBIPADDLE B UND C Länge 114,7 mm Breite 64,3 mm Höhe (zur Unterseite der Tischplatte) 23,8 mm 64,3 mm 114,7 mm Abb. 3: Produktabmessungen, CBIpaddle B und C...
- Seite 15 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 15 5.3 BOHRSCHABLONE 5.3.1 CBIPADDLE B UND C Es gibt zwei mögliche Positionen des Handschalters: Transportposition und Standardposition. Die Transportposition erlaubt es, dass der Handschalter unter die Tischplatte geschoben werden kann, damit er beim Transport nicht aus der Vorderkante des Tisches herausragt. Um das Hineingleiten in und das Herausgleiten aus der Transportposition zu ermöglichen, sollten die Löcher 64,7 mm von der...
- Seite 16 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 16 6 AUFBAU In diesem Kapitel wird beschrieben, wie die Handschalter der CBIpaddle Family in das höhenverstellbare Tischsystem eingebaut werden. SICHERHEIT BEIM AUFBAU WARNUNG Gefahr von Tod oder schwerer Verletzung durch Stromschläge CBIpaddle Family Handschalter sind elektronische Geräte. Grundlegende Sicherheitsvorkehrungen müssen zu jeder Zeit getroffen werden.
- Seite 17 Das erforderliche Anzugsdrehmoment hängt vom Material der Tischplatte ab. 2 Nm nicht überschreiten. 6.4 FERTIGSTELLUNG AUFBAU Nachdem der CBIpaddle Family Handschalter an der Tischplatte befestigt wurde, müssen Sie die Control Box mit dem System verbinden. Die Anleitung dazu finden Sie im nächsten Kapitel.
- Seite 18 Trennen Sie das System sofort, wenn eine Taste des Handschalters stecken bleibt Dieser Abschnitt der Bedienungsanleitung enthält eine Auswahl von Anweisungen für den Betrieb des Tischsystems, an das der Handschalter der CBIpaddle Family angeschlossen ist. CBIpaddle Family Handschalter sind mit einer großen Anzahl an LOGICDATA Control Boxen kompatibel. Bevor Sie das Tischsystem verwenden, müssen Sie außerdem die Bedienungsanleitung der installierten Control Box ein-...
- Seite 19 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 19 So bewegen Sie die Tischplatte nach oben: Heben Sie den Handschalter leicht an und halten Sie ihn, bis die gewünschte Höhe erreicht ist (Abb. 5). Abb. 5: Tischplatte nach oben bewegen So bewegen Sie die Tischplatte nach unten: Drücken Sie den Handschalter sanft nach unten, bis die gewünschte Höhe erreicht ist (Abb.
- Seite 20 Funktion ausgeliefert. Nach der Aktivierung dieser Funktion muss die Sicherheit des Endprodukts evaluiert werden.. • Vor dem Einsatz ist eine Risikobeurteilung zum Nachweis der Konformität mit den Anforderungen der Maschinenrichtlinie 2006/42/EG erforderlich. • LOGICDATA haftet nicht für Verletzungen oder Schäden, die durch die Aktivierung der Doppelklick-Funktion entstehen...
- Seite 21 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 21 1. Drücken Sie den Handschalter 2-mal hintereinander in Richtung der Position, die Sie erreichen möchten, und lassen Sie ihn los (nach oben für stehende, nach unten für sitzende Position). ▸ Die Tischplatte stoppt, wenn die Sitz- oder Steh-Speicherposition erreicht ist, und das...
- Seite 22 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 22 7.4.2 EINE CONTAINER-STOPP ODER REGAL-STOPP-POSITION LÖSCHEN 1. Nutzen Sie den Handschalter, um die Tischplatte in die Position zu bewegen, die Sie löschen möchten. 2. Halten Sie die Multifunktions-Taste für 10 Sekunden gedrückt. ▸ Die Container-Stopp/Regal-Stopp-Position ist gelöscht (Container-Stopp, wenn Sie sich in der unteren Hälfte des Bewegungsbereichs befinden, Regal-Stopp, wenn Sie sich in der...
- Seite 23 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 23 AUF WERKSEINSTELLUNGEN ZURÜCKSETZEN (S0 RESET) INFO Die Fähigkeit des Handschalters, eine bestimmte Prozedur zum Zurücksetzen auf die Werkseinstellungen zu verwenden, hängt von der angeschlossenen Control Box ab. Lesen Sie immer die Bedienungsanleitung der Control Box, um vollständige Anweisungen und Sicherheitshinweise zu erhalten.
- Seite 24 Eine vollständige Liste der softwareabhängigen Funktionen finden Sie im Handbuch der installierten Control Box. 8.2 DEMONTAGE Um den Handschalter der CBIpaddle Family auszubauen, trennen Sie die Control Box vom Stromnetz. Führen Sie anschließend die einzelnen Montageschritte in umgekehrter Reihenfolge aus. 8.3 WARTUNG Alle Handschalter der CBIpaddle Family sind über die gesamte Lebensdauer wartungsfrei.
- Seite 25 CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 25 8.3.2 EINEN HANDSCHALTER TAUSCHEN 1. Trennen Sie die Control Box vom Stromnetz. 2. Trennen Sie den Handschalter von der Control Box. 3. Entfernen Sie den Handschalter von der Tischplatte. 4. Montieren Sie den neuen Handschalter an der Tischplatte.
- Seite 26 LOGICDATA LOGICDATA North America, Inc. Electronic & Software Entwicklungs GmbH 13617 Woodlawn Hills Dr. Wirtschaftspark 18 Cedar Springs, MI 49319 8530 Deutschlandsberg Österreich Telefon: +43 (0)3462 5198 0 Telefon: +1 (616) 328 8841 Fax: +43 (0)3462 5198 1030 E-Mail: office.na@logicdata.net E-Mail: office.at@logicdata.net...
