Inbetriebnahme

Zur Inbetriebnahme gehören
höhenverstellbarer Arbeitsplatz mit Hilfe der Motorsteuerung SMART höhenverstellt werden kann.
Voraussetzungen für die Inbetriebnahme sind:
•
die Motorsteuerung SMART ist montiert (wie in Kapitel 2 erklärt)
•
die Tischsäulen für die Verstellung der Tischplatte sind montiert
Gefahr: Die Inbetriebnahme der Motorsteuerung darf nur durch kundiges Fachpersonal
erfolgen! Kundiges Fachpersonal weist die erforderliche elektrotechnische Ausbildung auf
und ist mit dieser Betriebsanleitung vertraut.
Achtung: Sorgen Sie vor Montage und Inbetriebnahme der SMART dafür, dass das Produkt
auf die im Datenblatt angegebenen Werte für Temperatur und Luftfeuchtigkeit für den Betrieb
akklimatisiert ist!

3.1 Buchsen an SMART

Die Motorsteuerung SMART ist mit folgenden Buchsen ausgestattet:
HS
Motorbuchse 1 (M1)

Motorbuchse 2 (M2)

S Handschalterbuchse (HS)
P Netzbuchse
HS Anclipbarer Handschalter (optional)
Hinweis: Falls Ihre Antriebe mit Steckern des Typs DIN 41524 (8-polig mit 262°
Öffnungswinkel der Pin-Anordnung) ausgestattet sind und Ihre Steuerung MOLEX-Stecker
besitzt, benötigen Sie für jeden angeschlossenen Motor das Adapterkabel LOG-CBL-ADAP-
DIN-MOLEX (in Abbildung 4 mit A bezeichnet)
Achtung: Verwenden Sie ausschließlich 3-polige Stromversorgungskabel!
jene Tätigkeiten, die

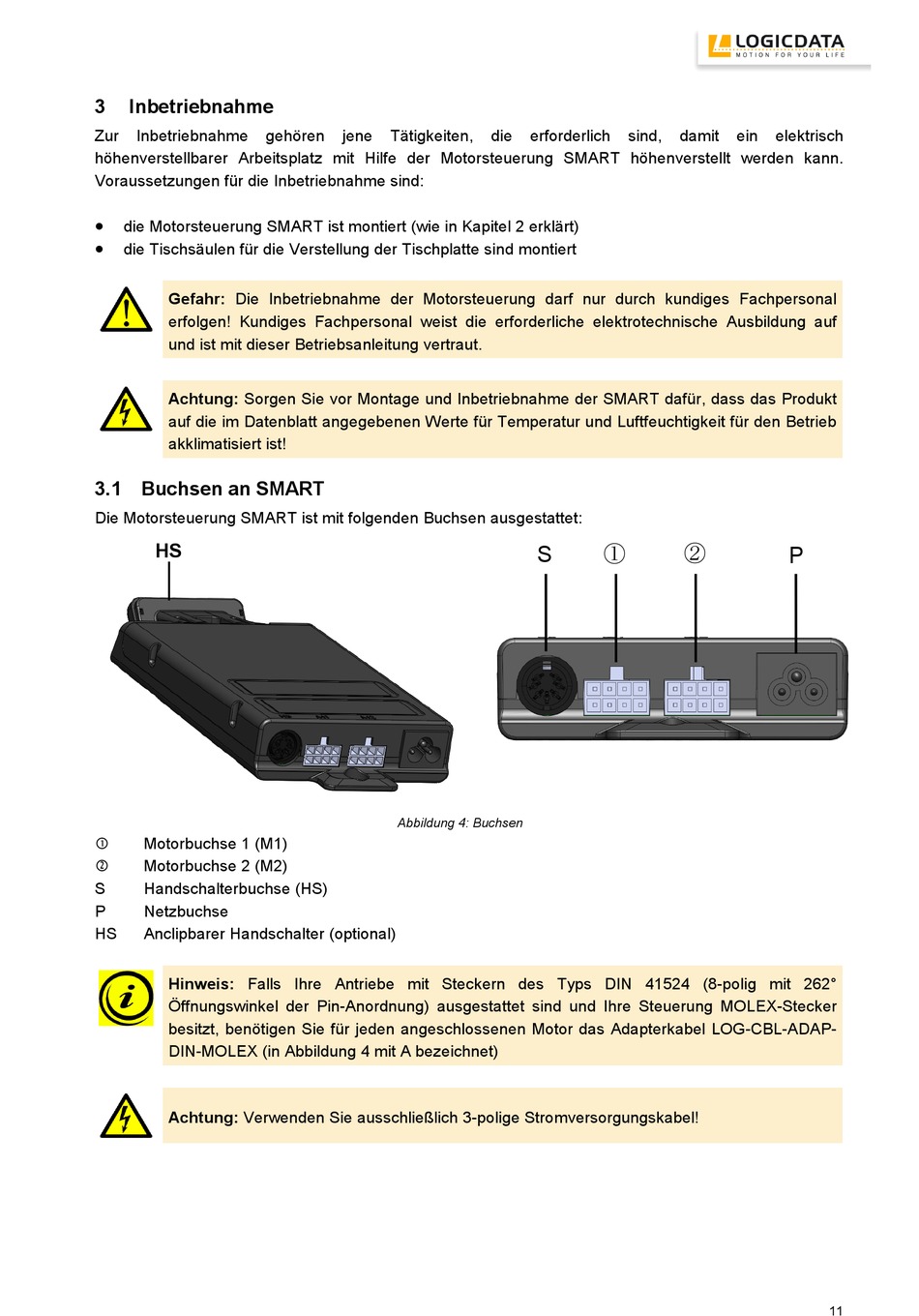

Abbildung 4: Buchsen
erforderlich sind, damit
S
① ②
ein elektrisch
P
11
