6

Anhang

6.1 Beispiele möglicher Antriebskonfigurationen
Hinweis: Sobald im Verbund 2 Motorgruppen verwendet werden, muss der Master eine
Steuerung sein, an welcher Antriebe beider Motorgruppen angeschlossen sind!
Verbund mit 4 Motoren in der ersten Motorgruppe

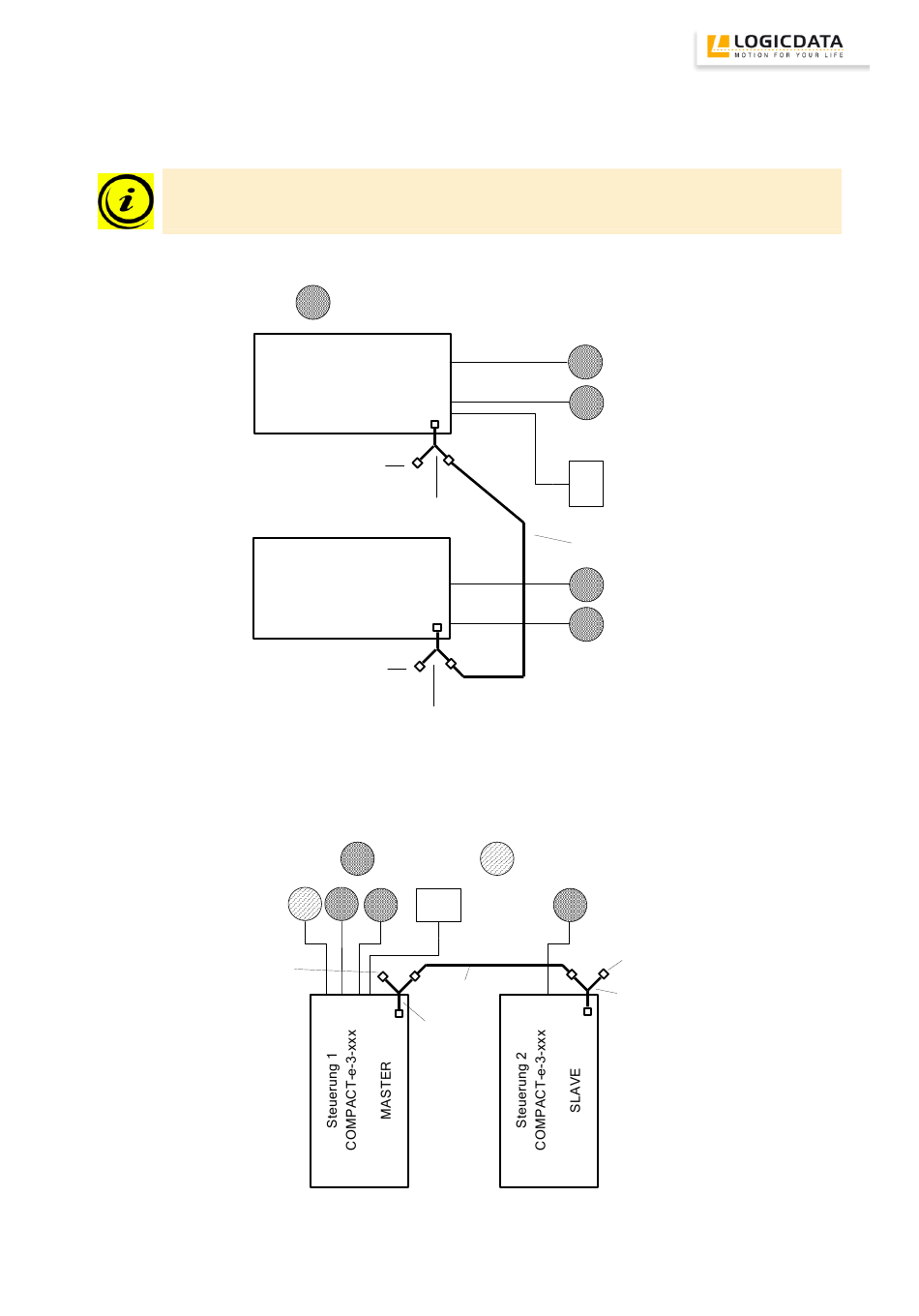

Abbildung 9: Verbund mit 4 Motoren in der ersten Motorgruppe, optional mit externen Sensoren
Verbund mit 3 Motoren in der ersten und einem Motor in der zweiten Motorgruppe
Anschluss für
Sicherheitssensor 1
(optional)
Abbildung 10: Verbund mit 3 Motoren in der ersten und einem Motor in der zweiten Motorgruppe,
M Motorgruppe 1
Steuerung 1
COMPACT-e-3-xxx
MASTER
Anschluss für
Sicherheitssensor 1
(optional)
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
Steuerung 2
COMPACT-e-3-xxx
SLAVE
Anschluss für
Sicherheitssensor 2
(optional)
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
M Motorgruppe 1
Hand-
M3 M2
M1
schalter
Verbindungskabel
LOG-CBL-SYNC-500
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
optional mit externen Sensoren
M2
M1
Hand-
schalter
Verbindungskabel
LOG-CBL-SYNC-500
M2
M1
Motorgruppe 2
M
M1
Anschluss für
Sicherheitssensor 2
(optional)
Verteilerkabel
LOG-CBL-LC-DATA-Y
(optional)
17
