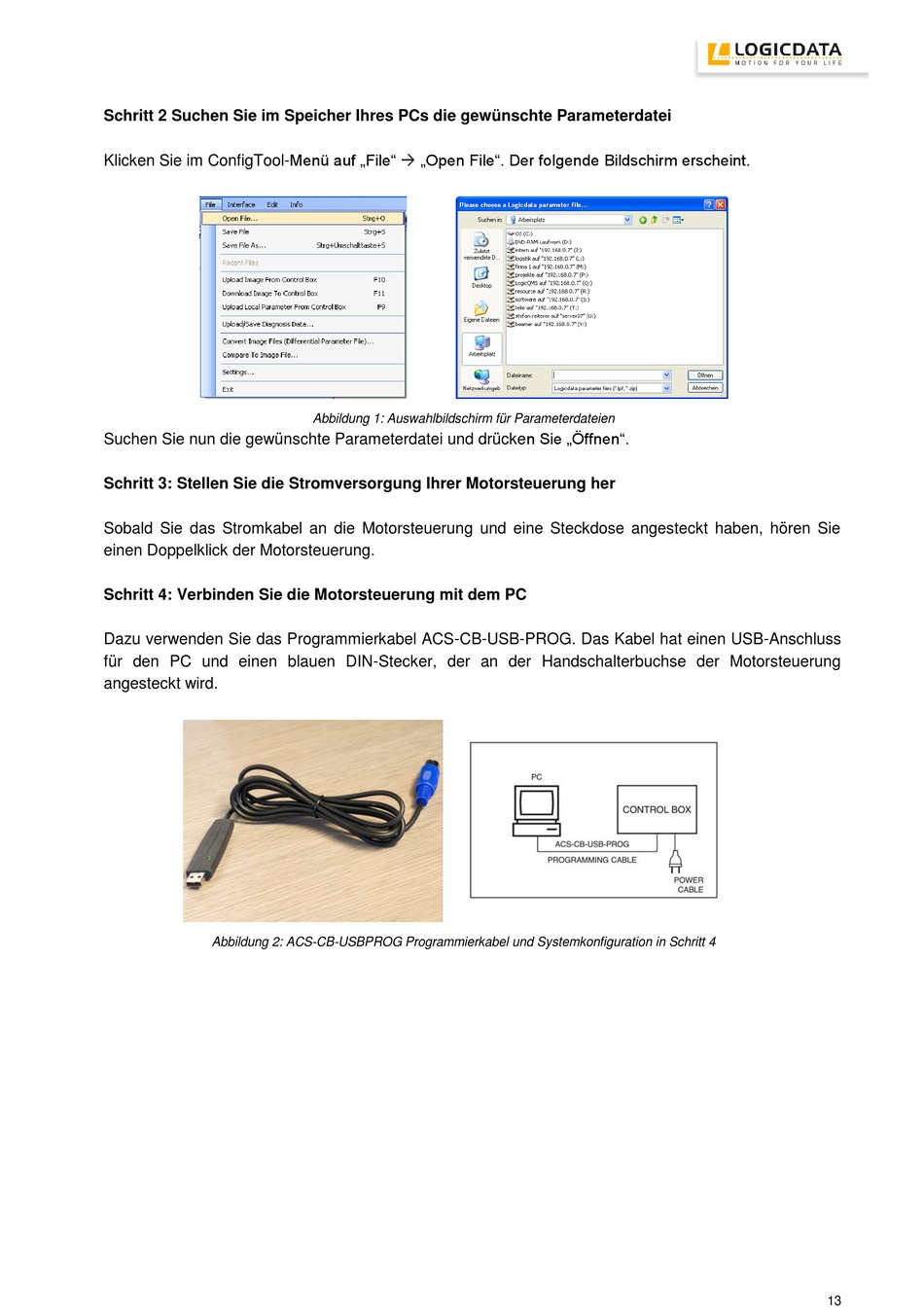

LOGICDATA COMPACTeco Bedienungsanleitung Seite 13

Schritt 2 Suchen Sie im Speicher Ihres PCs die gewünschte Parameterdatei
Klicken Sie im ConfigTool-Menü auf „File"  „Open File". Der folgende Bildschirm erscheint.
Abbildung 1: Auswahlbildschirm für Parameterdateien
Suchen Sie nun die gewünschte Parameterdatei und drücken Sie „Öffnen".
Schritt 3: Stellen Sie die Stromversorgung Ihrer Motorsteuerung her
Sobald Sie das Stromkabel an die Motorsteuerung und eine Steckdose angesteckt haben, hören Sie
einen Doppelklick der Motorsteuerung.
Schritt 4: Verbinden Sie die Motorsteuerung mit dem PC
Dazu verwenden Sie das Programmierkabel ACS-CB-USB-PROG. Das Kabel hat einen USB-Anschluss
für den PC und einen blauen DIN-Stecker, der an der Handschalterbuchse der Motorsteuerung
angesteckt wird.
Abbildung 2: ACS-CB-USBPROG Programmierkabel und Systemkonfiguration in Schritt 4
13
